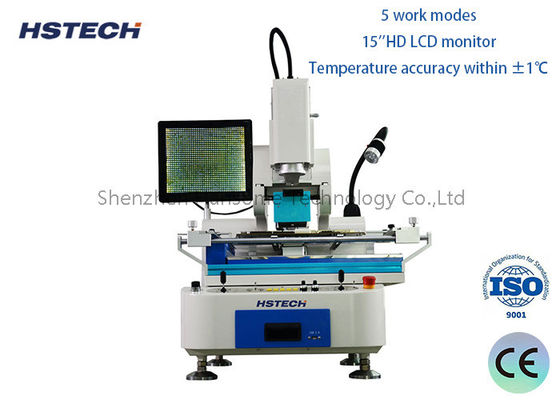

Contrôle à double balancier 4 à 6 bar Pression d'air Station de retraitement BGA avec une précision de montage de ± 0,01 mm pour l'assemblage électronique

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-800
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Station de reprise BGA

Garantie:

1 an

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Condition:

Nouveau

Application:

Assemblée électronique

OEM/ODM:

disponible

Pression atmosphérique:

4-6 bars

Vitesse:

200 à 300 pièces/min

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Station de retraitement BGA à double roulement

Machine de réparation de puces BGA à pression d'air de 4 à 6 bar

Équipement de manutention de carte PCB d'exactitude de support de ±0.01mm

Description du produit

Contrôle à double balancier 4-6bar Station de retraitement BGA pour l'assemblage électronique

Une station de retraitement BGA spécialisée conçue pour la réparation et le retraitement des composants de ball grid array (BGA) sur les cartes de circuits imprimés (PCB).Cet équipement essentiel permet aux techniciens de remplacer ou de réparer les BGA sans endommager le PCB ou les composants environnants dans les environnements de fabrication et de réparation d'électronique.

Principales caractéristiques

Conception intégrée de la tête à air chaud et de la tête de montage avec fonction de soudure et de dés soudure automatiques
Les appareils de chauffage supérieur utilisent un système d'air chaud pour un chauffage plus rapide, une distribution uniforme de la température et un refroidissement rapide (plage de température: 50-80 °C)
Trois appareils de chauffage indépendants avec mouvement automatique synchronisé des appareils de chauffage supérieur et inférieur
Un curseur de haute précision assure un alignement précis du montage BGA et du PCB
Matériaux de chauffage de qualité supérieure importés d'Allemagne dans la table de préchauffage de fond
Mouvement intégré de la table de préchauffage, du dispositif de serrage et du système de refroidissement sur l'axe X
Mouvement automatique des axes X et Y à commande motrice pour un alignement plus rapide
Contrôle à double balancier pour les plates-formes de caméra et de chauffage assurant un alignement précis
Pompe à vide intégrée à rotation à 360° avec buse d'aspiration à réglage fin
Détection automatique de la hauteur de ramassage et de montage BGA avec régulation de la pression
Système de vision optique couleur haute résolution avec visibilité partagée, zoom et autofocus
Contrôle de température à 10 segments avec stockage de plusieurs profils de température
Tailles multiples de buses en alliage avec remplacement facile et positionnement en angle complet
Cinq ports thermocouple pour la surveillance de la température en temps réel en plusieurs points
Affichage de fonctionnement solide pour un contrôle fiable de la température

Spécifications techniques

Modèle	HS-800

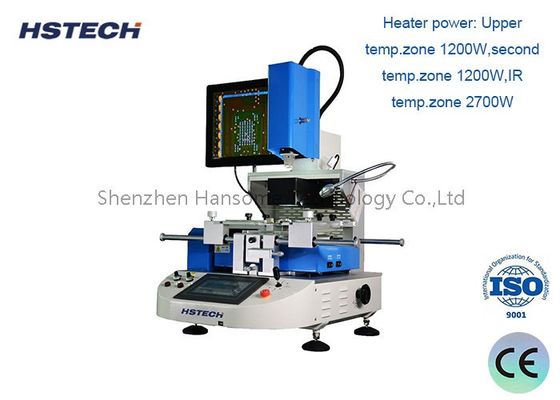

Puissance de chauffage	Chauffeur supérieur 1200W (maximum), chauffeur inférieur 1200W (maximum)
Préchauffage par fond	IR 5000W
Contrôle de la température	Thermocouple de type K, commande en boucle fermée
Méthode de localisation	Trou extérieur ou de localisation
Dimensions globales	L970 mm × W700 mm × H830 mm
Taille du PCB	Le nombre de points de contact doit être le même que le nombre de points de contact.
Plage de taille BGA	Le nombre maximal d'écoulements est de 80 mm × 80 mm.
Épaisseur des PCB	0.3 à 5 mm
Une précision croissante	± 0,01 mm
Poids de la machine	140 kilos

Applications

Convient aux téléphones portables, disques durs, claviers, jouets électroniques, ordinateurs, lecteurs DVD, plastiques, appareils électriques, équipements de communication, moteurs, tablettes, ordinateurs portables,appareils photo numériques, télécommandes, walkie-talkies et diverses applications de traitement électronique.

Bénéfices opérationnels

Précision et précision:Permet le retrait et le placement précis des composants BGA, minimisant le risque de dommages aux PCB
Réparations rentables:Prolonge la durée de vie des PCB grâce à des capacités de réparation, réduisant les coûts de remplacement
Flux de travail amélioré:Rationalise les processus de réparation pour un traitement plus rapide dans les environnements de production et de réparation
Amélioration du contrôle qualité:Assure un soudage et un alignement appropriés des composants pour une fiabilité accrue du produit
