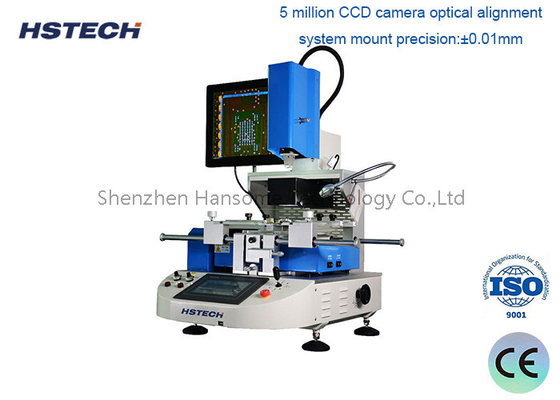

Système d'alignement des couleurs CCD de haute précision avec moteur pas à pas pour téléphones mobiles

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-700
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Station de retouche de téléphones mobiles BGA

Garantie:

1 année

Contrôle:

Écran tactile

PLC:

Mitsubishi

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Épaisseur:

0.3 à 5 mm

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Puissance totale:

2600w

Énergie électrique:

Pour les appareils électroniques

Pression de l'air:

4-6 bars

Montage de l'exactitude:

± 0,01 mm

Le type:

Automatique

Le poids:

30 kg ou plus

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Système d'alignement des couleurs CCD

Spécification

Station de retouche BGA pour téléphone portable	Modèle:HS-700
Énergie	AC 100V / 220V ± 10% 50/60Hz
Puissance totale	2600 W
Puissance de chauffage	Chauffeur supérieur 1200W (maximum), chauffeur inférieur 1200W (maximum)
Matériau électrique	Moteur de conduite + contrôleur de température intelligent + écran tactile couleur
Régulation de la température	capteur K de haute précision + commande en boucle fermée + contrôleur de température indépendant (la précision peut atteindre ±1°C)
Capteur	1 pièces
Comment localiser	Support de PCB en forme de V + fixation universelle externe + lumière laser pour le centralisation et le positionnement
Dimension globale	L450mmW470mmH670mm
Taille des PCB	Maximum 140 mm160 mm Minimum 5 mm5 mm
Taille BGA	Maximum 50 mm50 mm Minimum 1 mm1 mm
Épaisseur du PCB applicable	0.3 à 5 mm
Précision de montage	± 0,01 mm
Poids de la machine	30 kilos
Poids des copeaux de montage	150 g
Mode de fonctionnement	Cinquième: semi-automatique/manuel/enlèvement/monture/soudure
Utilisation Réparation	puces / carte mère de téléphone, etc.

Caractéristiques

1. 5 modes de travail

2Moniteur LCD de 15'HD

3Écran tactile couleur 7'HD

4. moteur pas à pas

5Système d'alignement optique de couleur CCD

6.Précision de température à ±1°C

7.Précision de montage à ±0,01 mm

8. Taux de réussite de la réparation: 99% +

9- Recherche et développement indépendants de contrôle à puce unique

Configuration principale

1.Cinq modes de fonctionnement
2.contrôle par microcontrôleur développé indépendamment
3.moteur pas à pas
4.7Écran tactile couleur réelle de 2 pouces
5Positionnement de la lampe laser infrarouge6.0Alignement optique et installation précise

Les avantages

1.Aspiration et installation automatiques.

2Le vide intégré pompe de 90° pour régler et installer avec précision la buse d'aspiration.

3.Construit dans un dispositif de test de pression, à la détection de la pression, la tête de chauffage supérieure s'arrête automatiquement pour empêcher le PCB et le BGA d'être écrasés.

4Différentes ventouses sous vide avec des buses différentes pour différentes puces.

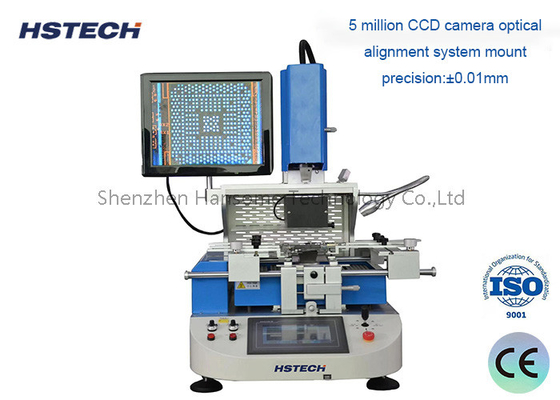

Système d'alignement des couleurs CCD de haute précision avec moteur pas à pas pour téléphones mobiles 0
