Thermomètre USB série TCK RF à écran tactile pour le test de profil de refusion de PCB d'assemblage électronique

Thermomètre USB RF Série TCK pour four de refusion, profilage de température, assemblage électronique PCB

Présentation du produit

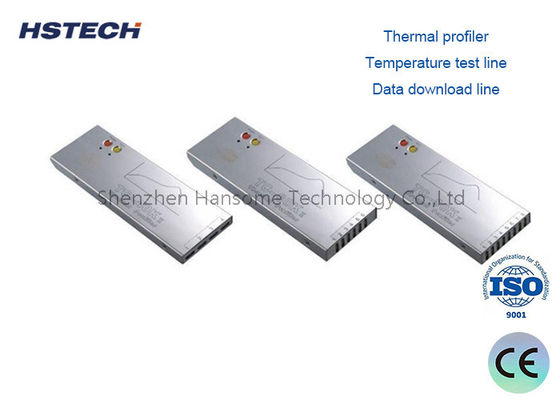

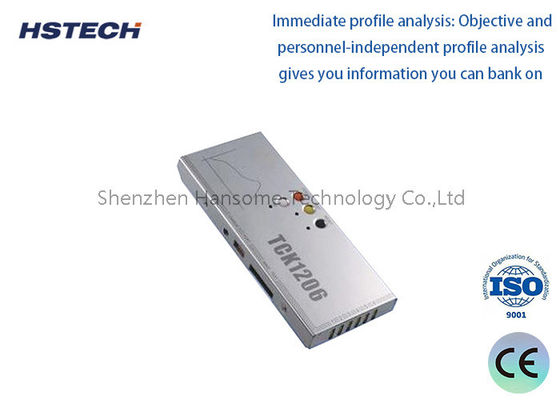

Le thermomètre de la série TCK est un équipement professionnel de profilage de température conçu pour la production SMT et l'assemblage électronique. Équipé d'un écran tactile, il prend en charge la transmission de données sans fil USB et RF. Ce thermomètre enregistre avec précision la courbe de température en temps réel lorsque les produits traversent le four de refusion. Il capture les données complètes du profil thermique pour le processus de soudage par refusion. Les opérateurs peuvent vérifier les paramètres de température directement sur l'écran tactile ou exporter les données de test pour une analyse plus approfondie. Il aide les ingénieurs à vérifier les performances du four de refusion, à optimiser le profil de soudage et à éviter les joints de soudure défectueux lors de la production d'assemblage de PCB.

Composition standard

1. Thermomètre
2. Boîte d'isolation
3. Ligne de test de température
4. Ligne de téléchargement de données
5. Chargeur
6. Ruban adhésif haute température
7. CD de logiciel
8. Tournevis "+"
9. Pince à épiler
10. Gants isolés
11. Fil à souder
12. Ciseaux
13. Boîte d'instrument
14. Manuel de l'utilisateur
15. Certificat d'acceptation
16. Émetteur-récepteur RF (choisir la composition)
17. Système de test de vague (choisir la composition)

Spécifications techniques principales

1. Thermocouple: Thermocouple de type K
2. Intervalle d'échantillonnage: 0,05 sec --- 600 sec. Réglé par logiciel
3. Données enregistrées: 80000 points/canal, peut enregistrer 20 ensembles de profils
4. Résolution: 0,1°C
5. Plage de mesure de température: 0—1000°C
6. Précision de mesure de température: ±1,0°C
7. Puissance totale: ≤120mW
8. Tension de fonctionnement: 3,6 VDC, batterie rechargeable
9. Dimensions: 195 (L) × 82 (l) × 21 (H) mm 195 (L) × 103 (l) × 21 (H) mm
10. Boîte d'isolation: 245 (L) × 100 (l) × 30 (H) mm
11. Mode de démarrage: Manuel, heure spécifiée ou température spécifiée
12. Mode d'enregistrement: Surveillance/Enregistrement
13. Mode de connexion: USB/RF
14. Version du logiciel: Profilermanager 2.0

Gestionnaire de bibliothèque de produits

Gestionnaire de bibliothèque de machines

Gestionnaire de bibliothèque de soudure

Gestionnaire de bibliothèque de recettes

Analyse des données

PWI

Température de crête, temps de dépassement de température

Temps entre les températures (refusion)

Pente entre les températures (refusion)

Pente entre les temps (vague)

Scénarios d'application polyvalents

Le thermomètre de la série TCK est très adaptable et joue un rôle essentiel dans un large éventail d'industries manufacturières:

• Assemblage électronique SMT/DIP: Essentiel pour optimiser les courbes de température des fours de refusion et de soudage à la vague afin d'éviter des défauts tels que des joints de soudure froids ou un choc thermique des composants.
• Revêtement automobile et d'appareils électroménagers: Suivi précis de la température pour les processus de revêtement en poudre, de peinture antiadhésive et de durcissement de la peinture automobile.
• Fabrication de panneaux solaires et de verre: Surveillance des profils thermiques pour la lamination des panneaux solaires, le trempage du verre et les processus de recuit.
• Durcissement industriel et traitement thermique: Profilage précis pour le durcissement de la résine époxy, le séchage de la peinture UV, le frittage de l'émail et le traitement thermique des alliages d'aluminium.

Pourquoi choisir notre thermomètre de la série TCK?

Nous comprenons que le profilage thermique est l'épine dorsale du contrôle de la qualité des processus. La série TCK se distingue en combinant une durabilité de qualité industrielle avec des analyses logicielles de pointe. Contrairement aux enregistreurs de données de base, notre thermomètre vous aide activement à optimiser votre processus en fournissant des informations exploitables grâce aux métriques PWI et aux ajustements de courbe simulés. Avec une faible consommation d'énergie, une batterie rechargeable longue durée et un kit d'accessoires complet (y compris du ruban adhésif haute température, des pinces à épiler et des gants isolés), la série TCK est conçue pour maximiser votre efficacité opérationnelle et minimiser la variabilité des processus.

Prêt à perfectionner votre processus thermique?

Ne laissez pas les variations de température compromettre la qualité ou le rendement de vos produits. Passez à la précision et à l'intelligence du thermomètre de la série TCK. Contactez-nous dès aujourd'hui pour un devis personnalisé, des démonstrations logicielles ou pour discuter de vos besoins spécifiques en matière de profilage. Laissez notre équipe d'ingénieurs vous aider à obtenir la courbe thermique parfaite pour votre ligne de production.
