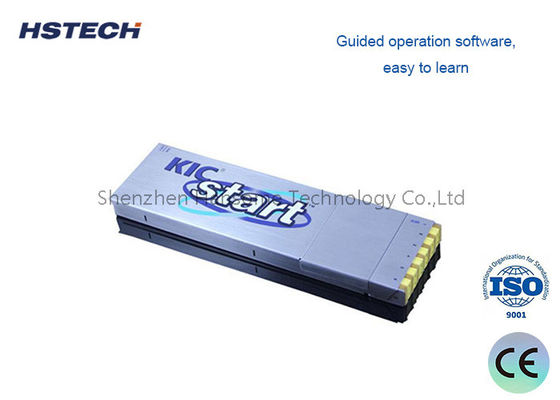

Profilé thermique par câble USB RF à écran tactile de la série TCK pour le test du four de reflux de PCB SMT

TCK Série Écran tactile Profilateur thermique sans fil USB RF SMT Profilateur de température du four de reflux pour assemblage électronique Profil de test de PCB Enregistreur de température de soudure par ondes

Introduction du produit

Dans la fabrication d'électronique moderne et les processus de durcissement industriel, le maintien de profils thermiques précis est essentiel pour assurer la fiabilité du produit et l'intégrité des joints de soudure.Le profilé thermique de la série TCK est un, solution d'essai de température de haute précision conçue pour les processus de soudage par reflux et par ondes, capable de tester en continu jusqu'à 20 ensembles de courbes de température,Ce profilé combine un matériel robuste avec un logiciel d'analyse intelligent pour fournir une évaluation précise de la fenêtre de processus et une optimisation de la courbeConçue pour des environnements d'usine exigeants, la série TCK est votre outil ultime pour obtenir une gestion thermique impeccable.

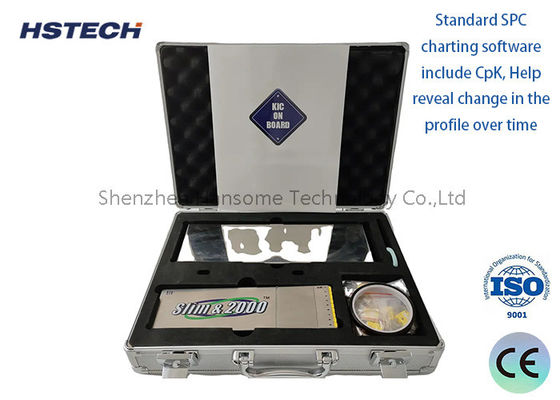

Composition standard

1. Profilé thermique
2. Boîte isolante
3. Ligne d'essai à température
4. Ligne de téléchargement de données
5. Chargeur
6. Ruban adhésif à haute température
7. CD de logiciels
8. ¥ + ¥ tournevis
9. Des pinces
10. Gants isolants
11. Fil de soudure
12. Les ciseaux
13. Boîte à instruments
14. Manuel de l'utilisateur
15. Certificat d'acceptation
16. Émetteur-récepteur RF (Choisir la composition)
17. Système de test des ondes (choisir la composition)

Principales spécifications techniques

1. Le thermocouple: le thermocouple de type K
2. Intervalle d'échantillonnage:0.05sec---600sec Installé avec un logiciel
3. Enregistrement des données: 80000 points/canal, peut enregistrer 20 profils de séries
4. Résolution: 0,1°C
5. Plage de mesure de la température: 0 ‰ 1000°C
6. Précision de mesure de la température: ±1,0°C
7. Puissance totale: ≤ 120 mW
8. Voltage de fonctionnement:3.6VDC, batterie rechargeable
9. Dimensions: 195 L × 82 W × 21 H mm 195 L × 103 W × 21 H mm
10. La boîte d'isolation est composée de: 245 L × 100 W × 30 H mm

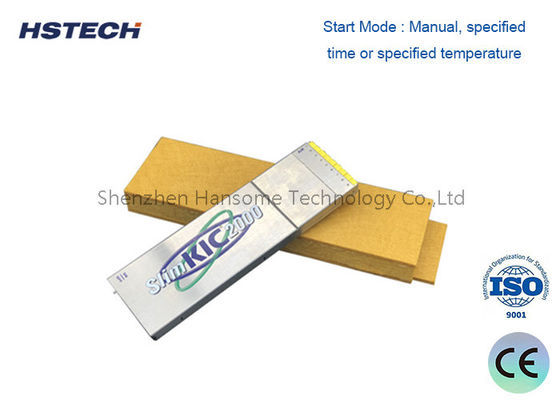

11. Mode de démarrage: manuel, heure ou température spécifiée
12. Mode d'enregistrement: Moniteur/Enregistrement
13. Mode de connexion:USB/RF
14. Version du logiciel:Profilermanager 2.0

Gestionnaire de bibliothèque de produits

Gestionnaire de bibliothèque

Gestionnaire de bibliothèque

Gestionnaire de bibliothèque de recettes

Analyse des données

PWI

Température de pointe, Température dépassée

Temps entre le Temp ((Reflow)

Pente entre Temp ((Reflow)

Pente entre le temps et l'onde

Scénarios d'application polyvalents

• Assemblage électronique SMT/DIP: essentiel pour optimiser les courbes de température du four de reflux et de la soudure par ondes afin d'éviter les défauts tels que les joints de soudure à froid ou les chocs thermiques des composants.
• Couche pour automobiles et appareils électroménagers: Suivi de température de précision pour les procédés de revêtement en poudre, de peinture antiadhésive et de durcissement de peinture automobile.
• Fabrication de produits solaires et de verre: Surveillance des profils thermiques pour les procédés de stratification des panneaux solaires, de trempage du verre et de recuit.
• Durcissement industriel et traitement thermique: Profiling précis pour le durcissement par résine époxy, la cuisson de la peinture UV, le frittage de l'émail et le traitement thermique des alliages d'aluminium.

Pourquoi choisir notre profilé thermique de la série TCK?

Prêt à perfectionner votre procédé thermique?
