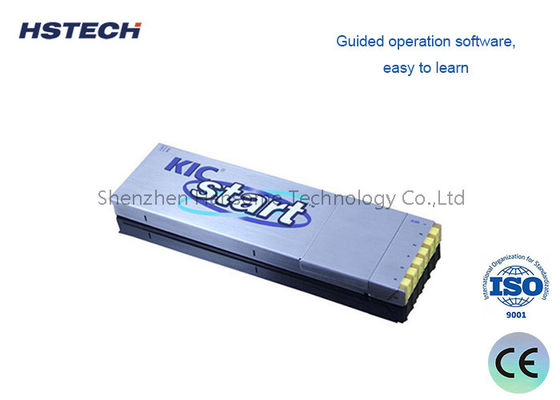

Profiler thermique SMT de la série TCK avec émetteur-récepteur RF à résolution 0.1C et ruban adhésif Hi Temp

Le profilé thermique de la série TCK est un dispositif professionnel de profilage de température de haute précision spécialement conçu pour le four de reflux SMT et la surveillance des processus thermiques industriels.Équipement de profilage thermique de base pour la fabrication électronique, ce testeur de profil thermique prend en charge la collecte de température synchrone multicanal, avec 80000 points de données par canal et une résolution de température ultra-haute de 0,1°C,assurer un enregistrement complet et précis de l'ensemble de la courbe de température de chauffage et de refroidissement des lots de production.

Équipé d'un module émetteur-récepteur RF intégré, le profilé thermique du four à reflux réalise une transmission de données sans fil stable, prenant en charge la visualisation des données en temps réel et le stockage des données hors ligne.Avec des adhésifs professionnels à haute température, il peut fixer fermement les thermocouples sur les cartes PCB et les pièces de travail, s'adaptant aux environnements industriels à haute température sans tomber ou échouer.étalonnage des procédés et optimisation de la qualité de divers équipements de traitement thermique, il s'agit d'un outil essentiel d'essai de précision pour les lignes de production SMT normalisées.

1. Profilé thermique
2. Boîte isolante
3. Ligne d'essai à température
4. Ligne de téléchargement de données
5. Chargeur
6. Ruban adhésif à haute température
7. CD de logiciels
8. ¥ + ¥ tournevis
9. Des pinces
10. Gants isolants
11. Fil de soudure
12. Les ciseaux
13. Boîte à instruments
14. Manuel de l'utilisateur
15. Certificat d'acceptation
16. Émetteur-récepteur RF (Choisir la composition)
17. Système de test des ondes (choisir la composition)

1. Le thermocouple: le thermocouple de type K
2. Intervalle d'échantillonnage:0.05sec---600sec Installé avec un logiciel
3. Enregistrement des données: 80000 points/canal, peut enregistrer 20 profils de séries
4. Résolution: 0,1°C
5. Plage de mesure de la température: 0 ‰ 1000°C
6. Précision de mesure de la température: ±1,0°C
7. Puissance totale: ≤ 120 mW
8. Voltage de fonctionnement:3.6VDC, batterie rechargeable
9. Dimensions: 195 L × 82 W × 21 H mm 195 L × 103 W × 21 H mm
10. La boîte d'isolation est composée de: 245 L × 100 W × 30 H mm
11. Mode de démarrage: manuel, heure ou température spécifiée
12. Mode d'enregistrement: Moniteur/Enregistrement
13. Mode de connexion:USB/RF
14. Version du logiciel:Profilermanager 2.0

• PWI
• Température de pointe, Température dépassée
• Temps entre le Temp ((Reflow)
• Pente entre Temp ((Reflow)
• Pente entre le temps et l'onde

• Validation du processus de reflux SMT:Définir et vérifier les paramètres optimaux d'immersion, de pic et de TAL (Time Above Liquidus) pour les introductions de nouveaux produits (NPI).
• Le soldage par ondes et sélectif:Surveiller les gradients de préchauffage et les températures du pot de soudure pour éviter les joints froids ou la délamination des PCB.
• Processus de durcissement et de liaison:Les fourneaux à profil UV/curage thermique pour les applications de sous-remplissage, de revêtement conforme et de collage par adhésifs.
• Électronique automobile et aérospatiale:Générer des enregistrements thermiques auditables requis par l'IATF 16949, l'AS9100 et d'autres systèmes de gestion de la qualité.
• Fabrication par contrat (EMS):Vérification rapide de la transition entre les tâches du client afin d'assurer la cohérence du rendement au premier passage.
• Analyse des défaillances et R & D:Diagnostiquer les problèmes de pierre tombale, d'urine ou d'humidité en corrélant les données thermiques avec les cartes de défauts.

1. La vraie compatibilité mondiale:La charge de tension universelle, la commutation métrique/impériale et le logiciel multilingue éliminent les barrières régionales.
2. Moins de coûts de possession:Les boucliers thermiques remplaçables et les connecteurs à thermocouple à service de terrain réduisent les coûts à long terme par rapport aux concurrents des unités scellées.
3. Un logiciel qui parle votre langue:L'interface utilisateur intuitive nécessite une formation minimale; le PWI intégré élimine les conjectures afin que les opérateurs - et pas seulement les ingénieurs - puissent valider les profils en toute confiance.
4. Résilience de la chaîne d'approvisionnement:Les composants normalisés et les partenariats mondiaux en matière d'étalonnage assurent une réponse rapide, évitant ainsi des temps d'arrêt prolongés d'attente pour les réparations en usine.
5. Famille de produits évolutifs:Commencez par TCK-3 pour les lignes de base et passez à TCK-12 pour les cartes automobiles complexes, toutes utilisant la même plateforme logicielle et les mêmes accessoires.

Arrêtez de deviner et commencez à faire des profils.Demandez une évaluation de démonstration gratuiteou téléchargez notre rapport de profil thermique pour voir la série TCK en action.Nos ingénieurs d'application sont prêts à vous aider à choisir la bonne configuration de canal et le bouclier thermique pour votre four spécifique et la complexité de la carte.
