Matériau résistant à l'usure à haute vitesse PUR Piezo Valve avec connecteur Luer pour la distribution à froid

Vanne piézoélectrique PUR à haute vitesse, matériau résistant à l'usure avec connecteur Luer, vanne de distribution par jet piézoélectrique pour adhésif PUR thermofusible pour assemblage électronique

Présentation du produit

La vanne piézoélectrique PUR est une vanne de distribution sans contact à haute vitesse et de haute précision, spécialement optimisée pour les applications d'adhésifs thermofusibles PUR. Adoptant une technologie de commande piézoélectrique avancée, cette vanne piézoélectrique industrielle offre une réponse ultra-rapide et une performance de distribution de micro-volumes constante. Différente des vannes de distribution pneumatiques traditionnelles, la vanne à jet piézoélectrique PUR réalise une distribution par jet sans mouvement de contact sur l'axe Z, évitant ainsi efficacement les rayures de la pièce et les déviations de résidus de colle. Équipée de matériaux structurels résistants à l'usure et de modules de chauffage professionnels, elle s'adapte parfaitement aux caractéristiques de fusion et de distribution de la colle thermofusible PUR, garantissant une sortie de colle stable et un excellent effet de moulage en production continue à long terme. C'est un composant de contrôle de fluide essentiel pour les lignes de production de distribution automatisées haut de gamme.

1. La vanne piézoélectrique PUR se compose d'un module de chauffage de cylindre, d'un module de capuchon pressurisé, d'un module de chauffage de buse, d'un module de canal, d'un module de corps de vanne et d'un module de dissipation thermique.
2. Le module de chauffage de cylindre supporte le cylindre et une section de chauffage, à température contrôlable, pour compléter le chauffage initial du gel.
3. Le module de capuchon pressurisé scelle et pressurise le cylindre et contrôle la pression de sortie via le contrôleur.
4. Le module de dissipation thermique dissipe la chaleur et réduit le bruit du corps de la vanne.
5. La vanne d'injection piézoélectrique adopte une conception modulaire, la partie en contact avec le gel est conçue comme un module de canal, et la partie non en contact avec le gel est conçue comme un module de corps de vanne.
6. Dans différentes applications, le module de canal peut être remplacé pour répondre aux besoins de distribution.

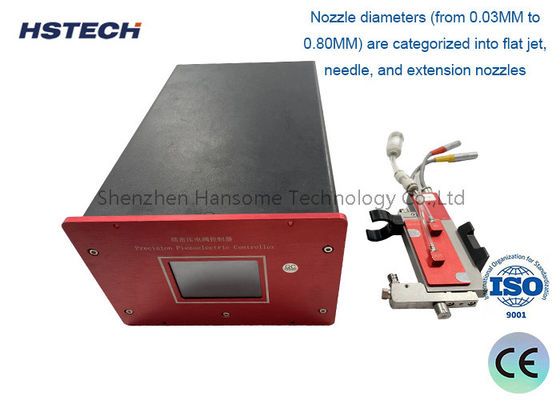

7. Diamètre de la buse (de 0,03 mm à 0,80 mm). Les buses sont disponibles en types jet plat, aiguille et extension.
8. Les modules de canal doivent être nettoyés régulièrement dans un nettoyeur à ultrasons. Les joints ne doivent pas être immergés dans des solvants organiques. Des outils spéciaux sont nécessaires pour nettoyer les buses afin d'éviter de les endommager.

Vannes piézoélectriques PUR :

Comment ça marche :
Les vannes piézoélectriques PUR utilisent l'effet piézoélectrique, où un champ électrique appliqué provoque la déformation d'un matériau (généralement céramique).

Cette déformation est utilisée pour ouvrir et fermer la vanne, permettant un contrôle précis du flux de fluides ou de gaz.

Flux unidirectionnel :
Les vannes piézoélectriques PUR sont conçues pour permettre un flux dans une seule direction, ce qui les rend adaptées aux applications nécessitant un contrôle de flux strict.

La fonction unidirectionnelle empêche le reflux et assure un dosage précis des fluides ou des gaz.

Fonctionnement à haute vitesse :
Les vannes actionnées par piézoélectrique permettent des temps de réponse extrêmement rapides, mesurés en millisecondes, voire en microsecondes.

Ce fonctionnement à haute vitesse permet un chronométrage et un contrôle précis des impulsions de fluide ou de gaz, permettant des applications nécessitant des cycles marche/arrêt rapides.

Haute précision :
Les vannes piézoélectriques PUR offrent une excellente répétabilité et précision dans le contrôle du flux, fournissant des débits constants et répétables.

Le contrôle précis de l'actionnement piézoélectrique permet des applications de dosage et de mesure nécessitant une haute précision.

Conception compacte :
Les vannes piézoélectriques PUR sont généralement compactes et légères par rapport aux électrovannes traditionnelles.

Cela les rend adaptées aux applications où l'espace est limité, telles que les appareils portables ou les systèmes miniaturisés.

Fiabilité et durée de vie :
Les vannes actionnées par piézoélectrique sont connues pour leur fiabilité et leur longue durée de vie car elles n'ont pas de pièces mécaniques d'usure.
L'absence de joints coulissants et l'actionnement sans contact contribuent à la durabilité et à la longue durée de vie de la vanne.

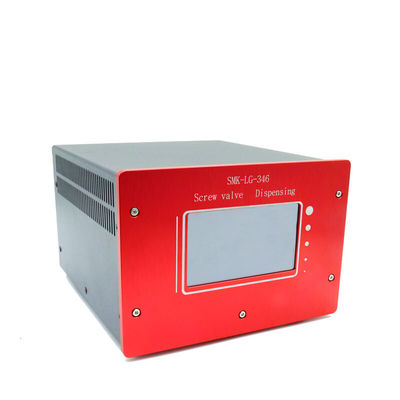

Contrôleur de vanne piézoélectrique

1. L'écran tactile contrôle la vanne d'injection piézoélectrique et le système de distribution, prend en charge la communication 485, puissant, sûr et fiable.
2. L'écran tactile adopte un mode de contrôle graphique, les composants du système de distribution et la fonction d'affichage de contrôle sont affichés graphiquement, ce qui est concis et intuitif.
3. Dispositif de chauffage de buse : La buse doit être chauffée à une température appropriée avant la distribution. Le dispositif de chauffage adopte un mode de chauffage à un étage.
4. Le chauffage à la buse maintient la température constante du gel pour répondre aux meilleures performances du gel. Les meilleures performances du colloïde.

Chauffage de la buse et du cylindre

1. Les buses doivent être chauffées à une température appropriée avant la distribution de colle. Le dispositif de chauffage adopte une méthode de chauffage à deux étages.
2. Le chauffage au niveau du cylindre et de la buse maintient la température constante de la colle pour répondre aux performances optimales de la colle.

Spécification

Caractéristiques et avantages du produit

1. Le chauffage du tube convient à la colle thermofusible spéciale pour tube en aluminium 300CC.

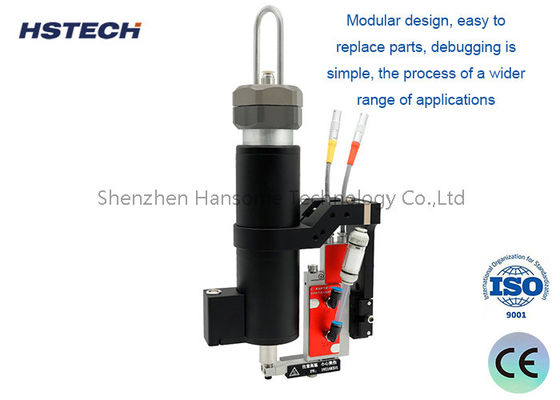

2. Conception modulaire, pièces faciles à remplacer, débogage simple, processus pour une plus large gamme d'applications
3. Le volume de pulvérisation peut être précis à 0,3 nL, la précision de la cohérence du point de colle pulvérisée atteint 98%.
4. Une largeur de ligne minimale de 0,17 mm, un diamètre de point minimal de 0,15 mm pour le processus de pulvérisation d'adhésif thermofusible peuvent être réalisés.
5. Peut être associé à n'importe quelle plateforme de mouvement sur le marché.

Scénarios d'application polyvalents

La vanne piézoélectrique PUR est un outil indispensable pour l'assemblage de haute précision dans les industries de pointe :

• Fabrication de smartphones et tablettes: Collage structurel, étanchéité et assemblage d'écrans nécessitant un adhésif thermofusible PUR à haute résistance avec une micro-précision.
• Technologie portable: Assemblage de composants miniatures dans les montres intelligentes et les écouteurs TWS où l'espace est limité et le volume d'adhésif doit être strictement contrôlé.
• Audio et électronique grand public: Application de précision de colles et d'encres UV dans les casques et les appareils électroniques compacts.
• Procédés à rapport d'aspect élevé: Idéal pour distribuer des adhésifs épais et à haute viscosité dans des espaces étroits et des cavités profondes sans contact avec la buse.

Pourquoi choisir notre vanne piézoélectrique PUR ?

Lors de la distribution d'adhésifs PUR réactifs et à haute viscosité, les vannes standard échouent souvent en raison de bouchages, de formation de gouttelettes incohérente ou d'instabilité thermique. Notre vanne piézoélectrique PUR KPS6000 résout ces problèmes en combinant une force de jet 20% plus forte avec une précision double piézo. Les modèles optionnels UV, résistants à la corrosion et spécifiques aux PUR garantissent que vous disposez de la configuration exacte pour votre fluide unique. Soutenue par la certification RoHS et une surveillance intelligente de la température, notre vanne garantit la sécurité, la répétabilité et un temps d'arrêt minimal, maximisant ainsi votre rendement de production et votre efficacité globale des équipements (OEE).

Prêt à transformer votre processus de distribution PUR ?

Cessez de faire des compromis sur la précision lorsque vous travaillez avec des adhésifs à haute viscosité. Passez à la fiabilité et à la vitesse de notre vanne piézoélectrique PUR. Contactez-nous dès aujourd'hui pour un devis personnalisé, des fiches techniques ou pour discuter de vos défis spécifiques en matière de distribution PUR. Laissez notre équipe d'ingénieurs vous aider à obtenir un collage impeccable et à haute vitesse pour votre prochaine série de production.
