Ventilateur à jet PUR modulaire HS-PF-PUR30CC à haute précision

Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique.

Introduction du produit

Le HS-PF-PUR30CC est une soupape à jet PUR haute performance conçue pour la distribution d'adhésifs à fusion chaude de précision dans les SMT, PCBA, les emballages de semi-conducteurs, l'assemblage de LED,et fabrication d'électronique de consommationIl prend en charge le jetage sans contact de PUR, d'adhésif à fusion chaude et d'autres fluides à haute viscosité, aidant à obtenir une taille de point constante, une largeur de ligne stable,et des performances de collage fiables dans les lignes de production automatisées.

Avec une chambre adhésive chauffée à 30 °C et une conception de contrôle de température intégrée, la vanne maintient une viscosité adhésive stable pendant le fonctionnement continu.et les fluctuations de volume causées par des changements de température, ce qui le rend approprié pour la distribution à grande vitesse, le sous-remplissage, le collage des bords, le barrage et le remplissage et les applications de collage structurel.

Principe et contrôle

1.La vanne d'injection PUR est composée d'un module de chauffage à tambour, d'un module de capuchon sous pression, d'un module de chauffage à buse, d'un module de débit, d'un module de carrosserie de vanne et d'un module de dissipation de chaleur.

2Le module de chauffage du baril transporte le baril ainsi que le chauffage en un seul stade à température contrôlable.

3Le module de capuchon sous pression scelle et pressurise le tambour et contrôle la pression de sortie par le contrôleur.

4Le module de dissipation de chaleur dissipe la chaleur et réduit le bruit du corps de la vanne.

5.La vanne d'injection piézoélectrique est de conception modulaire, la partie en contact avec le gel est conçue comme le module de course,et la partie qui n'est pas en contact avec le gel est conçue comme le module du corps de la vanne.

6Le module de débit peut être modifié pour répondre aux exigences de distribution dans différentes applications.

7.Diamètres des buses en série (de 40 μm à 500 μm).

8Les buses sont classées en type jet plat, type aiguille et type extension.

9.Les modules de course doivent être nettoyés régulièrement dans un nettoyant à ultrasons.Les joints ne doivent pas être immergés dans des solvants organiques.Des outils spéciaux sont nécessaires pour nettoyer les buses afin d'éviter les dommages aux buses..

Contrôleur de soupape à jet

1L'écran tactile contrôle la vanne d'injection piézoélectrique et le système de distribution, prend en charge la communication MES, puissante, sûre et fiable.

2L'écran tactile adopte le mode de contrôle graphique, les composants du système de distribution et la fonction d'affichage de contrôle sont affichés graphiquement, ce qui est concis et intuitif.

3Appareil de chauffage par buse: la buse doit être chauffée à une température adéquate avant d'être distribuée.

4Le chauffage à la buse maintient la température constante du gel pour atteindre les meilleures performances du gel, les meilleures performances du colloïde.

Chauffage par buse et baril

1.La buse doit être chauffée à une température adéquate avant d'être distribuée.Le dispositif de chauffage adopte un mode de chauffage en deux étapes.

2Le chauffage à la buse maintient la température constante du gel pour atteindre les meilleures performances du gel, les meilleures performances du colloïde.

Spécification

Les avantages

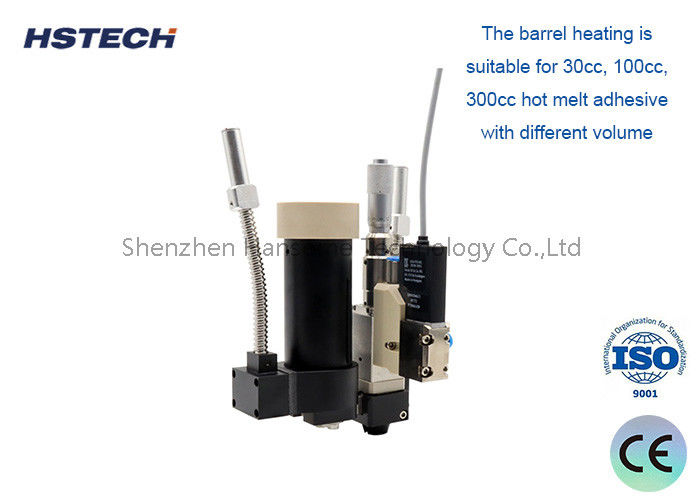

1.Le chauffage par canon est adapté aux adhésifs à fusion à chaud de 30cc, 100cc, 300cc avec un volume différent.

2. Conception modulaire, remplacement facile des pièces, débogage simple, large gamme d'applications de processus.

3Le volume de pulvérisation peut être précis jusqu'à 0,3 nL, la précision de la consistance des taches d'adhésif de pulvérisation peut atteindre 98%.

4Une largeur de ligne minimale de 0,17 mm, un diamètre de point minimum de 0,15 mm du procédé de pulvérisation de colle à fusion chaude peut être réalisé.

5Il peut correspondre à n'importe quelle plateforme de mouvement sur le marché.

Scénarios d'application

• Assemblage SMT et PCBA
  Convient pour la pré-fixation des composants, la liaison structurelle et la distribution d'adhésifs localisés sur les PCB et les cartes PCBA.
• PUR Liens de fusion à chaud
  Utilisé pour les processus de collage nécessitant une adhésive PUR chauffée, tels que l'étanchéité du cadre, le collage des bords et la fixation du montage.
• Fabrication d'électronique de consommation
  Idéal pour les smartphones, les tablettes, les appareils portables, les appareils photo et les petits appareils électroniques nécessitant un placement adhésif précis.
• Montage de modules LED et d'éclairage
  Prend en charge la distribution d'adhésifs pour les modules LED, les barres lumineuses, les dissipateurs de chaleur et la fixation des composants optiques.
• Emballages de semi-conducteurs et de puces
  Peut être appliqué dans les processus de sous-remplissage, de barrage et de remplissage, d'étanchéité des bords et d'encapsulation protectrice.
• Automobiles électroniques et PCBA industriels
  Aide à améliorer la cohérence de collage pour les cartes de contrôle, les modules de capteurs, les modules d'alimentation et les ensembles de haute fiabilité.

Pourquoi choisir notre soupape à jet HS-PF-PUR30CC PUR

• Spécialisés pour les applications de PUR et de fusion à chaud
  La soupape est conçue pour manipuler des adhésifs chauffés à haute viscosité, ce qui la rend adaptée aux processus de distribution de PUR exigeants.
• Qualité du jet stable
  La conception intégrée du chemin de chauffage et de l'écoulement aide à maintenir la stabilité de l'adhésif, en réduisant les ficelles, les gouttelettes et le volume de points incohérents.
• Protection des procédés sans contact
  Le jeting réduit au minimum le contact de la buse avec la pièce, aidant à protéger les composants sensibles et les surfaces inégales.
• Facilité d'intégration dans les lignes automatisées
  Peut être monté sur des plates-formes de distribution standard et contrôlé par des contrôleurs de distribution ou des systèmes d'automatisation.
• Capacité pratique de 30 CC
  La chambre de 30 CC équilibre le temps de fonctionnement continu et l'empreinte de l'équipement, favorisant une production efficace sans recharges fréquentes.
• Conception facile à entretenir
  Les composants modulaires permettent un nettoyage plus facile, le remplacement de la buse et l'entretien quotidien, ce qui contribue à réduire les interruptions de production.
• Assistance technique disponible
  Nous pouvons vous aider à confirmer les buses appropriées, les réglages de température, la correspondance des contrôleurs et les paramètres de processus en fonction de votre type d'adhésif et de votre application.

Contactez-nous pour un devis

Si vous avez besoin d'une soupape de jet PUR fiable pour la distribution d'adhésifs à fusion chaude, le HS-PF-PUR30CC peut être un bon choix pour les applications d'adhérence automatisée et de distribution de précision.

S'il vous plaît partager votre type d'adhésif, la viscosité, la taille requise des points ou la largeur de ligne, la vitesse de distribution, la température de travail, et les exigences de l'interface machine.Nous vous aiderons à recommander une configuration appropriée et fournir un devis en conséquence.
