PT100 PUR soupape à jet HS PF PUR30CC soupape à fonder à chaud pour assemblage de PCB SMT FPC

Vanne de distribution par jet PUR PT100 HS PF PUR30CC, vanne de distribution sans contact de haute précision pour l'assemblage électronique SMT FPC PCB, équipement de distribution par jet de colle polyuréthane thermofusible

Présentation du produit

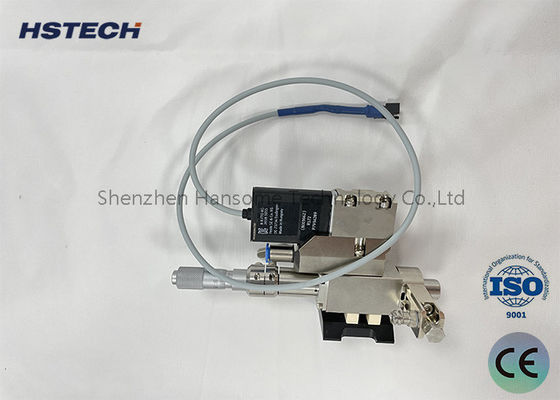

La Vanne de distribution par jet PUR HS‑PF‑PUR30CC est une vanne de distribution par jet thermofusible sans contact à haute vitesse, conçue pour l'automatisation industrielle de précision. Équipée d'un module de détection de température PT100, cette vanne de distribution par jet PUR assure un chauffage stable pour la colle thermofusible PUR, éliminant les dommages de contact sur les pièces pendant la distribution. Conçue pour les cartouches de colle de 30 cc, elle prend en charge la distribution de points et de lignes ultra-fins sans toucher les substrats. Elle peut s'intégrer de manière transparente à la plupart des plateformes de mouvement, largement déployée pour les processus d'assemblage de précision SMT, FPC et PCB. En tant que composant de distribution essentiel, elle résout les problèmes courants tels que la sortie de colle incohérente, les rayures des pièces et le blocage fréquent de la colle dans les systèmes de distribution par contact traditionnels.

Elle présente les caractéristiques et fonctions principales suivantes :

1. Distribution de haute précision : La vanne de distribution par jet PUR utilise une technologie de distribution avancée pour contrôler la quantité, la vitesse et la position de l'injection de colle de manière très précise. Cette précision la rend adaptée aux applications nécessitant une application de colle de haute précision, telles que la fixation et l'étanchéité de composants de précision.
2. Réglage et programmabilité : L'équipement dispose de paramètres de pulvérisation réglables, tels que la pression de pulvérisation de colle, le temps de pulvérisation de colle et le mode de pulvérisation de colle. Cela permet aux opérateurs d'affiner et d'optimiser en fonction des besoins spécifiques de l'application. Certaines vannes de distribution par jet PUR disposent également de fonctions programmables, qui peuvent prérégler plusieurs modes et trajectoires de pulvérisation de colle pour s'adapter aux différentes exigences du processus.
3. Production efficace : La vanne de distribution par jet PUR a une vitesse de pulvérisation de colle et un temps de réponse rapides pour augmenter l'efficacité de la production. Elle est adaptée aux environnements de production de masse, peut rapidement et précisément accomplir la tâche de revêtement de colle, et améliorer la capacité de production et l'efficacité de la chaîne de production.
4. Forte adaptabilité : La vanne de distribution par jet PUR convient aux matériaux de colle de diverses viscosités et fluidités, y compris la colle polyuréthane, la colle époxy, la colle silicone, etc. La flexibilité de la buse et de la conception de la vanne lui permet de s'adapter à différentes propriétés de colle et besoins d'application.
5. Fonction d'auto-nettoyage : Certaines vannes de distribution par jet PUR avancées disposent d'une fonction d'auto-nettoyage, qui peut éliminer la colle résiduelle dans la buse par rinçage avec un fluide de nettoyage ou un gaz, réduisant ainsi le colmatage et le travail de maintenance.

Principe et contrôle

Vanne de distribution par jet PUR 30CC

1. La vanne d'injection PUR se compose d'un module de chauffage de cylindre, d'un module de capuchon pressurisé, d'un module de chauffage de buse, d'un module de trajet d'écoulement, d'un module de corps de vanne et d'un module de dissipation thermique.
2. Le module de chauffage du cylindre supporte le cylindre ainsi que le chauffage à un étage avec température contrôlable. Le chauffage initial du gel est terminé.
3. Le module de capuchon pressurisé scelle et pressurise le cylindre et contrôle la pression de sortie via le contrôleur.
4. Le module de dissipation thermique dissipe la chaleur et réduit le bruit du corps de la vanne.
5. La vanne d'injection piézoélectrique adopte une conception modulaire, la partie en contact avec le gel est conçue comme le module de canal, et la partie non en contact avec le gel est conçue comme le module de corps de vanne.
6. Le module de trajet d'écoulement peut être modifié pour répondre aux exigences de distribution dans différentes applications.
7. Diamètres de buse en série (de 40 µm à 500 µm).
8. Les buses sont classées en type jet plat, type aiguille et type extension.
9. Les modules de canal doivent être nettoyés régulièrement dans un nettoyeur à ultrasons. Les joints ne doivent pas être immergés dans des solvants organiques. Des outils spéciaux sont nécessaires pour nettoyer les buses afin d'éviter de les endommager.

Contrôleur de vanne de distribution par jet

1. L'écran tactile contrôle la vanne d'injection piézoélectrique et le système de distribution, prend en charge la communication MES, puissant, sûr et fiable.
2. L'écran tactile adopte un mode de contrôle graphique, les composants du système de distribution et la fonction d'affichage de contrôle sont affichés graphiquement, ce qui est concis et intuitif.
3. Dispositif de chauffage de buse : La buse doit être chauffée à une température appropriée avant la distribution. Le dispositif de chauffage adopte un mode de chauffage à un étage.
4. Le chauffage au niveau de la buse maintient la température constante du gel pour garantir les meilleures performances du gel. Les meilleures performances du colloïde.

Chauffage de la buse et du cylindre

1. La buse doit être chauffée à une température appropriée avant la distribution. Le dispositif de chauffage adopte un mode de chauffage à deux étages.

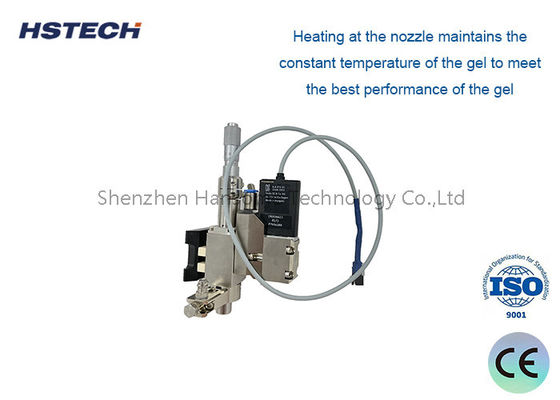

2. Le chauffage au niveau de la buse maintient la température constante du gel pour garantir les meilleures performances du gel. Les meilleures performances du colloïde.

Spécification

Avantages

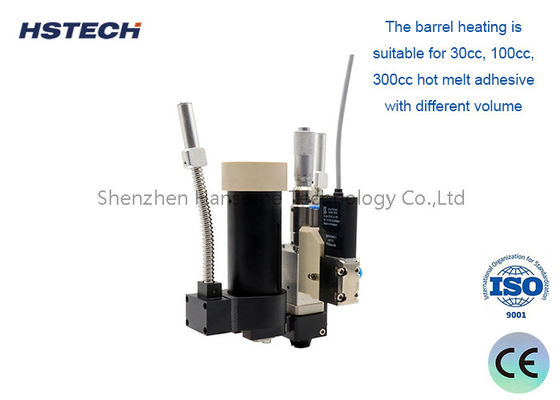

• Le chauffage du cylindre convient aux adhésifs thermofusibles de 30 cc, 100 cc, 300 cc de différents volumes.
• Conception modulaire, remplacement facile des pièces, débogage simple, large gamme d'applications de processus.
• Le volume de pulvérisation peut être précis à 0,3 nL, la précision de la cohérence des points de colle pulvérisée jusqu'à 98 %.
• Une largeur de ligne minimale de 0,17 mm, des diamètres de points minimaux de 0,15 mm de processus de pulvérisation de colle thermofusible peuvent être réalisés.
• Peut correspondre à n'importe quelle plateforme de mouvement sur le marché.

Scénarios d'application polyvalents

Le HS-PF-PUR30CC est un outil polyvalent conçu pour les environnements de fabrication de haute précision :

• Électronique grand public: Collage structurel de précision, étanchéité et imperméabilisation dans les smartphones, tablettes, montres connectées et écouteurs TWS.
• Électronique automobile: Collage et étanchéité sécurisés pour les feux de voiture, les tableaux de bord, les capteurs et les composants de batterie de véhicules électriques.
• Emballage de semi-conducteurs et de LED: Micro-distribution pour MiniLED, collage de lentilles optiques et encapsulation de puces où une précision extrême est requise.
• Dispositifs médicaux: Application d'adhésif propre et précise pour les dispositifs médicaux jetables et les équipements de diagnostic sensibles.

Pourquoi choisir notre vanne de distribution par jet PUR ?

Nous comprenons que dans la micro-distribution, la fiabilité et la précision sont non négociables. Le HS-PF-PUR30CC est construit avec des matériaux durables et résistants à l'usure, ainsi qu'une conception à double circuit d'air qui assure une rupture de colle rapide à 90°, réduisant la variation du fluide et maintenant des performances constantes. Notre structure modulaire prolonge non seulement la durée de vie des composants critiques, mais réduit également considérablement les coûts de maintenance. Soutenue par une assistance technique complète, notre vanne est conçue pour maximiser votre efficacité globale des équipements (OEE) et garantir une qualité de production irréprochable.

Prêt à améliorer votre processus de distribution ?

Ne laissez pas une application d'adhésif incohérente compromettre la qualité de votre produit ou ralentir votre chaîne de production. Passez dès aujourd'hui à la précision et à la vitesse de la vanne de distribution par jet PUR HS-PF-PUR30CC. Contactez-nous dès maintenant pour un devis personnalisé, des fiches techniques ou pour discuter de vos défis de distribution spécifiques. Laissez notre équipe d'ingénieurs vous aider à obtenir la liaison parfaite pour vos besoins de fabrication avancée.
