Opération à grande vitesse PUR Matériau résistant à la vanne piezo avec connecteur Luer

Opération à grande vitesse PUR Matériau résistant à la vanne piezo avec connecteur Luer

1La soupape PUR Piezo est composée d'un module de chauffage par baril, d'un module de capuchon sous pression, d'un module de chauffage par buse, d'un module de coureur, d'un module de corps de soupape et d'un module de dissipation de chaleur.
2Le module de chauffage du baril transporte le baril et une section de chauffage, à température contrôlable, pour compléter le chauffage initial du gel.
3Le module de capuche pressurisée scelle et pressurise le canon et contrôle la pression de sortie par le contrôleur.
4Le module de dissipation de chaleur dissipe la chaleur et réduit le bruit du corps de la vanne.
5. La vanne d'injection piézoélectrique adopte une conception modulaire, la partie en contact avec le gel est conçue comme un module coureur, et la partie non en contact avec le gel est conçue comme un module du corps de la vanne.
6Dans différentes applications, le module de course peut être remplacé pour répondre aux besoins de distribution.
7. Diamètre de la buse (de 0,03 mm à 0,80 mm). Les buseaux sont disponibles en jet plat, aiguille et types d'extension.
8Les modules de coureurs doivent être nettoyés régulièrement dans un nettoyant à ultrasons.Des outils spéciaux sont nécessaires pour nettoyer les buses pour éviter les dommages aux buses.

Les valeurs de décharge sont les suivantes:

Comment ça marche:
Les vannes piézo PUR utilisent l'effet piézoélectrique, où un champ électrique appliqué provoque une déformation d'un matériau (généralement céramique).

Cette déformation est utilisée pour ouvrir et fermer la vanne, ce qui permet un contrôle précis du débit de fluides ou de gaz.

Flux unidirectionnel
Les vannes piézo PUR sont conçues pour permettre un débit dans une seule direction, ce qui les rend appropriées pour les applications nécessitant un contrôle de débit strict.

La caractéristique unidirectionnelle empêche le reflux et assure une mesure précise des fluides ou des gaz.

Fonctionnement à grande vitesse:
Les vannes piézo-actionnées permettent des temps de réponse extrêmement rapides, mesurés en millisecondes ou même en microsecondes.

Ce fonctionnement à grande vitesse permet un chronométrage et un contrôle précis des impulsions de fluide ou de gaz, permettant des applications nécessitant des cycles d'allumage/d'arrêt rapides.

Haute précision:
Les vannes piézo PUR offrent une excellente répétabilité et précision dans le contrôle du débit, fournissant des débits constants et répétables.

Le contrôle précis de l'actionnement piézo permet des applications de mesure et de dosage nécessitant une grande précision.

Conception compacte:
Les vannes piézo PUR sont généralement compactes et légères par rapport aux vannes électromagnétiques traditionnelles.

Cela les rend adaptés à des applications limitées en espace telles que des appareils portables ou des systèmes miniaturisés.

Fiabilité et durée de vie:
Les soupapes piézoélectriques sont connues pour leur fiabilité et leur longue durée de vie, car elles n'ont pas de pièces d'usure mécanique.
L'absence de joints coulissants et l'actionnement sans contact contribuent à la durabilité et à la longue durée de vie de la vanne.

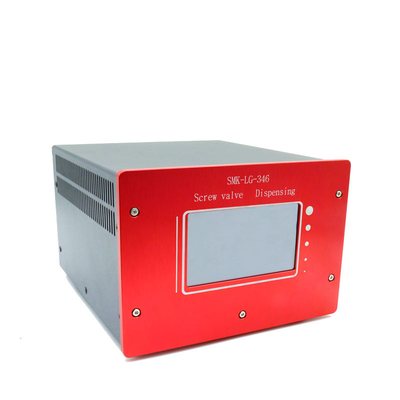

Contrôleur de vanne piézo
1L'écran tactile contrôle la vanne d'injection piézoélectrique et le système de distribution, prend en charge la communication 485, puissante, sûre et fiable.
2L'écran tactile adopte le mode de contrôle graphique, les composants du système de distribution et la fonction d'affichage de contrôle sont affichés graphiquement, ce qui est concis et intuitif.

3.Dispositif de chauffage par buse: la buse doit être chauffée à une température appropriée avant d'être distribuée. Le dispositif de chauffage adopte un mode de chauffage à un stade.
4Le chauffage à la buse maintient la température constante du gel pour atteindre les meilleures performances du gel.

Chauffage par buse et tambour

1. Les buses doivent être chauffées à une température appropriée avant la distribution de colle. Le dispositif de chauffage utilise une méthode de chauffage en deux étapes.

2Le chauffage au baril et à la buse maintient la température constante de la colle afin d'obtenir une performance optimale de la colle.

Spécification

Caractéristiques et avantages du produit

1Le chauffage du tube est adapté à la colle spéciale de fusion à chaud pour tube d'aluminium de 300CC.
2. conception modulaire, facile à remplacer les pièces, le débogage est simple, le processus d'un plus large éventail d'applications
3.Le volume de pulvérisation peut être précis jusqu'à 0,3 nL, la précision de la consistance du point de colle de pulvérisation est aussi élevée que 98%.
4. Une largeur de ligne minimale de 0,17 mm, un diamètre de point minimum de 0,15 mm peuvent être réalisés par un procédé de pulvérisation d'adhésif à fusion chaude.
5Il peut correspondre à n'importe quelle plateforme de mouvement sur le marché.
