| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le HS-SZ350 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | emballage en bois |
| Délai de livraison: | 12 à 20 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Convoyeur de tour de carte PCB | Dimension appropriée de carte PCB: | 50*50~450*350mm |
|---|---|---|---|
| Énergie: | AC100-230V, 50/60Hz | PLC: | Je vous en prie. |
| Capteur: | MALADE | Contol: | Bouton de LED |
| Degré de tour: | 90 degrés, 180degree, 270degree | Signalisation: | SMEMA |

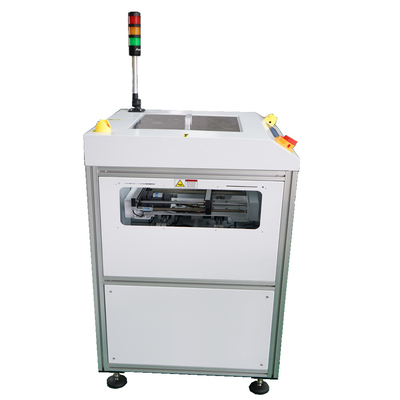

90° convoyeur de virage de PCB Couverture de sécurité du côté supérieur pour une surveillance facile de l'équipement de manutention de PCB
Introduction au projet
Cette machine est utilisée pour modifier la direction du flux de PCB dans la ligne de production SMT. Adapté à toutes sortes de SMT, DIP ou ligne d'assemblage entièrement automatique 90 degrés tour d'accueil.
Caractéristiques
1, Modifier la direction du débit de PCB dans 90,180270 degrés.
2, sélection de rails fixes selon les exigences du client.
3, commande de bouton LED douce, fonctionnement traditionnel mais facile.
4, couverture transparente de sécurité du côté supérieur, l'opération peut regarder l'ensemble du processus de travail.
5La conception fermée avec limitateur de couple intégré assure un niveau de sécurité élevé.
6, Hiwin guide linéaire et vis de plomb pour faire une rotation lisse et précise.
7Réduire au minimum l'écart de transfert entre les convoyeurs.
8, les flux de trafic des PCB peuvent être personnalisés.
8, réglage de largeur lisse et parallèle ((vis de plomb).
9Compatible avec le SMEMA.
Spécification
| Nom du produit | Le convoyeur à rotation de PCB |
| Hauteur du transport | 910 ± 20 mm |
| Direction du transport | L~R, ou R~L |
| Temps de cycle | Environ 5 secondes. |
| Côté fixe de la voie | Côté avant |
| Énergie électrique | AC100-230V,50/60Hz,phase unique |
| Pression de l'air | 4 à 6 bar |
| Consommation de l'air | Maximum de 10 L/min |
| Épaisseur des PCB | Min 0,4 mm |
| Signalisation | Le SMEMA |
| Modèle | HS-SZ350 | Le HS-SZ460 |
| Longueur efficace des PCB | 50*50 à 450*350 mm | 50*50~550*460 mm |
| Dimension de la machine | 700*750*1200 mm | 840*890*1200 mm |
| Le poids | 150 kg ou plus | 180 kg |
Application du projet
Le convoyeur à virage est utilisé pour transférer les PCB autour des coins pour un flux de processus continu.
Le PCB est accepté et transféré à l'extrémité des rails. Le chariot se déplace vers l'avant et tourne ensuite de 90 degrés. Le chariot se déplace vers l'avant pour s'aligner sur le prochain processus de livraison du PCB.Une fois transféré, la voiture rentre chez elle pour demander un autre PCB.
À propos des emballages
Profil de l'entreprise
Shenzhen Hansome Technology Co.,Ltd ((HSTECH) est un fabricant professionnel professionnel d'équipements de manutention de cartes SMT (chargeurs, déchargeurs, tampons, convoyeurs, etc.)Nous sommes une entreprise de haute technologie dotée de droits de propriété intellectuelle indépendants,l'entreprise est principalement engagée dans la recherche et le développement, la production et la vente d'équipements de manutention de cartes de la ligne de production sMT/THT.Elle s'appuie sur la haute technologie et fait de son mieux pour fournir à ses clients une manutention de planches très efficace et fiable.Dans le même temps, notre équipe d'ingénieurs expérimentés saisit toujours la direction de développement de l'usine intelligente et met à jour les produits et les techniques selon la demande du marché.la poursuite de l'automatisation et du produit rentable tout le temps, nous faisons également l'OEM bason les différents besoins de notre client.
