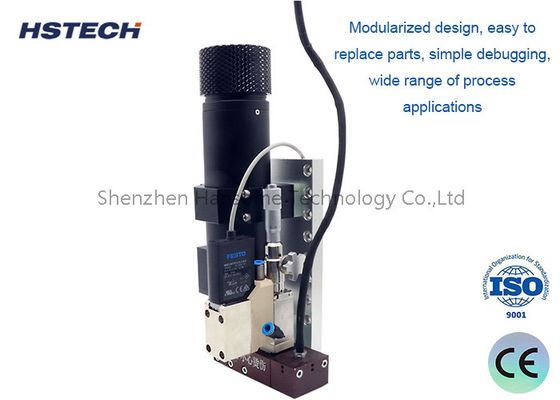

Valve de jet PUR de précision avec aiguille à jet plat et options de buse d'extension

Valve de jet PUR de précision avec aiguille à jet plat et options de buse d'extension

Principe et contrôle

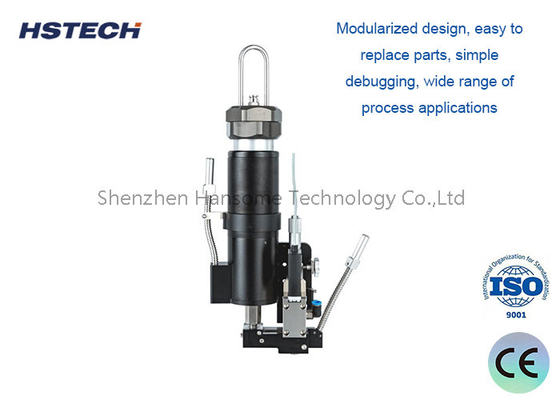

300Valve à jet CC PUR

1.La vanne d'injection PUR est constituée d'un module de chauffage à tambour, d'un module de capuchon sous pression, d'un module de chauffage à buse, d'un module de débit, d'un module de carrosserie de vanne et d'un module de dissipation de chaleur.

2Le module de chauffage du baril transporte le baril ainsi que le chauffage en un étage à température contrôlable.

3Le module de capuchon sous pression scelle et pressurise le tambour et contrôle la pression de sortie par le contrôleur.

4Le module de dissipation de chaleur dissipe la chaleur et réduit le bruit du corps de la vanne.

5.La vanne d'injection piézoélectrique est de conception modulaire, la partie en contact avec le gel est conçue comme le module du coureur,et la partie qui n'est pas en contact avec le gel est conçue comme le module du corps de la vanne.

6Le module de débit peut être modifié pour répondre aux exigences de distribution dans différentes applications.

7.Diamètres des buses en série (de 40 μm à 500 μm).

8Les buses sont classées en type jet plat, type aiguille et type extension.

Spécification

Les avantages

1Le chauffage par baril est adapté à l'adhésif à fusion à chaud de 30cc, 100cc, 300cc avec un volume différent.
2. Conception modulaire, remplacement facile des pièces, débogage simple, large gamme d'applications de processus.
3Le volume de pulvérisation peut être précis jusqu'à 0,3 nL, la précision de la consistance des taches d'adhésif de pulvérisation peut atteindre 98%.
4. une largeur de ligne minimale de 0,17 mm, un diamètre de point minimum de 0,15 mm du procédé de pulvérisation de colle à fusion chaude peut être réalisé.
5Il peut correspondre à n'importe quelle plateforme de mouvement sur le marché.

Domaine d'application

SMT/FPC/PCB,Assemblage, assemblage d'affichage à écran plat,emballage de semi-conducteurs,industrie des LED,industrie des équipements médicaux,industrie de la lingerie sans marquage.
