Dissipation de chaleur avec ventilateur et port d'échappement en option dans un équipement de traitement des PCB à 25 couches

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-330BF
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine verticale de tampon de carte PCB

Application du projet:

PCBs de amortissement sur la chaîne de production de SMT

Dimension de carte PCB:

L (50*50) - (450*330) millimètre

Alimentation en air:

4-6bar, 15L/min maximum

Matériel:

d'acier inoxydable

Un refroidisseur:

4 GROUPES

Port d'échappement:

2 pièces

Garantie:

1 année

Détails d'emballage:

Emballages en bois, avec mousse

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

25 Équipement de traitement des PCB à couche

Équipement de manipulation de PCB de ventilateur en option

Description du produit

Dissipation de chaleur avec ventilateur et port d'échappement en option dans un équipement de traitement des PCB à 25 couches

Introduction au projet

Le tampon PCB est un dispositif de tampon de carte de circuit imprimé intelligent avec 25 couches pour stocker des cartes de circuit imprimé, chaque couche a un signal séparé et chaque couche a un numéro.Lorsqu'une machine en aval envoie un signal à une couche numérotée, le tampon accepte le signal et donne une commande à cette couche, qui sélectionne automatiquement les circuits imprimés et les envoie à la machine en aval.

Caractéristiques

1, le contrôle PLC de Panasonic.

2, panneau de commande intelligent à écran tactile.

3, avec fonction FIFO et bypass, ou peut être configuré pour plusieurs fonctions.

4, le servo-moteur est utilisé pour un positionnement précis.

5, vis à plomb Hiwin pour régler la largeur, lisse et stable.

6, dispositif de levage de poubelles lisse avec servo-entraînement de précision.

7, ventilateur et port d'échappement optionnels pour la dissipation de chaleur.

8Interface de fonctionnement en anglais.

9La petite taille de l'ensemble de la machine ne prend pas de place dans l'usine.

10L'interface de communication SMEMA peut être connectée à d'autres équipements d'automatisation.

11L'affichage LED tricolore peut montrer l'état de la machine.

Spécification

Modèle:		HS-BF330
Voltage:		Pour les appareils à commande numérique:
Dimension du PCB:		L ((5050) - ((450330) mm
Alimentation en air:		4 à 6 bar, max 15 L/min
Hauteur de transport:		Pour les véhicules à moteur électrique
Direction du transport:		L-R ou R-L (facultatif)
Épaisseur du PCB:		min 0,46 mm
Les passages vers le haut et vers le bas:		1 à 4 (étape de 10 mm)
Capacité de stockage		25 pièces ou sur mesure
Temps de cycle		Environ 15 secondes.
La communication		Le SMEMA
Optionnel		Ventilateur, fenêtre d'observation
Certification		Pour la CE
Dimension de la machine:		60011501560 mm
Poids brut:		280 kg ou plus

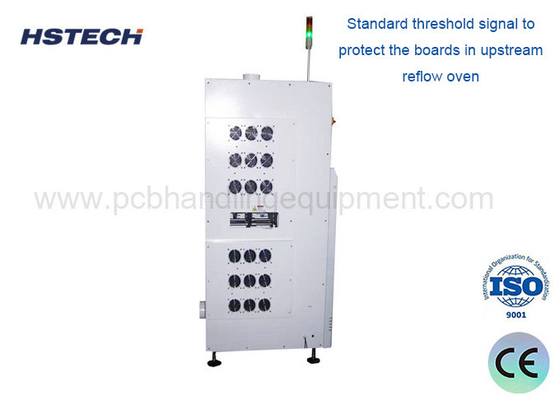

Dissipation de chaleur avec ventilateur et port d'échappement en option dans un équipement de traitement des PCB à 25 couches 0

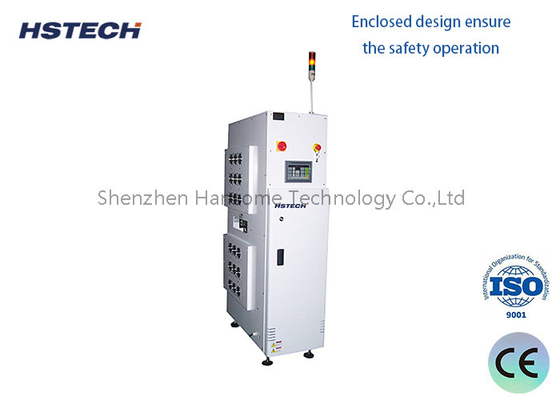

Dissipation de chaleur avec ventilateur et port d'échappement en option dans un équipement de traitement des PCB à 25 couches 1
