Détails des produits

À la maison Produits

Conception du module d'équipement de PCB de la gamme de produits SMT automatique Opération intelligente Chargeur de PCB

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD250
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Équipement de traitement des PCB

Garantie:

1 an

Contrôle:

Écran tactile

API:

Mitsubishi

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Condition:

Nouveau

Épaisseur:

Minute 0.4mm

Signal:

Smema

Application:

Assemblée électronique

Couleur:

Argent

Système de contrôle:

API

OEM/ODM:

Disponible

Consommation d'énergie:

200W

Alimentation:

AC220V

Pression atmosphérique:

4-6 bars

Vitesse:

200 à 300 pièces/min

Taper:

Automatique

Poids:

Le poids de l'équipement doit être inférieur à 140/180/220/260 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Conception de module d'équipement PCB de ligne de produits SMT automatique Opération intelligente Chargeur PCB

Spécification

Type	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Alimentation	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz
Alimentation en air	5kgf/c M2	5kgf/c M2	5kgf/c M2	5kgf/c M2
Taille du PCB	5050~350250	5050~455330	5050~530390	5050~535460
Direction du PCB	gauche à droite ou droite à gauche
Taille du magasin	335320563	460400563	535460570	535530570
Pas de pas	10,20,30,40mm
Capacité de stockage	200 pièces
Hauteur de transport	900±20	900±20	900±20	900±20
Puissance du moteur	300W
Taille de la machine	16008501200	20009501200	225010501200	23010501300
Poids	140kg	180kg	220kg	260kg
Panneau de contrôle optionnel	écran tactile

Caractéristiques

1. Conception modulaire.
2. Stabilité améliorée par une conception robuste.
3. Test de bras de conception économique.
4. Réglage de la largeur lisse et parallèle.
5. Application de trois supports de magasin.
6. Pinces pneumatiques supérieures et inférieures pour fixer le support de magasin.
7. Aucune garantie de casse de PCB pendant le chargement et le déchargement.
8. Compatible SMEMA.

Schéma de fonctionnement

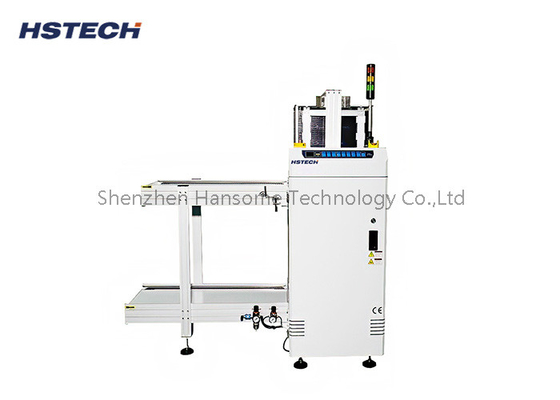

Image physique du produit

Conception du module d'équipement de PCB de la gamme de produits SMT automatique Opération intelligente Chargeur de PCB 1

Conception du module d'équipement de PCB de la gamme de produits SMT automatique Opération intelligente Chargeur de PCB 3

Application

Cette machine est une machine combinée, elle est conçue à la fois comme un chargeur à vide et un chargeur de magasin normal, elle est utilisée pour la source de la ligne SMT, pour transporter des PCB nus ou des cartes multi-faces du magasin vers la machine en aval

À propos de l'emballage

Les étiquettes:

Convoyeur de transport de circuits imprimés en acier inoxydable avec réglage de largeur à manivelle et bande plate ESD pour applications SMT
