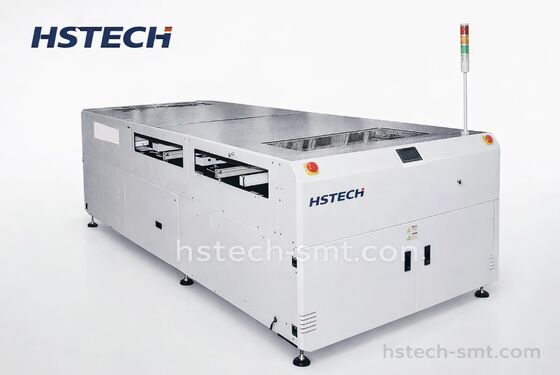

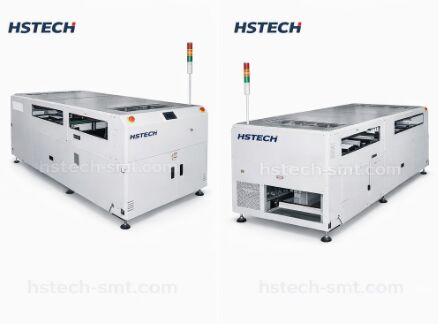

Convoyeur navette pour circuits imprimés SMT à grande vitesse avec contrôle PLC et compatibilité SMEMA pour le transport de circuits imprimés

Équipement compatible SMEMA pour le transport sans couture des cartes de circuits imprimés

Introduction du produit

Le convoyeur à navette PCB est un équipement professionnel de manutention automatisé de PCB spécialement conçu pour les lignes de production SMT, dédié à la réalisation d'une stabilité, d'une efficacitéet transfert sans couture de cartes de circuits imprimés entre différentes stations de traitement SMTEn tant qu'appareil auxiliaire de base pour les lignes de production de fabrication électronique intelligente, ce convoyeur automatique de navette PCB correspond parfaitement aux équipements SMT traditionnels,résoudre les problèmes de pivotement des PCBIl est équipé d'une interface SMEMA standard et d'un système de commande PLC intelligent.le convoyeur de navette PCB réalise une alimentation en PCB entièrement automatique et sans pilote, le transport et la commutation de navettes, reliant efficacement les imprimantes à pâte de soudure, les machines de placement, les fours de reflux, les détecteurs AOI et autres équipements SMT.Il est compatible avec différents types de PCB de différentes tailles et épaisseurs, avec une grande polyvalence, et est un équipement essentiel pour améliorer le niveau d'automatisation et la continuité de production des lignes de production SMT modernes.

Principales caractéristiques

• Conception fermée du module de sécurité- Assure un fonctionnement sûr tout en conservant une structure compacte
• Contrôle PLC- Fournit un contrôle automatisé précis pour une fiabilité opérationnelle améliorée
• Moteur pas à pas et ceinture de précision- Fournit une haute précision et un mouvement en douceur pour une manipulation cohérente des PCB
• Réglage de la largeur parallèle en douceur- Offre un contrôle flexible pour accueillir différentes tailles de PCB

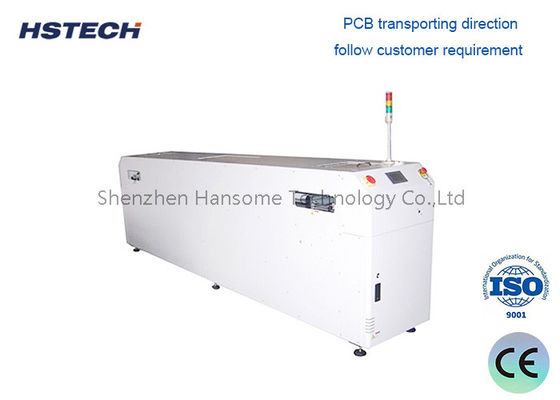

• Direction de transport personnalisée- Direction réglable selon les exigences spécifiques du client
• Panneau de commande à écran tactile- Interface utilisateur intuitive pour une surveillance et des ajustements faciles
• Affichage des lumières de la tour en trois couleurs- Indicateur d'état visuel avec feux rouges, jaunes et verts
• Compatibilité avec le SMEMA- Entièrement compatible avec les normes de l'Association des fabricants d'équipements de montage de surface

Spécifications techniques

Fonction principale

Cette unité redirige le flux de PCB vers différents canaux, permettant des transitions fluides entre les configurations de 2 lignes à 1 ligne ou de 1 ligne à 2 lignes.Le système fournit une flexibilité de routage dynamique pour des opérations de manutention de PCB optimisées.

Paramètres techniques

• Hauteur de transport:910 ± 20 mm
• Distance de traduction:2000 mm standard ou personnalisable
• Temps de traduction:Personnalisable en fonction des besoins de production
• Nombre de voitures:Voiture simple ou double (facultatif)
• Méthode de traduction:Moteur pas à pas + bande transporteuse
• Relée fixée:1er et 4e rails fixés pour la stabilité
• Direction du transfert:L-R ou R-L pour une configuration de ligne flexible
• Mode de transfert de PCB:2 en 1 hors, 1 en 2 hors, ou 2 en 2 hors options
• Pression de l'air:4 à 6 bar
• Épaisseur du PCB:Au moins 0,4 mm
• Le signal:Conforme à la SMEMA

Applications typiques

• Équilibrage de ligne SMT: combler les écarts de temps de cycle entre les machines à prise et mise rapides et les fours ou postes de contrôle à reflux plus lents.
• Assemblage à double face: tamponnage et transfert des PCB entre les processus de placement du premier et du second côté.
• Fabrication d'électronique automobile: Assurer le transfert stable de PCB de grand format pour la production d'ECU, de capteurs et de modules de puissance.
• Assemblage de l'électronique grand public: Gérer la production à grande échelle de PCB pour smartphones, tablettes et appareils portables avec zéro temps d'arrêt.
• Fabricants contractuels: Adaptation rapide à différents projets de clients avec capacité de tampon et vitesse de transfert réglables.

Pourquoi choisir notre convoyeur à navette PCB?

Contrairement aux convoyeurs de transfert de base qui reposent sur un simple mouvement de courroie sans capacité de tamponnage,Notre convoyeur combinant le transfert à grande vitesse avec le tamponnage intelligent pour éliminer les arrêts de ligne causés par des déséquilibres de processusLe cadre en acier renforcé avec des pieds antivibration assure un fonctionnement stable même à vitesse maximale, tandis que la conception modulaire permet une maintenance facile avec un accès sans outil aux pièces d'usure.L'interface HMI fournit des données en temps réel sur le nombre de passagers à bord, le temps de transfert et l'état du tampon, permettant aux opérateurs d'optimiser les performances de la ligne et d'identifier les problèmes potentiels avant qu'ils ne causent des temps d'arrêt.

Nous offrons également des capacités de tampon personnalisables, des longueurs de convoyeur étendues et des versions compatibles avec les salles blanches pour les environnements de fabrication sensibles.

Prêt à éliminer les goulots d'étranglement dans votre ligne SMT?

Arrêtez de perdre du temps de production pour traiter les déséquilibres.Contactez-nous dès aujourd'hui pour un plan d'intégration personnaliséLaissez-nous vous aider à transformer votre chaîne de production en une centrale électrique à haute vitesse et à haut rendement.
