Équipement de traitement des PCB pour chargeurs de magazines en acier inoxydable SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD250
Nombre De Pièces:	1 ensemble
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Chargeur de carte PCB

autre nom:

Chargeur de magazine de SMT

Énergie:

Pour les appareils de type à commande numérique

Pression de l'air:

4-6 bars

Épaisseur des PCB:

Minute 0.4mm

Sélection du ton:

10 à 40 mm

Vitesse du convoyeur:

0.5-20M/min ou sur mesure

La communication:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Mettre en évidence:

Chargeur de revêtements de ligne SMT de 6 bar

Chargeur de chargeur de revêtement de ligne SMT de 20 M/min

Copiez la machine de traitement des PCB Nutek

Description du produit

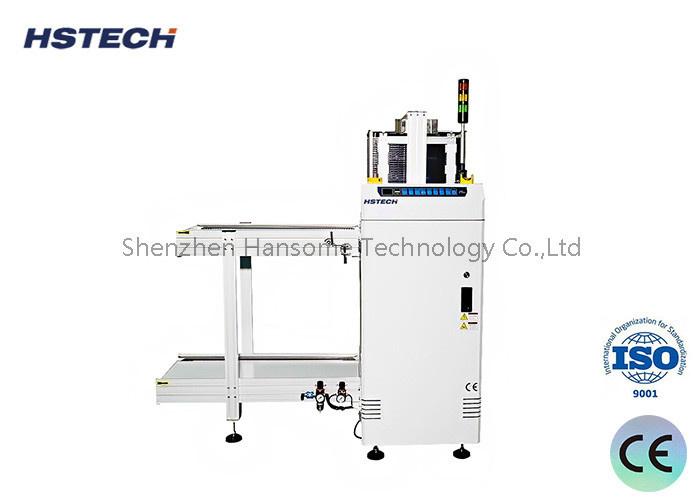

Équipement de traitement des PCB pour chargeurs de magazines en acier inoxydable SMT

Application du projet

Cette machine est une machine de chargement de PCB, utilisée pour transporter la carte PCB des rayonnages de magazines à la ligne de production SMT.

Caractéristiques

1, le système de commande à boutons LED traditionnel.

2, travaille avec 3 rayonnages de magazines.

3, Stabilité de la structure en acier inoxydable.

4, réglage de largeur lisse et parallèle.

5, affichage de lumière LED 3 couleurs.

6, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.

7Aucune garantie de rupture de PCB pendant le chargement et le déchargement.

8, compatibles avec le SMEMA.

9, CE, adapté au marché européen.

Spécification

Modèle	HS-LD250
Nom du produit	Le chargeur de PCB
Hauteur du transport	920 ± 20 mm
Temps de chargement des PCB	Environ 6 secondes
Temps de remplacement du chargeur	Environ 30 secondes.
Direction du transport	L~R, ou R~L
Opération	Fonctionnement du front
Côté fixe de la voie	Côté avant ((ou spécifier)
Énergie électrique	220V,50/60Hz,± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Quantité de charge	Côté supérieur: 1 pc, côté inférieur: 2 pc
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Vitesse du convoyeur	0.5-20M/min ou sur mesure
Signalisation	Le SMEMA

Sélection du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460: le code de référence
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Taille de la machine	Pour les pièces détachées:	16508801200 mm	18009401200 mm	180010101200 mm
Taille du chargeur	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Le poids	140 kg	180 kg	220 kg ou plus	260 kg
