Haute efficacité 90° 180° PCB Tourner le convoyeur de changement de direction avec 3 couleurs Tour Light

Name: Haute efficacité 90° 180° PCB Tourner le convoyeur de changement de direction avec 3 couleurs Tour Light
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: Le HS-SZ350
Price: 85.00 USD
Availability: InStock

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-SZ350
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Le convoyeur à rotation de PCB

Alimentation:

AC100-230V

Degré de tour:

90 degrés, 180degree, 270degree

Signal:

SMEMA

Contol:

Écran tactile

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

90° 180° convoyeur de virage de PCB

convoyeur de changement de direction de PCB avec tour lumineuse

équipement de manutention de PCB à haut rendement

Description du produit

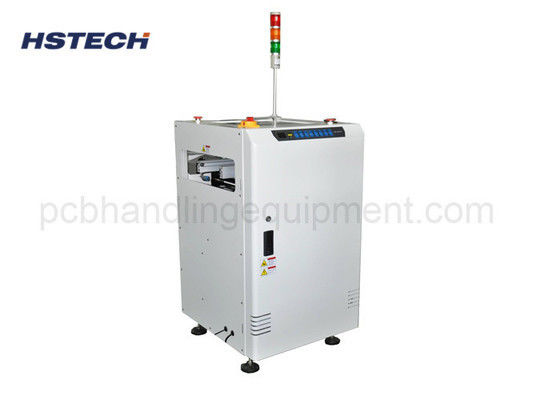

Convoyeur tournant pour PCB SMT 90°/180° avec tour lumineuse 3 couleurs

Le convoyeur tournant pour PCB à changement de direction de flux SMT est un dispositif de transfert automatisé spécialisé conçu pour les lignes de production d'assemblages SMT, prenant en charge la redirection de direction des PCB à 90°, 180° et 270°. Équipé d'une tour d'éclairage standard à 3 couleurs pour une indication en temps réel de l'état de la machine, ce convoyeur rotatif connecte de manière transparente les équipements SMT avant et arrière, permettant une commutation flexible du flux des circuits imprimés sur des lignes de production entièrement automatisées.

Caractéristiques principales du produit

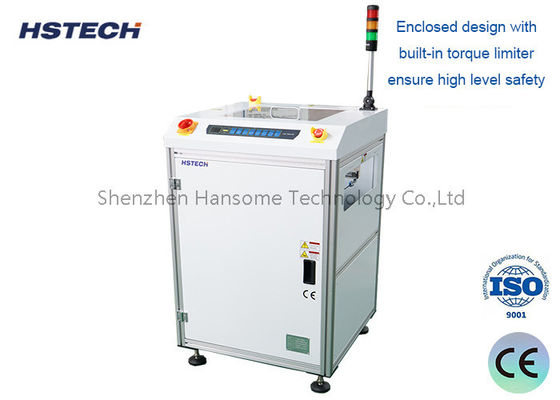

Structure de sécurité entièrement fermée :La conception du boîtier scellé avec limiteur de couple intégré empêche la surcharge mécanique et l'écrasement du PCB pendant la rotation
Couvercle de sécurité supérieur à ouverture rapide :Accès complet aux composants internes pour une maintenance facile et des temps d'arrêt réduits

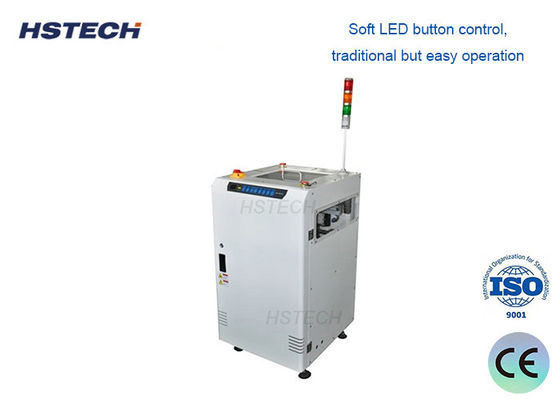

Boutons de commande physiques conviviaux :Commandes intuitives du panneau latéral pour les opérations de démarrage, d'arrêt, de réinitialisation et d'urgence
Mécanisme rotatif de haute précision :Un roulement de précision et un ensemble servomoteur assurent une rotation stable et sans vibrations
Écart de transfert minimisé :L'amarrage optimisé des rouleaux élimine le blocage des bords du PCB et l'inclinaison de la carte
Logique de flux de trafic personnalisable :Modes de retard de signal, de séquence de transfert et de déclenchement d'angle de braquage programmables
Réglage parallèle de la largeur de la vis mère :Le système à double vis mère maintient un parallélisme horizontal parfait
Compatibilité des communications SMEMA :Interface standard pour une intégration transparente avec tous les équipements SMT courants

Spécifications techniques

Paramètre	Détails
Fonction principale	Rediriger la direction du flux de PCB ; prend en charge des angles de rotation de 90°, 180°, 270°
Hauteur de transport standard	910 ± 20 mm (correspond aux normes mondiales d'équipement SMT)
Direction de transport	Prise en charge bidirectionnelle de gauche à droite/de droite à gauche
Temps de cycle standard	Env. 5 secondes par cycle de tour complet
Alimentation	AC 100-230 V, monophasé, tension universelle 50/60 Hz
Pression atmosphérique de travail	Alimentation en air comprimé 4-6 bars
Consommation d'air maximale	10 L/min en fonctionnement continu à pleine charge
Épaisseur minimale du PCB	0,4 mm (prend en charge les circuits imprimés ultra-fins, flexibles et rigides)
Signal de communication	Interface de signal standard de l'industrie SMEMA

Options du modèle standard

Modèle HS-SZ350

Taille de traitement des PCB :50×50 - 450×350 millimètres
Dimension de la machine :700×750×1200 millimètres
Poids net :150 kg
Applications :Cartes de téléphonie mobile, modules de capteurs, appareils électroniques portables, petits panneaux de circuits de commande. Encombrement compact idéal pour les espaces d'atelier limités.

Modèle HS-SZ460

Taille de traitement des PCB :50×50 - 550×460 millimètres
Dimension de la machine :840×890×1200 millimètres
Poids net :180 kg
Applications :Cartes de commande automobiles, cartes mères d'alimentation, cartes de commande principales industrielles, grands panneaux de commande LED. Capacité de charge plus élevée pour les circuits imprimés multicouches lourds.

Scénarios d'application

• Lignes de production de patchs SMT entièrement automatiques
• Transfert directionnel post-refusion de PCB et tournage de disposition de ligne
• Connexion de ligne de station d'inspection AOI, SPI, rayons X
• Electronique automobile, électronique grand public, assemblage de circuits pour dispositifs médicaux
• Ateliers de fabrication de tableaux de commande d'appareils électroménagers intelligents
• Transmission logistique automatisée et sans pilote des PCB en usine sombre

Avantages du produit et avantages client

Réduisez le taux de rebut des PCB :Une rotation précise et un espace de transfert étroit évitent les dommages à la carte et la perte de composants
Dépendance réduite au travail :La liaison SMEMA permet un fonctionnement entièrement automatique sans manipulation manuelle
Disposition de ligne flexible :La capacité de tournage multi-angle optimise l'utilisation de l'espace de l'usine
Faible coût de maintenance :La conception du couvercle à ouverture rapide simplifie l'entretien quotidien et réduit les temps d'arrêt
Compatibilité globale :L'alimentation à large tension et le signal SMEMA standard prennent en charge les marchés internationaux
Norme de sécurité élevée :Le limiteur de couple et le boîtier fermé évitent les accidents de sécurité
