Machine de routeur de carte PCB Depaneling

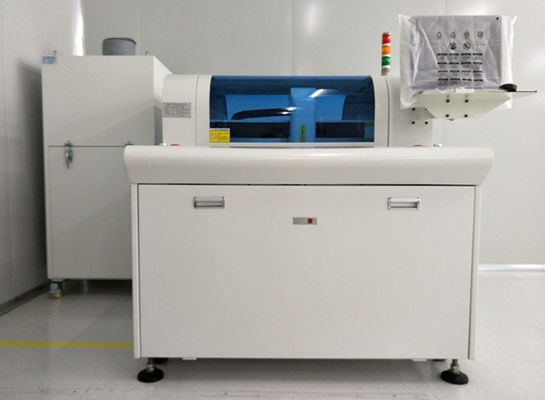

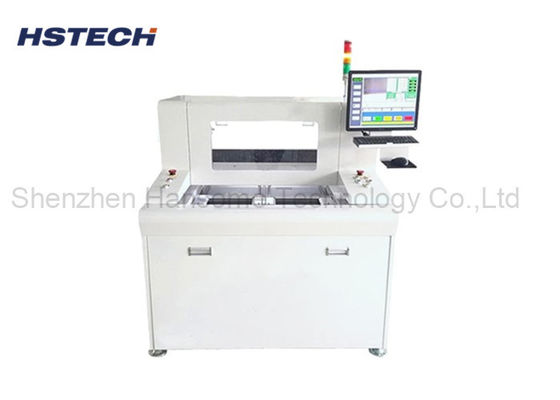

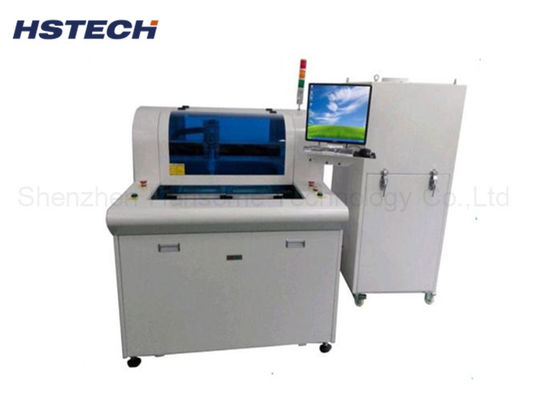

Machine automatique de Depanling de carte PCB de machine de routeur de PCBA d'axe de double plate-forme 4 avec la détection de CCD

Machine automatique de Depanling de carte PCB de machine de routeur de PCBA d'axe de double plate-forme 4 avec la détection de CCD

Nom De Marque:	HSTECH
Numéro De Modèle:	RM-560
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de routeur de PCBA

Autre nom:

Routeur automatique de carte PCB

Tension:

AC380V 50Hz

Fuseau de routage:

6000 tr/min

Poids brut:

700 kg

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Machine de routeur PCBA à 4 axes avec détection CCD

machine de dépannage automatique de PCB avec CCD

routeur de dépannage de PCB à double plate-forme

Description du produit

Machine de routeur PCBA à double plateforme à 4 axes

Machine automatique de dépannage de PCB avec détection CCD pour la séparation de précision des assemblages PCBA post-processus SMT.

Vue d'ensemble du produit

Ce routeur automatique double plateforme de dépannage de PCB est un équipement de séparation de précision spécialement conçu pour la découpe SMT post-processus PCBA.un système de servo-entraînement complet à 4 axes, et une broche de routage à haute vitesse stable de 6000 tr/min, la machine fonctionne entièrement automatiquement en suivant des chemins de coupe préprogrammés.

Il gère efficacement les exigences de séparation pour les PCB reliés à un trou à tampon, les cartes de circuits courbes et divers ensembles de forme irrégulière,remplacer les séparateurs V-Cut traditionnels obsolètes pour fournir des produits plus propres, des résultats de dépannage sans stress.

Utilisant le système d'exploitation Windows avec détection de positionnement visuel CCD intégrée, les opérateurs peuvent surveiller en temps réel l'ensemble de la procédure de coupe,assurer une précision d'usinage stable et une qualité constante des PCB finis pour la production de masse d'électronique.

Principe de fonctionnement

Importer des fichiers et des programmes:Les opérateurs importent des fichiers PCB Gerber ou marquent manuellement les pistes de coupe sur le système de contrôle tactile Windows pour générer des programmes de routage indépendants pour chaque modèle de carte.
Étalonnage de positionnement visuel par CCD:La caméra CCD intégrée identifie automatiquement les marques fiduciaires du PCB pour calibrer les voies de coupe, éliminant les erreurs de positionnement manuelles.
Routage de précision servo-conduit:Le système de servomoteur à 4 axes entraîne la broche à haute vitesse de 6000 tr/min pour se déplacer le long des chemins prédéfinis.Le bit d'acheminement pointu coupe à travers les onglets de connexion de PCB doucement sans étirer ou fissurer les composants sur PCBA.
Rassemblement des poussières et sortie du panneau fini:Un collecteur de poussière interne intégré absorbe tous les débris de coupe et la poussière de résine pendant le fonctionnement pour garder la zone de travail propre.

Principales caractéristiques

Fuseau de routage à grande vitesse de 6000 tr/min. pour une coupe en douceur avec de faibles vibrations et sans dommages aux composants
Conception de table de travail indépendante double pour le chargement et le déchargement alternatifs afin de maximiser l'efficacité de la production
Transmission de guidage linéaire HIWIN complète pour un mouvement ultra-smooth, une longue durée de vie et une précision de coupe stable
Servo-moteur à traction intégrale à 4 axes avec contrôle de position précis et erreur de positionnement répétée inférieure à 0,02 mm
Système d'exploitation intelligent Windows prenant en charge l'importation directe de fichiers Gerber et le positionnement manuel point à point
Système de détection visuelle CCD intégré pour la surveillance en temps réel de la voie et la correction automatique du décalage
Collecteur de poussière puissant intégré pour collecter la poudre de PCB et les débris de coupe, protégeant le fuseau et l'environnement de l'atelier
Large compatibilité des matériaux, y compris les PCB rigides FR4, le substrat en aluminium, les circuits imprimés flexibles FPC et les circuits imprimés composites
Remplacement idéal des séparateurs V-Cut traditionnels, pour le traitement des panneaux reliés par un trou à tampon et des panneaux courbés de forme spéciale
Faible bruit de fonctionnement, carrosserie compacte, entretien facile et formation simple de l'opérateur

Spécifications techniques

Modèle	RM-560
La structure	Autres appareils pour la fabrication des produits du noyau ou de la tôle
Taille de la machine (mm)	100012001550
Poids brut	700 kg
Taille du capteur de poussière (mm)	6256001600
Méthode de collecte des poussières	Collecte du fond
Taille de la plateforme de travail	300*400 mm
Type de conduite de plateforme	Plateforme rotative double, trancheuse de précision avec onduleur à moteur à trois phases
Système de conduite	Axe X/Y/Z entraîné par un servomoteur, axe W entraîné par un onduleur de fréquence à moteur triphasé
Fuseau de routage	6 000 tours par minute
Vitesse de coupe	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Répétition exacte	± 0,02 mm
Vitesse de déplacement de l'axe	800 mm/s
Système de l'axe Z	À vis, à double guidage
Kit de routeur	Coupeuse de fraisage, φ0,8 ~ φ3,0 rotation à gauche, acier à tungstène
Contrôle de la durée de vie des outils	Contrôle des programmes logiciels
Fonction de protection active	Rideau de lumière de sécurité
Porte de sécurité	Porte manuelle
Alarme d' erreur	- Oui, oui.
Méthode du programme	Autoprogramme, caméra contrôlée par clavier et souris

Matériaux de PCB compatibles

Plaque de circuit rigide FR4, PCB à base d'aluminium, carte flexible FPC, carte composite CEM-1, PCB à couches multiples minces

Principales applications de dépannage

Panneaux de circuits imprimés reliés à un trou à tampon
Circuits à contours incurvés irréguliers
Ensembles fins et délicats avec des composants SMT sensibles
Prototypes de PCBA de petits lots et lignes de production de masse à grands volumes
