Machine de routeur de carte PCB Depaneling

Machine de dépannage de routeur à table jumelle automatique

Nom De Marque:	HSTECH
Numéro De Modèle:	RT-350/RT360
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur de carte PCB Depaneling

Couleur:

Blanc

Plateforme:

Le double.

Outil de coupe:

Bits de routage

Système de fonctionnement:

Les fenêtres

Collecte de poussière:

Collecteur de poussière

Garantie:

1 année

Voltage:

AC220V à 50 Hz

Détails d'emballage:

Emballage en bois avec mousse

Capacité d'approvisionnement:

20 ensembles par mois

Mettre en évidence:

Machine de dépannage automatique de routeur à spindle

Machine de dépannage de routeur à table jumelle

Machine de dépannage de routeur de circuits imprimés

Description du produit

Machine de dépannage de routeur à table jumelle automatique à broche

Principales caractéristiques
1Système d'exploitation logiciel chinois/anglais
2.Mode de programmation de la caméra haute vitesse de la marque allemande Basler
3.Equipé d'un outil de routage automatique ((bit) changeant, détection de rupture de l'outil, fonction de correction de la hauteur de l'outil
4.travail à deux tables en continu pour améliorer l'efficacité de la production

Spécification

Modèle de machine	NT1dépôt	NT1département	RT3103 défense	RTdépartement d'État
Taille de coupe des PCB	340*360 mm	340*360 mm	340*360 mm	350*250 mm
Objet de coupe	lignes, points, arcs, cercles, etc.	lignes, points, arcs, cercles, etc.	lignes, points, arcs, cercles, etc.	V-Groove, trou d'emboutissage, point circulaire, etc.
Table de coupe	Table jumelle	Table jumelle	Table jumelle	Table jumelle
Précision de coupe	± 0,08 mm	± 0,05 mm	± 0,05 mm	± 0,05 mm
Précision de répétition	±0,015 mm	± 0,01 mm	± 0,01 mm	± 0,01 mm
Vitesse de déplacement maximale de l'axe	Le système de freinage doit être équipé d'un dispositif de freinage de la ligne de freinage de la ligne de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de la ligne de freinage de la ligne de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de la ligne de freinage de la ligne de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de la ligne de freinage de la ligne de freinage.
Le moulin à rouleaux	Marque chinoise	Spindle de marque chinoise/NSK (facultatif)	Japon NSK/Allemagne Sycotec	V-blade + broche de marque chinoise
Mode de changement d'outil	Changement manuel de l'outil	Changement manuel de l'outil	Automatique	Changement manuel de l'outil
Vitesse de routage de la broche	Le nombre maximal de tours est de 60000 tours par minute.	Le nombre maximal de tours est de 60000 tours par minute.	Le nombre maximal de tours est de 60000 tours par minute.	Le nombre maximal de tours est de 60000 tours par minute.
Détection des outils	Écroulement automatique de l'outil, bris d'outil	Écroulement automatique de l'outil, bris d'outil	Détection automatique de l'enfoncement, de la rupture et du glissement des outils	Détection automatique de l'enfoncement, de la rupture et du glissement des outils
Vitesse de coupe	Réglable à 5 ̊100 mm/s	Réglable à 5 ̊100 mm/s	Réglable à 5 ̊100 mm/s	Réglable à 5 ̊100 mm/s
Épaisseur de coupe des PCB	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Méthode de programmation	Tout le panneau de photographie, l'enseignement de la ligne de dessin	Tout le panneau de photographie, l'enseignement de la ligne de dessin	Tout le panneau de photographie, l'enseignement de la ligne de dessin	Tout le panneau de photographie, l'enseignement de la ligne de dessin
Méthode de contrôle	Contrôle de précision PC sur 4 axes	Régulation de la précision PC sur 6 axes	Régulation de la précision PC sur 6 axes	Régulation de la précision PC sur 6 axes
Moteur à propulsion X,Y1,Y2,Z	Servo pilote de marque chinoise	Servo-conducteur PanasonicA6	Servo-conducteur PanasonicA6	Servo-conducteur PanasonicA6
Taille des bits de routage appropriés	0.8·3.0MM	0.8·3.0MM	0.8·3.0MM	0.8·3.0MM
Énergie électrique	Le système de freinage doit être équipé d'un dispositif de freinage de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de freinage.	Le système de freinage doit être équipé d'un dispositif de freinage de freinage.
Taille de la machine	Je vous en prie. (de 1 180 mm à 1 180 mm à 1 350 mm)	Je vous en prie. (de 1 180 mm à 1 180 mm à 1 350 mm)	Je vous en prie. (de 1 180 mm à 1 180 mm à 1 350 mm)	Je vous en prie. (de 1 180 mm à 1 180 mm à 1 350 mm)
Poids de la machine	800 kg	800 kg	800 kg	800 kg
Puissance du dépoussiéreur	3 chevaux	3 chevaux	3 chevaux	3 chevaux
Appareil de dépoussiérage	AC380V à 3 phases	AC380V à 3 phases	AC380V à 3 phases	AC380V à 3 phases
Taille sans poussière	Je vous en prie. Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Je vous en prie. Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Je vous en prie. Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Je vous en prie. Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Poids du dépoussiéreur	155 kg	155 kg	155 kg	155 kg
Méthode de nettoyage des poussières	Nettoyage de la taille supérieure/inférieure (facultatif)	Nettoyage de la taille supérieure/inférieure (facultatif)	Nettoyage de la taille supérieure/inférieure (facultatif)	Nettoyage de la taille supérieure/inférieure (facultatif)

Principales caractéristiques
1.Informations sur le dispositif

Affiche les informations sur l'état de la machine, y compris l'utilisation des caméras, des sources lumineuses, des outils, etc.

2. Éditeur de programme
Dans ce mode, la ligne de coupe peut être éditée rapidement et avec précision grâce à la méthode d'enseignement d'image.

3. Programme du système
Dans ce mode, l'utilisateur n'a qu'à définir le point de départ et le point de fin, et la machine complète automatiquement l'ensemble du processus de coupe.

4. Correction de position
Dans cette interface, vous pouvez définir la position. Lorsque la position est atteinte, la machine détecte automatiquement et s'arrête.

5.Mode manuel
Dans ce mode, l'utilisateur peut contrôler manuellement diverses actions de la machine, y compris le mouvement de l'axe X/Y, la rotation de l'outil, etc.

6- Maintenez les réglages.
Dans cette interface, vous pouvez voir le journal de travail de la machine, y compris la date de production, les heures de travail, les dossiers de défauts, etc.

7.Paramètres du processus
Dans cette interface, vous pouvez définir divers paramètres de la machine, y compris les paramètres de la caméra, les paramètres de la source lumineuse, les paramètres de l'outil, etc.

Les avantages

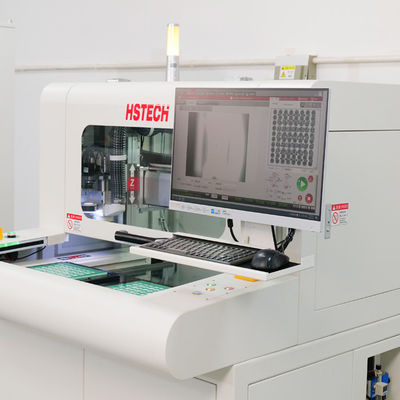

Deux tables à travers la caméra allemande à grande vitesse pour exécuter toute la photographie du tableau puis la programmation, totalement différente de la méthode de programmation traditionnelle.

Machine de dépannage de routeur à table jumelle automatique 0

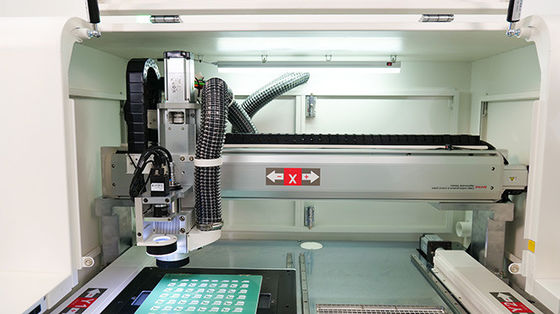

Équipé d'un outil de routage automatique ((bit) changeant, de détection de panne d'outil, de fonction de correction de hauteur d'outil.

Machine de dépannage de routeur à table jumelle automatique 1

Fonction de correction automatique de l'outil pour éviter les problèmes de déviation de hauteur lors du changement d'outil

Machine de dépannage de routeur à table jumelle automatique 2

Des tables doubles fonctionnent en continu pour maximiser la productivité de la machine

Machine de dépannage de routeur à table jumelle automatique 3

Corps de la machine et collecteur de poussière

Machine de dépannage de routeur à table jumelle automatique 5
