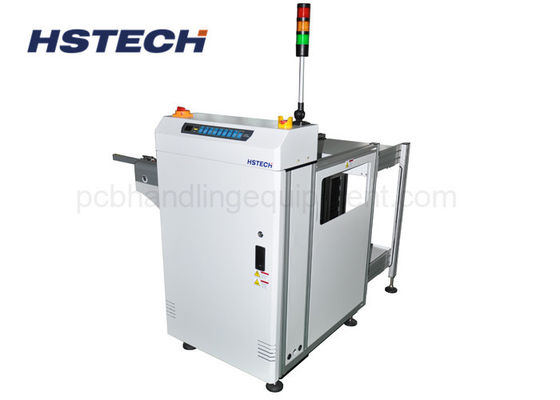

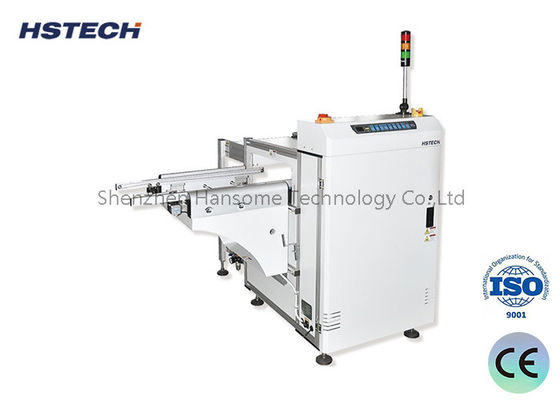

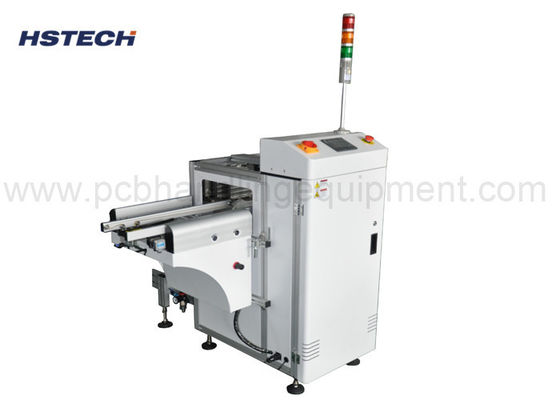

Double chargeur type conception de module de Unlaoder L à 90 degrés avec compatible SMEMA

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD250
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Chargeur de carte PCB

Pression atmosphérique:

4-6 barres

Alimentation:

Pour les appareils de type à commande numérique

Épaisseur du PCB:

Minimum 0,4 mm

Opération:

Opération avant

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Déchargeur de circuits imprimés double magazine

déchargeur de type L à 90 degrés

module de circuits imprimés compatible SMEMA

Description du produit

Conception de module de type L de déchargeur à 90 degrés à double chargeur avec compatibilité SMEMA

Notre chargeur de PCB sert d’équipement périphérique d’automatisation frontal essentiel pour les lignes de production CMS complètes. Conçu pour alimenter automatiquement les PCB nus, il permet un transport stable et transparent des PCB à travers les machines de transfert, les imprimantes et autres équipements de processus SMT. Conçu pour répondre aux exigences élevées en matière d'assemblage électronique des usines EMS, des fabricants de PCB et des sous-traitants électroniques, ce chargeur combine une vitesse de fonctionnement élevée, une durée de vie prolongée et une protection complète des PCB. Entièrement compatible avec le signal SMEMA, il s'intègre parfaitement à toutes les grandes marques internationales d'équipements CMS pour établir des lignes de production de liaison entièrement automatiques.

Caractéristiques principales du produit

Structure anti-poussière entièrement fermée :Le boîtier complet de l'armoire isole efficacement la poussière, les débris et les particules d'atelier, empêchant ainsi la contamination de la surface des circuits imprimés, les rayures et l'oxydation pendant l'alimentation.
Fenêtre d'observation visuelle :La fenêtre transparente permet une surveillance claire de l'état d'alimentation, de transport et de remplacement du magasin de PCB sans ouvrir le capot de la machine.
Corps de machine en acier inoxydable SS304 :La construction en acier inoxydable de qualité supérieure offre une résistance à la rouille, à la corrosion, une dureté élevée et une résistance à la déformation pour un fonctionnement continu 24 heures sur 24.
Cadre mécanique robuste renforcé :Les profils en acier épaissi optimisent l'équilibre mécanique et la suppression des vibrations lors du fonctionnement à grande vitesse.
Réglage de la largeur parallèle en douceur :Le mécanisme de réglage de précision permet une modification fluide de la largeur de piste pour différentes tailles de PCB sans biais ni blocage.
Capacité de chargement du porte-revues triple :Prend en charge 3 porte-revues simultanément (1 supérieur, 2 inférieurs) pour réduire la fréquence de remplacement manuel et prolonger le temps d'alimentation automatique.
Pinces pneumatiques pour magasin supérieur et inférieur :Les pinces de verrouillage pneumatiques fixent solidement les porte-revues pendant le fonctionnement pour éviter les déplacements et les vibrations.
Garantie zéro bris de PCB :La bande transporteuse à contact souple optimisée, le contrôle précis de la vitesse et la conception d'alimentation tampon éliminent les fissures des PCB et les dommages aux bords.
Compatibilité totale des signaux SMEMA :L'interface de communication SMEMA standard permet une liaison automatique avec les équipements SMT en amont et en aval.

Spécifications techniques complètes

Paramètre	Spécification
Nom complet du produit	Machine de chargement de PCB compatible SMEMA anti-poussière SS304
Vitesse du convoyeur standard	0,5 à 20 M/Min (vitesse personnalisée disponible)
Hauteur de transport des PCB	910 ± 30 mm (norme d'équipement SMT universelle)
Cycle de chargement d'un seul PCB	Environ 6 secondes par planche
Temps de remplacement du chargeur	Environ 30 secondes pour un échange complet de chargeur
Direction de transport	De gauche à droite (L → R) ou de droite à gauche (R → L), commutable
Mode de fonctionnement	Fonctionnement du panneau avant
Rail côté fixe	Face avant fixe (disposition personnalisée disponible)
Alimentation standard	AC 220 V, 50/60 Hz, tolérance ±10 %
Pression atmosphérique de travail	Alimentation en air comprimé de 4 à 6 bars
Épaisseur minimale du PCB	0,4 mm
Configuration du magasin	Couche supérieure : 1 support ; Couche inférieure : 2 grilles (3 au total)
Emplacement du magazine en option	Pas de 1 mm, 4 mm, 10 mm (standard 40 mm)
Communication de liaison	Signal industriel standard SMEMA

Guide de sélection du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Longueur de PCB efficace	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Taille de la machine	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Taille du chargeur	355320563mm	460400563mm	535460570mm	535530570mm
Poids	140 kg	180 kg	220 kg	260 kg

Avantages de la production et de la valeur client

Réduisez le coût du travail manuel :La conception à triple chargeur prolonge le temps d'alimentation automatique continue, réduisant ainsi la fréquence de remplacement manuel et la main-d'œuvre.

Stabiliser le rendement de production :Le boîtier anti-poussière et le transport tampon souple empêchent la contamination, les rayures et la casse des PCB, minimisant ainsi les taux de défauts.

Forte adaptabilité inter-marques :L'interface SMEMA universelle et la hauteur standard connectent tous les équipements SMT grand public sans modification.

Faible entretien à long terme :Le cadre en acier inoxydable SS304 et la structure renforcée réduisent les pannes de composants et les dépenses de maintenance.

Prise en charge flexible de la personnalisation :Plusieurs options personnalisables, notamment la vitesse du convoyeur, l'espacement du magasin et la disposition des voies.

Adaptabilité de production diversifiée :Fonctionnement stable pour la production de masse et les lots de prototypes à forte mixité.
