L'acier inoxydable guide rails PCB convoyeur de rejet de vitesse réglable pour la ligne de production SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les véhicules à moteur à combustion
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Convoyeur de rejet de carte PCB

API:

Mitsubishi

Capteur:

MALADE

Condition:

Nouveau

Matériel:

Structure inoxydable/en aluminium

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

convoyeur de rejet de PCB en acier inoxydable

convoyeur SMT réglable en vitesse

Équipement de manutention de PCB avec garantie

Description du produit

Convoyeur de rejet de PCB de rail de guidage en acier inoxydable

Vitesse réglable pour la ligne de production SMT

Vue d'ensemble du produit

Notre convoyeur de rejet de circuits imprimés de la série HS-CVN est un convoyeur de séparation en ligne SMT personnalisé intégré au contrôle PLC de Mitsubishi et à la configuration de capteur photoélectrique de la marque Sick.à consommation de puissance nominale maximale de 100 VA, il est conçu pour le tri automatique des cartes PCB qualifiées (OK) et défectueuses (NG) sur les lignes de production d'assemblage SMT complètes.

Ce convoyeur de rejet en ligne est spécialement déployé immédiatement après l'inspection AOI du PCB, l'essai SPI ou la station de contrôle visuel après reflux.Il permet le détournement automatique des PCB défectueux sans arrêter l'ensemble du flux de production SMT en amont et en avalAlors que les circuits imprimés défectueux sont détournés pour être retravaillés ou détruits, les bons PCB continuent à être transportés sans interruption vers des processus de suivi tels que l'assemblage des composants, le collage ou les tests finaux.

Nous fournissons deux modèles standard: HS-CVN350 et HS-CVN460 pour couvrir les différentes exigences de dimension des PCB..

Spécifications techniques

Point de spécification	Pour les véhicules à moteur à combustion	Le numéro HS-CVN460
Le numéro de modèle.	Pour les véhicules à moteur à combustion	Le numéro HS-CVN460
Dimensions effectives des PCB	50 × 50 mm ~ 450 × 350 mm	50 × 50 mm ~ 550 × 460 mm
Dimension globale de la machine	1000 × 690 × 930 mm	Pour les véhicules à moteur à combustion
Poids net	70 kilos	90 kg
Hauteur de travail du transport	910 ± 20 mm	910 ± 20 mm
Direction du transport des PCB	De gauche à droite / De droite à gauche	De gauche à droite / De droite à gauche
Vitesse de transport réglable	0.5 à 20 m/min	0.5 à 20 m/min
Énergie d'entrée	AC100V~230V, phase unique, 50/60Hz	AC100V~230V, phase unique, 50/60Hz
Consommation de puissance nominale maximale	100 VA ou plus	100 VA ou plus
Pression d'air de travail requise	4 à 6 bar	4 à 6 bar
Consommation maximale d'air	10 L/min	10 L/min
Interface de communication	Le SMEMA	Le SMEMA

Caractéristiques principales et avantages

Trois modes de fonctionnement:Mode de rejet, mode d'inspection et mode de contournement pour une planification de production flexible
Structure intégrée modulaire:Simplifie l'installation, l'entretien et le remplacement des composants
Cadre à haute stabilité:La construction soudée robuste empêche les tremblements et les déviations pendant le fonctionnement continu

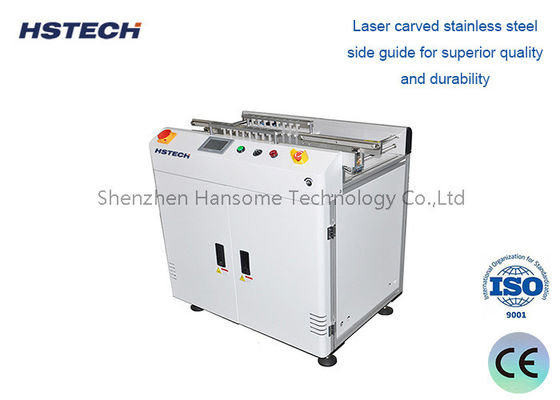

Ferrovie de guidage en acier inoxydable gravée au laser:Résistant à l'usure, anti-rouille et longue durée de vie
Le repos de bras ergonomique:Réduit la fatigue de l'opérateur lors de l'inspection manuelle
Réglage de la largeur de vis à plomb de précision:Réglage des rails de guidage synchrones pour différentes largeurs de PCB
Dimensions personnalisables:Disponible en longueurs et tailles personnalisées pour correspondre aux dispositions de la ligne de production
Régulation de la vitesse variable sans pas:réglable en continu de 0,5 à 20 m/min
Compatibilité universelle SMEMA:Intégre parfaitement avec toutes les principales marques d'équipements SMT
Composants électriques haut de gamme:Les capteurs Mitsubishi PLC et Sick assurent une détection et un rejet précis des PCB

Principe de fonctionnement

Lorsque l'équipement d'inspection en amont envoie un signal de défaut NG via la communication SMEMA, le capteur Sick intégré détecte la position du PCB.Le PLC de Mitsubishi traite le signal et active le mécanisme de rejet pneumatiqueLes PCB défectueux sont automatiquement envoyés dans la zone de stockage des rejets, tandis que les PCB qualifiés continuent sans interruption dans les processus SMT suivants.

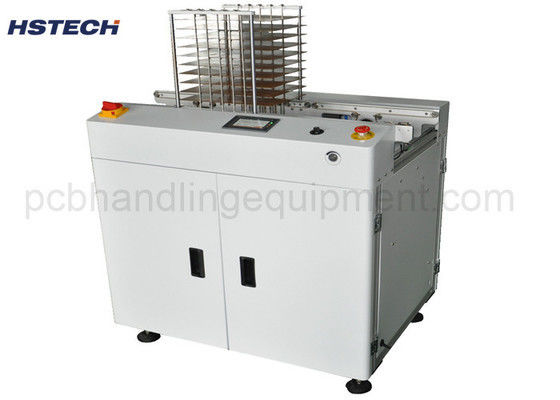

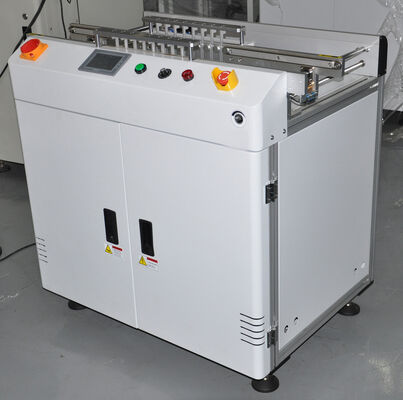

Images du produit
