Machine de routeur de carte PCB Depaneling

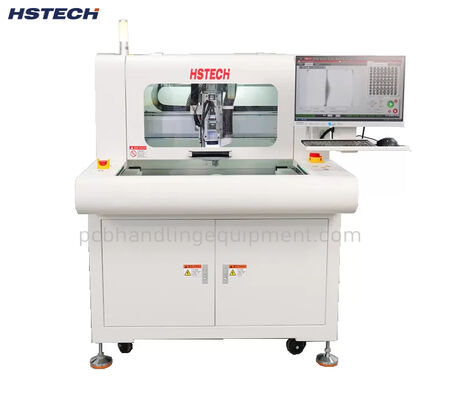

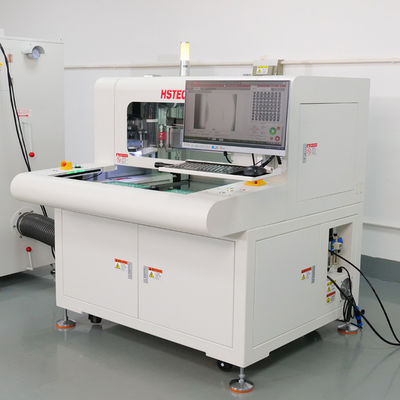

Machine automatique à double fuseau de dépannage de PCB à grande vitesse pour la découpe PCBA à haute densité

Machine automatique à double fuseau de dépannage de PCB à grande vitesse pour la découpe PCBA à haute densité

Nom De Marque:	HSTECH
Numéro De Modèle:	RT350/RT360/RT360A
Nombre De Pièces:	1 pièce
Prix:	negotiable
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de routeur de PCBA

Outil de coupe:

Frappeur

Plate-forme:

Double

Récolte des déchets:

Collecteur de poussière

Tension:

AC220V 50Hz

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Machine de dépannage automatique de PCB à grande vitesse

Machine de découpe à double fuseau PCBA

Routeur de dépannage de circuits imprimés à haute densité

Description du produit

Machine de dépannage de PCB à double fuseau automatique à grande vitesse

Conçu pour la découpe PCBA haute densité avec précision, efficacité et fiabilité pour les applications d'assemblage SMT.

Vue d'ensemble du produit

La machine de dépannage de routeur PCB est une solution de dépannage électriquement contrôlée à haute performance conçue pour l'industrie de la fabrication d'électronique.Il sépare efficacement les cartes PCBA multi-up en unités individuelles avec une précision exceptionnelle, éliminant les contraintes mécaniques et les risques de qualité associés aux méthodes traditionnelles de dépannage manuel ou en V.

Dotée d'une broche à grande vitesse (jusqu'à 60 000 tr/min) et d'un contrôle de mouvement servo avancé, cette machine est idéale pour le dépannage de petites et moyennes cartes PCBA, y compris les cartes à haute densité,conceptions complexesCertains modèles dotés de deux platesformes de travail permettent une production continue, minimisant les temps d'arrêt et maximisant le débit sur les chaînes de montage SMT.

Principe de travail de base

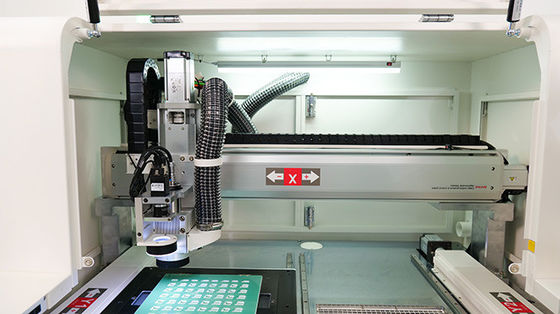

Contrairement aux techniques de dépannage conventionnelles, la machine de dépannage PCB Router utilise une fraiseuse à acier au tungstène rotative à grande vitesse pour couper le long des chemins préprogrammés sur le PCB.Ce procédé avancé offre des avantages importants:

Pas de contrainte mécanique:La fraiseuse élimine le matériau de manière propre, évitant de se plier, de se fissurer ou d'endommager les composants
Coupe de haute précision:Le système servo-entraîné assure des chemins de coupe cohérents sur des planches complexes à haute densité
Des bords propres et sans écailles:Une broche à grande vitesse et un collecteur de poussière dédié éliminent les débris et réduisent la formation de taches
Pistes programmables:Prend en charge les conceptions personnalisées, y compris les formes irrégulières et les mises en page multi-ups

Principales caractéristiques et avantages

Caractéristique	Détails	Les avantages
Contrôle électrique, pas besoin de source d'air	Fonctionne à l'électricité pure, éliminant les conduites d'air comprimé	Simplifie l'installation, réduit les coûts d'infrastructure, évite les temps d'arrêt de l'air
Haute stabilité et entretien facile	Conception mécanique robuste avec des composants de précision et une structure ouverte	Réduit au minimum les pannes, réduit le temps de maintenance, prolonge la durée de vie
Opération simple et temps de changement court	Logiciel convivial avec commande clavier/souris et programmation intuitive	Réduit la formation de l'opérateur, permet de changer rapidement de poste, maximise le temps de fonctionnement
Plateformes de travail doubles (modèles choisis)	Des plates-formes de travail rotatives doubles permettent le chargement/déchargement pendant la coupe	Double l'efficacité de la production, élimine les temps d'inactivité entre les lots
Spindle à grande vitesse (jusqu'à 60 000 tr/min)	Spindle de refroidissement automatique de 5000 à 60000 tr/min avec coupeuse en acier au tungstène	Fournit des coupes propres et rapides sur divers matériaux de PCB pour tous les volumes de production
Système de collecte des poussières au fond	Collecteur de poussière de grande capacité avec conception de collecte en fond	Capture les débris de fraisage, maintient l'atelier propre, empêche la contamination des composants

Spécifications du produit

Nom de l'article	NT1dépôt	RT360, RT360A
Modèle	NT1dépôt	RT360, RT360A
La structure	Plateformes de travail à fuseau unique et à double fuseau	Spindle double, plateforme de travail double
Taille de la machine (mm)	100012001550	120014001550
Poids brut	700 kg	900 kg
Taille du capteur de poussière (mm)	6256001600	6256001600
Méthode de collecte des poussières	Collecte du fond	Collecte du fond
Taille de la plateforme de travail	300*400 mm	410*510 mm
Type de conduite de plateforme	Plateforme rotative double, trancheuse de précision avec onduleur à moteur à trois phases	Plateforme rotative double, trancheuse de précision avec onduleur à moteur à trois phases
Système de conduite	Axe X/Y/Z entraîné par un servomoteur; axe W entraîné par un onduleur de fréquence à moteur triphasé	Axe X/Y/Z entraîné par un servomoteur; axe W entraîné par un onduleur de fréquence à moteur triphasé
Fuseau de routage	5000 à 50000 tr/min, refroidissement automatique	5000 à 60000 tr/min, refroidissement automatique
Vitesse de coupe	1 ‰ 100 mm/s	1 ‰ 100 mm/s
Précision de coupe	± 0,05 mm	± 0,05 mm
Répétition exacte	± 0,02 mm	± 0,02 mm
Vitesse de déplacement de l'axe	800 mm/s	800 mm/s
Système de l'axe Z	À vis, à double guidage	À vis, à double guidage
Kit de routeur	Coupeuse à fraisage, φ0,8~φ3,0 rotation à gauche, charpente en acier tungstène	Coupeuse à fraisage, φ0,8~φ3,0 rotation à gauche, charpente en acier tungstène
Contrôle de la durée de vie des outils	Contrôle des programmes logiciels	Contrôle des programmes logiciels
Fonction de protection active	Rideau de lumière de sécurité	Rideau de lumière de sécurité
Porte de sécurité	Porte manuelle	Porte manuelle
Alarme d' erreur	- Oui, oui.	- Oui, oui.

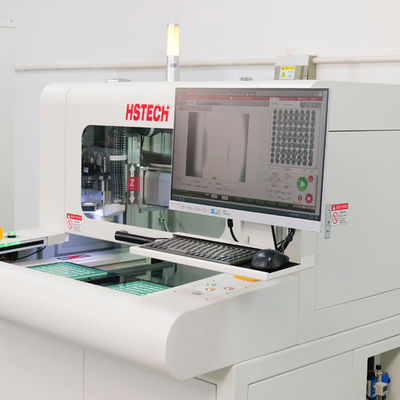

Méthode du programme	Autoprogramme, caméra contrôlée par clavier et souris	Autoprogramme, caméra contrôlée par clavier et souris

Applications et industries appropriées

Cette machine de dépannage PCB Router est largement utilisée dans les industries de fabrication d'électronique nécessitant un dépannage précis et sans stress:

Produits électroniques de consommation:Smartphones, appareils portables et appareils électroménagers avec des cartes PCBA de petite à moyenne taille
électronique automobile:ECU, capteurs et modules de commande nécessitant une fiabilité élevée
Produits médicaux:Équipement médical PCB dont l'intégrité des composants est critique
Télécommunications:Appareils de réseau et routeurs avec des composants à haute densité et à haute résonance
Contrôle industriel:PLC, moteurs et systèmes d'automatisation industrielle
