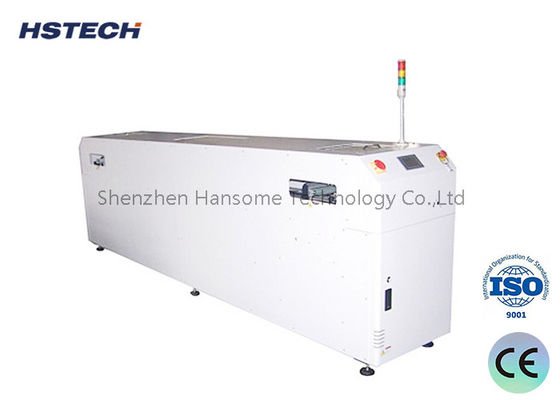

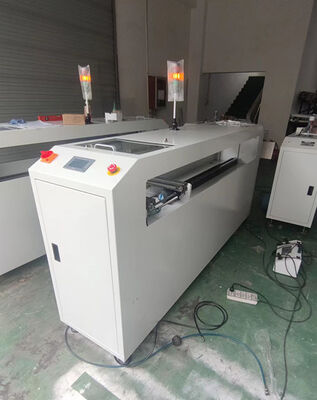

Contrôle par écran tactile PCB convoyeur de navette automatique Panneau de traitement de carte de PCB Équipement de transport

Contrôle par écran tactile PCB convoyeur de navette automatique Panneau de traitement de carte de PCB Équipement de transport

Nom De Marque: HSTECH
Numéro De Modèle: Le modèle HS-PYJ250
Nombre De Pièces: 1 pièce
Prix: Negotation
Conditions De Paiement: T/T
Capacité à Fournir: 50 PC/Mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ISO
Distance de traduction:
Standard 2200 mm (1 ~ 4ème rail) ou personnalisé
Méthode de traduction:
Moteur pas à pas + bande transporteuse
taille appropriée de carte PCB:
50*50~400*250mm
Direction de transfert:
LR ou RL
Hauteur de transport:
910 ± 20 mm
Dimensions de la machine:
600*2600*1200mm
Détails d'emballage:
En bois
Capacité d'approvisionnement:
50 PC/Mois
Description du produit
Contrôle par écran tactile intelligent du convoyeur de navette de circuits imprimés automatique du panneau de circuits imprimés équipement de manutention de transport pour la ligne de production SMT
Vue d'ensemble du produit

Ce convoyeur de navette PCB est spécialement conçu pour les applications de la ligne de production SMT et de la ligne d'assemblage électronique.le convoyeur de navette PCB réalise le transport automatique stable et le transit en douceur de diverses cartes PCB et panneaux de circuitÉquipé d'un système de contrôle intelligent à écran tactile, ce convoyeur automatique de navette de PCB prend en charge un réglage de vitesse flexible, un mode de fonctionnement programmable et une transmission de navette stable.qui améliore considérablement l'efficacité de la production et réalise un fonctionnement continu sans pilote dans le processus d'assemblage. En adoptant une structure de cadre industriel de haute qualité et des composants de transmission de précision, le convoyeur de navette SMT PCB présente un fonctionnement stable, un faible bruit, une grande durabilité et une longue durée de vie,parfaitement adapté à la configuration standard des ateliers de production automatisés modernes.

Caractéristiques
  • Conception de la sécurité du module.
  • Utilisez le moteur pas à pas.
  • Stable, équilibré et en mouvement précis.
  • Réglage de la largeur en douceur et en parallèle.
  • La direction du transport des PCB est conforme à l'exigence du client.
  • Panneau de commande à écran tactile.
  • Compatible avec le SMEMA.
Détails techniques
Fonction Cette unité est utilisée pour rediriger le flux de PCB vers différents canaux, de 2 lignes à 1 ligne, ou de 1 ligne à 2 lignes.
Modèle Le modèle HS-PYJ250
Hauteur du transport 910 ± 20 mm
Distance de traduction Standard 2200mm ((1 ~ 4ème rail) ou sur mesure
Temps de traduction Personnalisé
Méthode de traduction Moteur pas à pas + bande transporteuse
Rails fixes 1er et 4e rails fixés
Taille de PCB appropriée 50*50~400*250 mm
Direction de transfert L-R, ou R-L
Mode de transfert de PCB 2 en 1 sort, 1 en 2 sort, ou 2 en 2.
Pression de l'air 4 à 6 bar
Épaisseur des PCB Min 0,4 mm
Dimension de la machine 600*2600*1200 mm
Signalisation Le SMEMA
Applications communes
  • Les lignes de montage SMT:Connexion des machines Pick & Place aux fours à reflux ou aux systèmes d'inspection AOI/AXI.
  • Tests de PCB:Servant de tampon entre les stations de test fonctionnels.
  • Fabrication souple:Permettre aux opérateurs de déconnecter des sections de la ligne pour l'entretien sans arrêter l'ensemble du flux de production.
Pourquoi votre ligne SMT a besoin d'un convoyeur de navette

Dans un environnement de fabrication d'électronique complexe, les vitesses des machines correspondent rarement parfaitement.Convoyeur à navette de PCBrésolve ceci par:

  1. Vitesse de la ligne d'équilibrage:Il agit comme un tampon dynamique pour absorber les différences de vitesse entre les machines en amont et en aval, maximisant l'efficacité globale de l'équipement (OEE).
  2. Comment combler les lacunes physiquesIl connecte parfaitement les machines qui sont plus éloignées à cause des contraintes de la configuration d'usine.
  3. Opération polyvalente:Peut basculer instantanément entre le "Mode en ligne" (port) et le "Mode tampon" (stockage) via l'écran tactile HMI.
Optimisez votre production dès aujourd'hui

Assurez-vous que votre chaîne de production fonctionne sans interruption.Convoyeur à navette de PCB.

Contactez-nous maintenant pour les prix, les délais et le support technique!
