Nettoyeur de surface de PCB à haut rendement Machine de dépoussiérage et d'élimination statique de ligne SMT avec SMEMA

Nettoyeur de surface de PCB à haut rendement Machine de dépoussiérage et d'élimination statique de ligne SMT avec SMEMA

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-DC250/HS-DC330
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Nettoyeur de surface de PCB

Pression atmosphérique:

4-6 barres

Gamme d'épaisseur de PCB:

0.4~5mm

Poids:

100kg/130KG

Tracé du côté fixe:

avant-côté

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Nettoyeur de surface PCB avec SMEMA

machine de dépoussiérage de ligne SMT

nettoyeur de PCB à retrait statique

Description du produit

Machine d'élimination de la poussière et de l'électricité statique, nettoyeur de surface PCB à haute efficacité, ligne SMT, avec SMEMA

Le nettoyeur de surface pour PCB HSTECH HS-DC250 / HS-DC330 est une solution de nettoyage de haute précision entièrement automatisée spécialement conçue pour les lignes de production modernes SMT (Surface Mount Technology). Installée directement avant le processus de sérigraphie, cette machine élimine la poussière, les fibres de verre, l'électricité statique et autres contaminants de surface des PCB, garantissant une qualité d'impression optimale de la pâte à souder et minimisant les défauts d'assemblage tels que les chutes, les billes de soudure et un mouillage insuffisant.

Présentation du produit

Conçu pour une intégration transparente dans les flux de travail SMT, il prend en charge la communication SMEMA standard, le transport bidirectionnel des cartes et un fonctionnement multilingue convivial, ce qui le rend idéal pour les applications d'électronique grand public, d'électronique automobile et de fabrication de PCB industriels.

Principales fonctionnalités

Conception optimisée pour la ligne SMT :Développé pour répondre aux exigences spécifiques de production SMT avec contrôle PLC pour un fonctionnement stable et cohérent. Prend en charge l'installation avant/après les imprimantes SMT et les équipements enfichables AI.
Système de nettoyage à haute efficacité :Combine des brosses spirales antistatiques ultra-rapides et une extraction sous vide pour éliminer les particules de surface avec un taux de propreté de plus de 99 %.
Élimination statique avancée :Les éliminateurs d'électricité statique de marque Keyence en option éliminent complètement les interférences électrostatiques, protégeant ainsi les composants sensibles du PCB contre les dommages ESD.
Performances nécessitant peu d’entretien :Mécanisme de nettoyage à rouleaux conçu pour des résultats durables et stables avec une conception extractible pour un entretien simplifié.
Fonctionnement convivial :Écran d'interface bilingue (anglais/chinois) avec compatibilité du signal SMEMA pour une intégration transparente de la ligne SMT.

Caractéristiques

Article	HS-DC250	HS-DC330
Taille efficace du PCB	50×50~330×250 mm	50×50~455×330 mm
Dimensions de la machine	650×800×1300mm	800×950×1300mm
Poids	100 kg	130 kg

Paramètres techniques

Paramètre	Spécification
Hauteur de transport	900 ± 30 mm (hauteur de ligne SMT standard de l'industrie)
Direction du transport	Bidirectionnel de gauche à droite (L->R) ou de droite à gauche (R->L)
Temps de cycle	Environ 8 secondes par PCB
Quantité de rouleau d'autocollant	1 bobine
Quantité de papier adhésif	2 rouleaux
Quantité d'ioniseur	2 pièces (unités d'élimination statique)
Quantité de brosse	1 pièce
Rail côté fixe	Face avant
Alimentation	100-230 V CA, 50/60 Hz
Pression atmosphérique	4-6 barres
Consommation d'air	Max 10L/min
Gamme d'épaisseur de PCB	0,4 ~ 5 mm
Protocole de communication	SMEMA (communication d'équipement SMT standard)

Principe de fonctionnement et avantages

Processus de nettoyage en plusieurs étapes :

Nettoyage des pinceaux :Les brosses spirales antistatiques à grande vitesse délogent la poussière, les fibres et les particules de surface
Extraction sous vide :Le système de vide intégré élimine les contaminants détachés pour empêcher la recontamination
Élimination statique :Les ioniseurs neutralisent l'électricité statique, éliminant ainsi le risque de dommages ESD aux composants
Nettoyage au toucher du rouleau adhésif :Les rouleaux adhésifs de précision capturent les particules résiduelles, atteignant plus de 99 % de propreté

Avantages clés :

Réduisez jusqu'à 70 % les défauts d'impression causés par la contamination de la surface
Améliorer la fiabilité des joints de soudure et le rendement du produit final
Prolongez la durée de vie des équipements en aval tels que les imprimantes et les machines de placement
Minimisez le nettoyage et les reprises manuels, augmentant ainsi l’efficacité globale de la ligne

Scénarios d'application

Lignes d'assemblage d'électronique grand public (smartphones, ordinateurs portables, wearables)
Fabrication de composants électroniques automobiles (ECU, capteurs, modules de contrôle)
Production de PCB de contrôle industriel
Assemblage électronique de dispositifs médicaux
Tout processus de production SMT nécessitant une impression de pâte à braser de haute précision

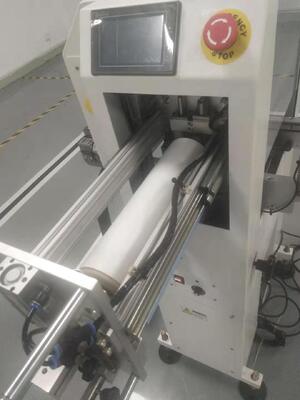

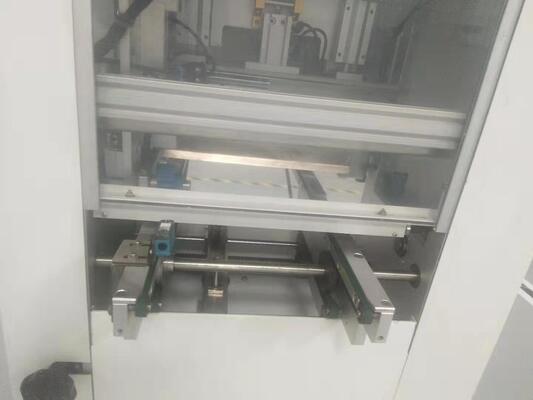

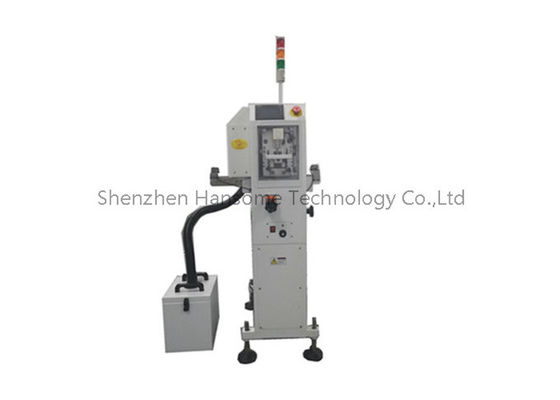

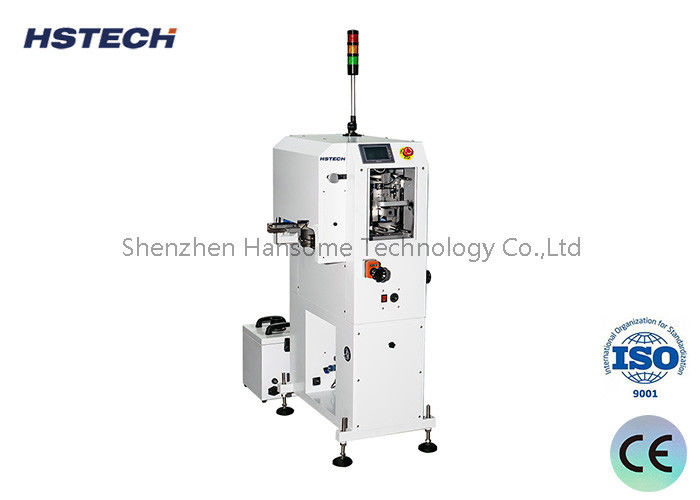

Images du produit
