Détails des produits

Created with Pixso. À la maison Created with Pixso. Produits Created with Pixso.
Déchargeur de carte PCB
Created with Pixso.

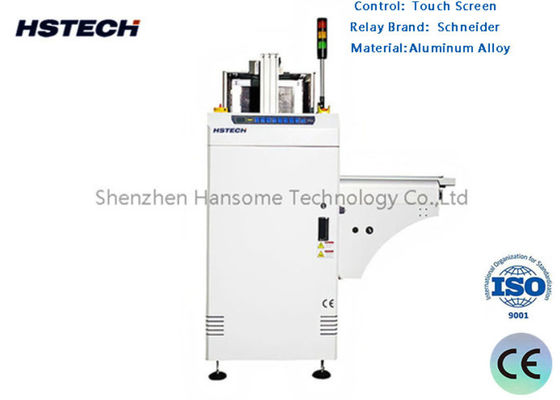

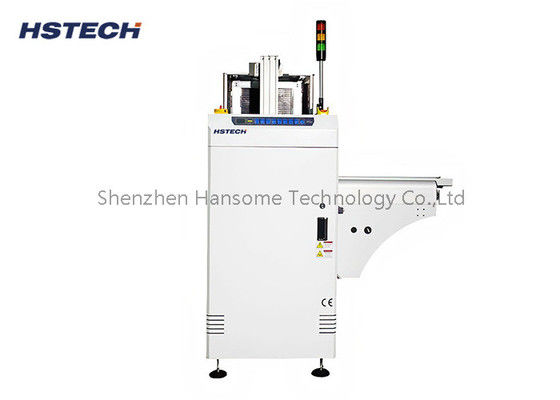

Conception robuste Stabilité améliorée du module Structure économique 90 degrés L Type de déchargeur de PCB

Conception robuste Stabilité améliorée du module Structure économique 90 degrés L Type de déchargeur de PCB

Nom De Marque: HSTECH
Numéro De Modèle: HS-LD330
Nombre De Pièces: 1 pièce
Prix: Negotation
Conditions De Paiement: T/T
Capacité à Fournir: 50 PC/Mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ISO
Temps de chargement des PCB:
Environ 6 secondes
Direction de transport:
L~R, ou R~L
Tracé du côté fixe:
Face avant (ou préciser)
Pression atmosphérique:
4-6 bars
Épaisseur du PCB:
Minimum 0,4 mm
Vitesse du convoyeur:
0.5-20M/min ou sur mesure
Détails d'emballage:
En bois
Capacité d'approvisionnement:
50 PC/Mois
Description du produit
Conception Robuste de la Structure Mécanique Améliorant Grandement la Stabilité du Module Disposition Industrielle Économique Équipement de Traitement de Test de Bras Déchargeur de PCB de Type L à 90 Degrés

Bienvenue sur la page produit de notre Déchargeur de PCB de Type L à 90 Degrés, un équipement de manipulation de PCB haute performance et économique conçu pour les lignes de production SMT. Adapté aux marchés européens, américains et d'Asie du Sud-Est, notre Déchargeur de PCB de Type L à 90 Degrés intègre une conception robuste, des performances de module stables et une disposition économique, répondant parfaitement aux besoins de production efficaces des entreprises de fabrication électronique de toutes tailles. Que vous ayez besoin d'optimiser l'efficacité de la production SMT, d'améliorer la précision de la manipulation des PCB ou de réduire les coûts de main-d'œuvre, notre Déchargeur de PCB de Type L est votre choix idéal.

Présentation du produit

Notre Déchargeur de PCB de Type L à 90 Degrés est une machine professionnelle de manipulation automatique de PCB, spécialement développée pour résoudre le problème du déchargement efficace et sûr des PCB après soudure, test ou assemblage dans les lignes de production SMT. Avec sa structure unique en L à 90 degrés, la machine de déchargement de PCB peut se connecter de manière transparente avec divers équipements SMT (tels que les fours de refusion, les machines de soudure à vague et les stations de test de PCB), réalisant un déchargement automatique, continu et stable des PCB. L'équipement adopte une conception de structure mécanique robuste, qui améliore considérablement la stabilité du module, assure un fonctionnement fiable à long terme et réduit les coûts de maintenance, ce qui en fait une solution rentable pour la fabrication électronique.

Caractéristiques
  1. Conception modulaire.
  2. Stabilité améliorée par une conception robuste.
  3. Test de bras de conception économique.
  4. Réglage de largeur doux et parallèle.
  5. Application à trois racks de magazines.
  6. Pinces pneumatiques supérieure et inférieure pour sécuriser le rack de magazines.
  7. Garantie de non-casse de PCB pendant le chargement et le déchargement.
  8. Compatible SMEMA.
Détails techniques - Déchargeur de PCB de type L à 90 degrés
Fonction Cette unité est utilisée pour charger les PCB et transporter les PCB sur la ligne de production SMT.
Hauteur de transport 910±30mm
Temps de chargement des PCB Environ 6 secondes
Temps de remplacement du magazine Environ 30 secondes
Direction de transport G~D, ou D~G
Fonctionnement Fonctionnement frontal
Côté fixe de la piste Côté avant (ou spécifier)
Alimentation 220V, 50/60Hz, ±10%
Pression d'air 4-6 bars
Épaisseur du PCB Min 0.4mm
Quantité de magazines Côté supérieur : 1 pc, côté inférieur : 2 pcs
Sélection de pas 1-4 (pas de 10mm)
Vitesse du convoyeur 0.5-20M/min ou personnalisé
Signal SMEMA
Spécification
Modèle HS-LD330
Longueur efficace du PCB 50*50~455*330mm
Taille de la machine (L*l*H) 900*1223*1450mm
Taille du magazine 460*400*563mm
Poids 220kg
Dessin de la machine

Conception robuste Stabilité améliorée du module Structure économique 90 degrés L Type de déchargeur de PCB

Conception robuste Stabilité améliorée du module Structure économique 90 degrés L Type de déchargeur de PCB

Scénarios d'application
  • Lignes d'assemblage SMT
  • Fabrication et test de PCB
  • Services de fabrication électronique (EMS)
  • Production d'éclairage LED
  • Assemblage d'électronique automobile
Questions fréquemment posées (FAQ)
Q: Ce déchargeur peut-il manipuler des PCB flexibles (FPC)?

R: Il est principalement conçu pour les PCB rigides. Pour les FPC, nous vous recommandons de contacter nos ingénieurs pour une solution personnalisée.

Q: Quel est le délai de livraison pour cette machine?

R: Les modèles standard sont généralement en stock. Pour les commandes en gros, le délai de livraison est généralement de 7 à 15 jours.

Q: Fournissez-vous une assistance à l'installation?

R: Oui, nous fournissons des tutoriels vidéo détaillés et une assistance technique en ligne pour l'installation et le débogage.


Contactez-nous dès aujourd'hui!

Prêt à améliorer votre ligne SMT? Contactez-nous pour un devis ou plus de détails techniques sur le Déchargeur de PCB de Type L à 90 Degrés. Nous sommes impatients de coopérer avec des partenaires du monde entier.
