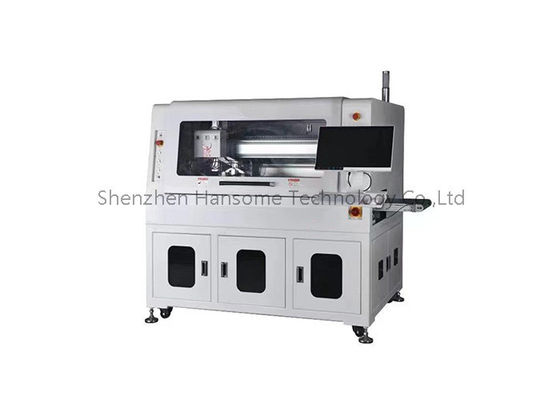

Routeuse en ligne de haute précision pour la séparation de circuits imprimés à faible contrainte

La routeuse en ligne pour la séparation de circuits imprimés est une machine de dépanelisation CNC entièrement automatique conçue pour les lignes d'assemblage SMT à haut volume. Contrairement aux séparateurs à guillotine qui ne fonctionnent que sur des lignes prédécoupées en V droites, ce système de routage utilise une broche rotative à haute vitesse pour fraiser des formes complexes de circuits imprimés, découper de grandes cartes mères et séparer des circuits imprimés simples/doubles avec des composants lourds ou des formes irrégulières.

Que vous fabriquiez des électroniques automobiles, des dispositifs médicaux, des tablettes ou des modules de communication, ce système en ligne offre une dépanelisation cohérente et sans contrainte, sans endommager les composants voisins.

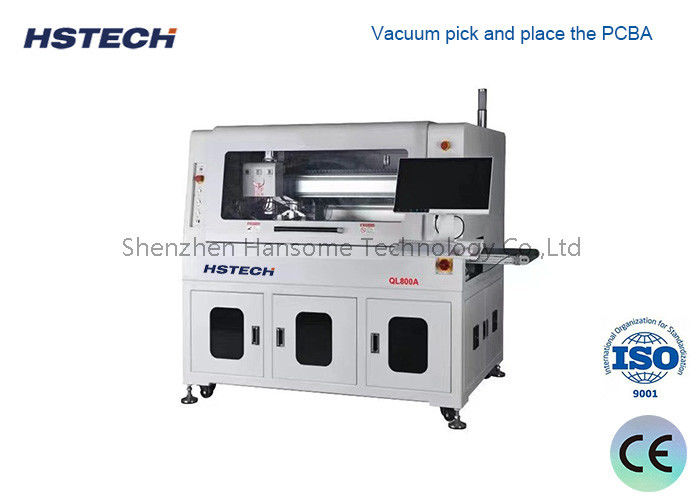

• Ramassage et placement de la PCBA par aspiration sous vide.
• Découpe par le bas.
• Découpe à double plateforme.
• Avec détection de couteau cassé.
• Connexion à la ligne de production automatique.
• Fonction de statistiques SPC et correspondance avec le système ERP.
• Peut être équipé d'un changeur d'outils automatique, d'une fonction antidéflagrante de l'aspirateur et d'une fonction de surveillance du volume d'air.

Dimensions de la machine

Dimensions inférieures de routage et collecteur de poussière

Excellent système CCD avec caméra d'imagerie, objectif Moritex et source lumineuse de niveau de mesure, pour supporter l'étalonnage, la compensation et le positionnement de la machine, avec une grande stabilité et une capacité anti-perturbation.

Mandrin d'aspiration universel pour le prélèvement, le placement, le déchargement et la production.

Système de déchargement composite, utilisant une bande antistatique ESD pour transporter le produit séparé sur le côté supérieur, et les déchets sont transportés sur le côté inférieur, économisant ainsi beaucoup d'espace.

1. Électronique grand public : Cartes mères de smartphones, circuits imprimés de tablettes, modules de montres connectées

2. Industrie LED : Cartes en aluminium LED, réseaux de bandes LED rigides

3. Électronique automobile : Systèmes de divertissement automobile, cartes de capteurs, unités de contrôle

4. Dispositifs médicaux : Moniteurs ECG, circuits imprimés de surveillance des patients (nécessite une découpe sans bavure et sans poussière)

5. Communication : Modules 5G, circuits imprimés de stations de base, routeurs réseau

R : Un séparateur à guillotine est idéal pour les lignes prédécoupées en V simples et droites. Une routeuse en ligne est idéale pour les formes complexes, les courbes et les cartes sans prédécoupe en V. Elle produit également un stress quasi nul, ce qui la rend plus sûre pour les composants sensibles.

R : Oui. Grâce à notre gabarit spécialisé et à notre système d'aspiration sous vide, la routeuse peut maintenir et découper en toute sécurité des circuits imprimés fins, flexibles ou irréguliers sans déformation.

R : La machine est équipée d'un collecteur de poussière sous vide haute performance qui capture instantanément les débris au point de coupe, garantissant un environnement de travail propre et protégeant la surface du circuit imprimé.

Prêt à automatiser votre processus de dépanelisation ? Contactez notre équipe d'ingénieurs dès aujourd'hui avec vos fichiers Gerber de circuits imprimés. Nous vous fournirons une analyse gratuite du temps de cycle et un devis compétitif adapté à votre région.
