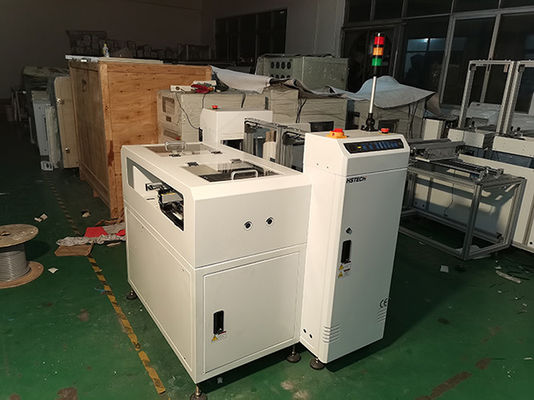

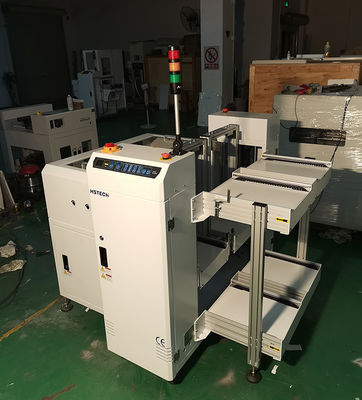

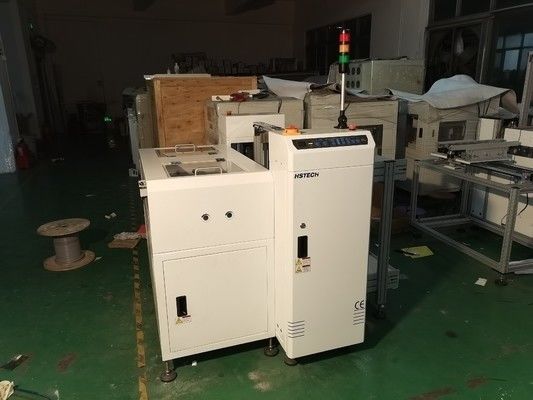

Déchargeur automatique de circuits imprimés NG OK AOI avec compatibilité SMEMA

Déchargeur automatique de circuits imprimés NG OK AOI avec compatibilité SMEMA

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Déchargeur de NG/OK

Alimentation:

AC220V, 50/60HZ

Condition:

Nouveau

Pression atmosphérique:

4-6 bars

Tapis roulant:

ESDE

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Déchargeur automatique de circuits imprimés avec SMEMA

Équipement de tri de circuits imprimés NG OK

Déchargeur de cartes AOI compatible

Description du produit

Déchargeur automatique de circuits imprimés NG/OK avec tri de cartes AOI

Déchargeur efficace de circuits imprimés NG/OK pour les lignes de production SMT. Sépare automatiquement les cartes défectueuses et bonnes après inspection AOI. Améliore l'efficacité et réduit la manipulation manuelle.

Présentation du produit

Le Déchargeur de circuits imprimés NG/OK est conçu pour les lignes de production SMT afin de séparer automatiquement les circuits imprimés bons (OK) et défectueux (NG) après inspection AOI. En recevant les signaux d'inspection via l'interface SMEMA, le système achemine intelligemment les circuits imprimés vers différents magasins, garantissant un processus de tri entièrement automatisé, précis et efficace. Cette solution est essentielle pour améliorer le contrôle qualité et réduire l'intervention manuelle dans la fabrication électronique moderne.

Défis de production résolus

Coûts de main-d'œuvre élevés dus au tri manuel
Erreurs de tri et problèmes de qualité
Retards de production et goulots d'étranglement
Gestion inefficace du flux de travail

Le déchargeur NG/OK élimine ces problèmes en fournissant une classification et un déchargement automatiques des cartes en temps réel.

Caractéristiques principales

Tri automatique NG/OK

Sépare de manière transparente les circuits imprimés défectueux et qualifiés en fonction des signaux AOI

Communication SMEMA

Prend en charge l'interface SMEMA standard de l'industrie pour une intégration fluide de la ligne SMT

Fonctionnement à haut rendement

Temps de cycle de la carte : environ 6 secondes par circuit imprimé | Changement de magasin : environ 30 secondes

Configuration flexible

Prend en charge plusieurs configurations de magasins avec des quantités personnalisables

Stable et fiable

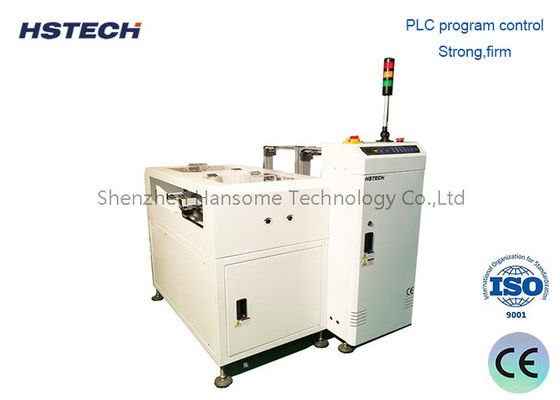

Système contrôlé par PLC avec poussoir pneumatique pour un transfert sans dommage

Contrôle convivial

Interface à écran tactile pour une configuration et une utilisation faciles des paramètres

Spécifications techniques

Fonction	Collecter séparément les cartes NG/OK en recevant un signal
Hauteur de transport	910±30mm
Direction de transport	G~D, ou D~G
Temps de collecte de carte	Environ 6 secondes par circuit imprimé
Temps de changement de magasin	Environ 30 secondes
Côté fixe de la voie	Côté avant
Côté d'opération	Côté avant
Bande transporteuse	ESD
Épaisseur du circuit imprimé	Min 0.6mm
Sélection de pas	1-4 (pas de 10mm)
Alimentation	220V, 50/60Hz, ±10%
Puissance	0.05kW
Pression d'air	4-6Bar
Consommation d'air	Max 15L/min
Nombre de magasins	Supérieur : 1 magasin, Inférieur : 2 magasins
Signal	SMEMA

Modèles disponibles

Modèle	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Longueur efficace du circuit imprimé	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Épaisseur du circuit imprimé	Min 0.6mm	Min 0.6mm	Min 0.6mm	Min 0.6mm
Taille du magasin	355320563mm	460400563mm	535460570mm	535530570mm
Dimension de la machine	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Poids	220kg	280kg	340kg	380kg

Fonctionnalités optionnelles

Réglage automatique de la largeur
Quantité de magasin personnalisée
Mise à niveau du contrôle à écran tactile
Configurations personnalisées pour différentes tailles de circuits imprimés

Scénarios d'application

Lignes de production SMT
Processus en aval de l'inspection AOI
Fabrication électronique (EMS/OEM/ODM)
Électronique automobile
Assemblage de circuits imprimés pour l'électronique grand public

Avantages de la ligne de production

Réduire les erreurs de tri manuel
Améliorer l'efficacité de la production
Assurer une traçabilité claire des NG/OK
Réduire les coûts de main-d'œuvre
Améliorer l'automatisation globale de la ligne SMT

Pourquoi choisir HSTECH

Chez HSTECH, nous sommes spécialisés dans les équipements de manipulation de circuits imprimés et les solutions d'automatisation SMT. Nous fournissons :

Qualité de machine fiable
Personnalisation basée sur vos besoins de production
Livraison rapide et support mondial
Prix compétitifs
