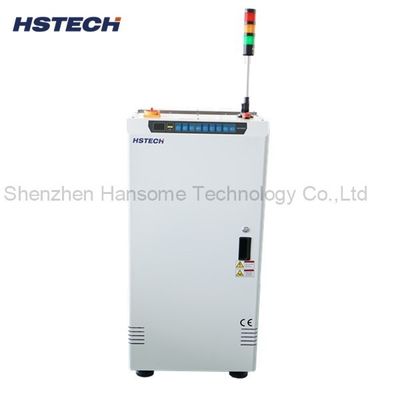

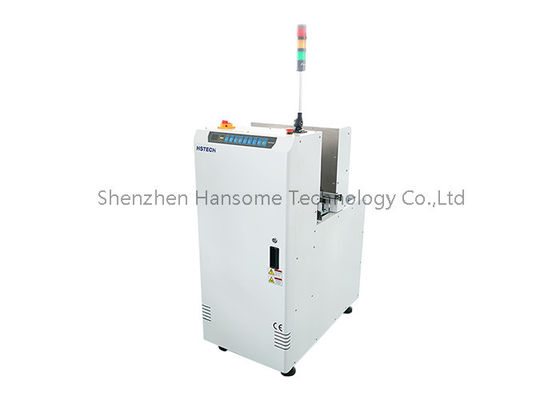

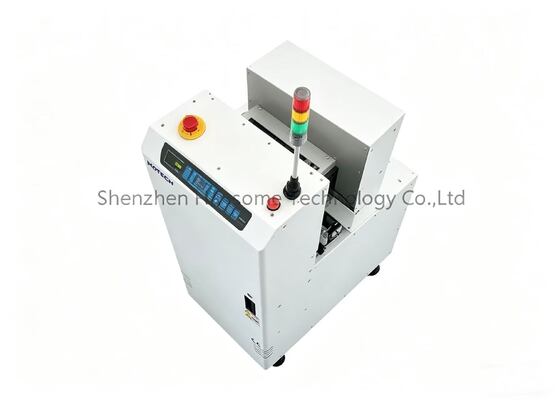

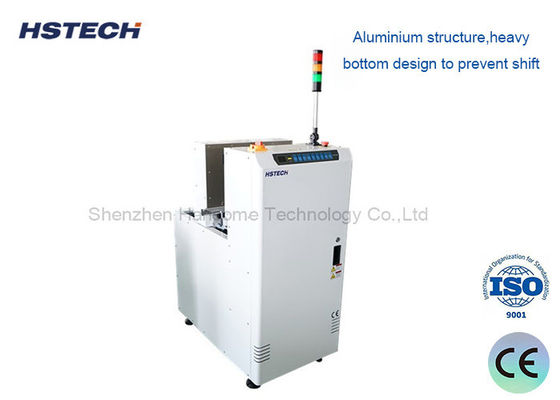

Déchargeur de PCB SMT haute efficacité personnalisé avec système de contrôle PLC pour ligne de production de manipulation de PCB

Désempileur automatique SMT PCB haute efficacité personnalisable, fonctionnement facile, équipement de manipulation de PCB pour ligne de production SMT

Notre empileur SMT PCB est un équipement clé dans le système de manipulation de PCB, spécialement développé pour résoudre les problèmes de faible efficacité, de dommages faciles et d'empilage irrégulier causés par l'empilage manuel de PCB. En tant que partie essentielle de la ligne de production SMT, cette machine d'empilage de PCB peut se connecter de manière transparente avec les imprimantes d'écran, les machines pick-and-place, les fours de refusion et d'autres équipements en aval, réalisant la connexion automatique de toute la ligne de production et assurant le fonctionnement fluide et continu du processus de production.

Que vous soyez engagé dans la fabrication d'électronique grand public, d'électronique automobile, d'éclairage LED ou d'équipements médicaux, notre empileur de PCB peut vous fournir des solutions personnalisées pour répondre aux besoins d'empilage de différentes tailles, épaisseurs et types de PCB, vous aidant à optimiser le processus de production et à améliorer la compétitivité sur le marché.

1. Système de contrôle PLC

2. Fonction de passage

3. Conception compacte pour économiser de l'espace

4. Largeur de PCB réglable par vis à billes motorisées

5. Cylindre SMC à largeur réglable (marque japonaise)

6. SMEMA standard

7. Divers modèles non standard peuvent être personnalisés selon différentes tailles de PCB et besoins spéciaux des utilisateurs

8. S'adapte à diverses lignes de production SMT, DIP ou d'assemblage pour le chargement automatique complet des cartes

9. Sélection de composants pneumatiques de marques renommées internationales

Équipé d'un système d'entraînement pas à pas de précision et d'un système de contrôle PLC industriel, notreEmpileur automatique de PCBréalise une séquence de mouvement en temps réel avec retour en boucle fermée, atteignant un temps de cycle de 10 secondes pour les opérations d'empilage de cartes continues. Il peut empiler jusqu'à 400 PCB à la fois (pour les cartes de 0,6 mm d'épaisseur) et prend en charge l'empilage à haute vitesse sans bourrage, ce qui peut améliorer considérablement le débit de la ligne de production SMT et réduire les temps d'arrêt de production. L'architecture de cadre en aluminium renforcé assure une stabilité de position de ±0,1 mm sous des charges dynamiques de 200 kg, passant les tests de vibration MIL-STD-810G, ce qui permet à l'équipement de fonctionner de manière stable pendant une longue période.

LaEmpileur de PCBest équipé d'un écran tactile HMI haute résolution de 7 pouces certifié IP65, qui fournit une visualisation en temps réel du nombre de cartes, des diagnostics de défauts et de l'activation du mode de contournement, sans interrompre la poignée de main du signal SMEMA. L'interface d'exploitation est simple et intuitive, avec des instructions claires, aucune formation professionnelle n'est requise, et les travailleurs ordinaires peuvent commencer rapidement. Dans le même temps, l'équipement adopte une conception compacte, qui optimise l'empreinte au sol de l'usine et convient aux ateliers de production à espace limité, particulièrement adaptée aux petites et moyennes entreprises en Asie du Sud-Est.

NotreEmpileur SMT PCBprend en charge des tailles de PCB de 50×50 mm à 460×460 mm (ou personnalisées selon les exigences) et une épaisseur de PCB à partir de 0,6 mm, ce qui peut s'adapter à différentes spécifications de PCB sur le marché. Il est compatible avec l'interface SMEMA/EIA-481, prend en charge la communication bidirectionnelle et la commutation de direction, et peut être intégré de manière transparente à votre ligne de production SMT existante, sans nécessiter de transformation à grande échelle de la ligne de production. De plus, nous proposons des services personnalisés, notamment la hauteur d'empilage, la hauteur de transport, le système de contrôle et d'autres aspects, pour répondre pleinement à vos besoins de production personnalisés.

LaMachine d'empilage de PCBadopte une pneumatique optimisée en énergie, avec des vannes régulées à la demande qui limitent la consommation d'air à ≤10L/min sous une pression de fonctionnement de 4-6 bars, réduisant les coûts énergétiques de 18% par rapport aux systèmes à débit constant. Le système de convoyage ESD-safe avec rails en aluminium anodisé mis à la terre empêche les dommages dus aux décharges électrostatiques lors de la manipulation des PCB, protégeant la sécurité des PCB et des composants. Les composants clés (PLC, capteur, cylindre pneumatique) proviennent tous de marques bien connues, avec une grande durabilité et un faible taux de défaillance, réduisant les coûts de maintenance et prolongeant la durée de vie de l'équipement.

• Lignes d'assemblage SMT : Collecte des cartes finies après soudure par refusion.
• Inspection de PCB : Empilage des cartes après inspection AOI ou visuelle.
• Fabrication électronique : Automatisation de la dernière étape du processus de production pour réduire la manipulation manuelle.

Nous nous engageons à fournir des équipements SMT de haute qualité qui améliorent l'efficacité. Notre empileur automatique de PCB combine durabilité, ingénierie de précision et automatisation intelligente pour répondre aux normes rigoureuses de l'industrie électronique mondiale.

Contactez-nous dès aujourd'hui pour améliorer votre ligne de production avec nos systèmes fiables de manipulation et d'empilage de PCB !
