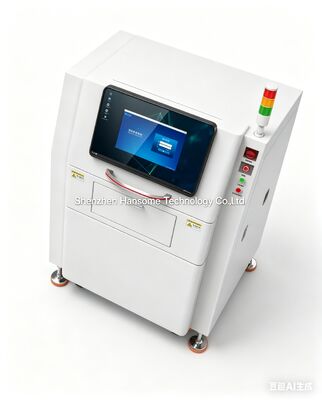

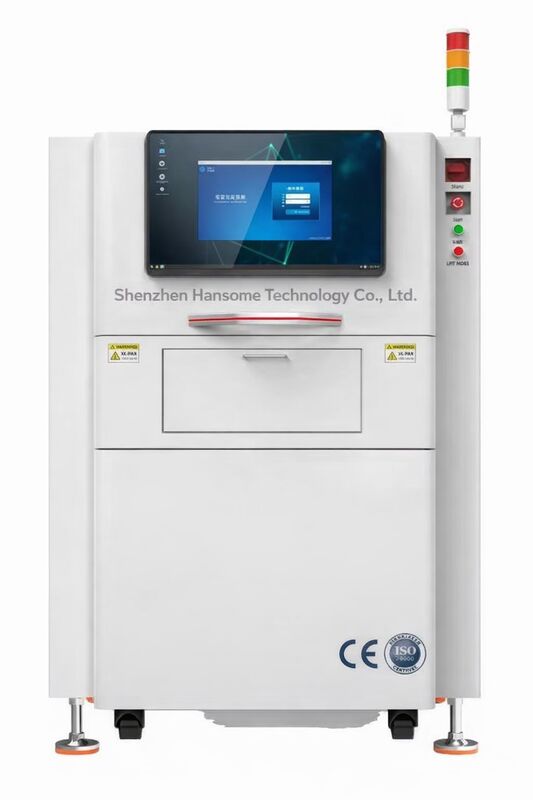

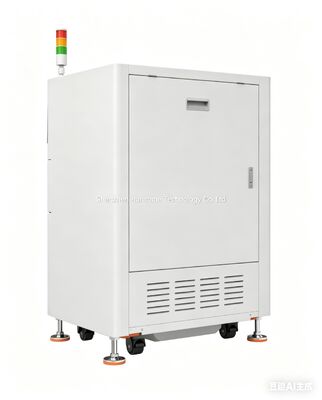

Machine d'inspection optique automatique AOI à haute vitesse pour l'inspection des joints de soudure

Machine d'inspection optique automatique AOI à haute vitesse pour l'inspection des joints de soudure

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-D1510/HS-D1510L
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	30 pièces/mois

Informations détaillées

Description du produit

Informations détaillées

Certification:

CE,ISO

Nom du produit:

Inspection intelligente des joints de soudure

Vitesse d'inspection:

0,22 s/champ de vue

Résolution de la caméra:

Norme 15MP

Consommation d'énergie:

MAXIMUM 1kw

Matériel:

Acier inoxydable

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

30 pièces/mois

Description du produit

Machine d'inspection optique automatique AOI à grande vitesse pour l'inspection conjointe de soudure

Inspection conjointe de la soudure

Le premier AOI au monde qui ne nécessite aucun paramètre, avec une puissante capacité d'inspection.Il adopte des algorithmes de réseaux neuronaux., recherche intelligente en un clic, programmation assistée intelligente, et peut juger intelligemment divers défauts de PCBA après la soudure à l'onde.

Caractéristiques du produit

AI programmation ultra-rapide, opération extrêmement simple
Interface homme-machine conviviale, fonctionnement facile à utiliser
Données traçables, analyse statistique SPC puissante et affichage 3D multidimensionnel
Capacité d'inspection puissante, interceptant efficacement divers défauts des joints de soudure
Conception facultative à voie unique ou à voie double
Prend en charge la pénétration du reflux des luminaires, s'adapte de manière flexible à divers scénarios de production
Protection des lentilles contre l'encrassement, réduit la fréquence de maintenance
Servo-moteur à vis importée, haute vitesse, haute précision, stable et faible usure

Instances détectables

Inspection des défauts tels que l'excès de soudure, l'insuffisance de soudure, le pont de soudure, l'absence d'exposition des broches, la soudure à froid, le vide de soudure, les boules de soudure, les pièces incorrectes, les pièces manquantes, etc.dans le procédé de soudage post-onde.

Spécifications du produit

Catégorie	Spécification	Inspection conjointe de la soudure
Modèle	HS-D1510 (Inspection conjointe de la soudure à vue de fond, norme)	Inspection conjointe de la soudure
Modèle	HS-D1510L (inspection conjointe de la soudure à vue de fond pour les grands panneaux)	Inspection conjointe de la soudure
Paramètres de performance
Méthode de détection	Réseau neuronal convolutif, modèles avancés d'apprentissage profond et autres algorithmes multiples
Création de nouveaux programmes	Environ 5 à 20 minutes pour une nouvelle machine.
Vitesse de vérification	0.22 seconde/FOV
Taille du PCBA	Standard: 50 mm50 mm~510 mm460 mm; Grand tableau: 50 mm50 mm~710 mm640 mm
Épaisseur de PCBA	0.5 mm à 6 mm
Hauteur du composant PCBA	Sur: 120 à 165 mm; en bas: 50 à 90 mm
Résolution de la caméra	Norme 15MP
Configuration du matériel
Source de lumière	Source lumineuse LED à anneau à quatre couleurs RGBW
La caméra	Caméra industrielle de balayage de la zone de couleur de 12 MP, configuration optionnelle selon les besoins
CPU	Intel i7, optionnellement i9
Le GPU	NVIDIA 12G, optionnellement 16G
Mémoire et stockage	Disque dur mécanique de 64G DDR / 1T SSD + 8T
Moniteur	23Affichage FHD de 8 pouces
Mécanisme de mouvement	Plate-forme en marbre, vis de plomb de servomoteur de haute précision
Réglage de la voie	électrique
Charge de voie	Chaîne ≤ 12 kg, charge lourde personnalisable 25 kg; côté du point de soudure: ceinture ≤ 3 kg, ou chaîne ≤ 15 kg
Équipement du système
Système d'exploitation	Ubuntu 20.04 LTS 64 bits
Système de contrôle	Carte de commande de mouvement, PLC et commande supérieure de l'ordinateur
Voltage de fonctionnement	AC 220V ± 10%
Consommation d'électricité	Max 1 kW
Dimensions extérieures / électriques
Température/humidité	Température de travail de 0 à 45 °C, 20% à 80% RH sans condensation
Poids global	La machine standard est de 525 kg; la machine à grande plaque est de 700 kg.
Dimensions extérieures	Standard: LWH = 1060mm1340mm1500mm (Note: à l'exclusion du support d'affichage, lumière tricolore)
	Tableau grand: LWH = 1335mm1522mm1533mm (Note: à l'exclusion du support d'affichage, lumière tricolore)

Les fonctions

appareil photo numérique couleur haute précision et haute résolution, produisant des images de haute qualité
Fonction de reconnaissance de code à barres puissante, prenant en charge les codes 1D et 2D; réglage électrique de la piste
Forte polyvalence, adaptée aux appareils, aux non-appareils, aux planches avec des bords, sans bords, sans blocage
Transmission à grande vitesse et stable, adaptée à divers appareils et formes de PCBA
Taux élevé de détection, faible taux de faux jugements
La programmation assistée par l'IA
Interface homme-machine concise et conviviale, utilisation facile, maîtrise en 20 minutes
Capacité d'apprentissage puissante, soutenant l'apprentissage complémentaire continu, plus l'apprentissage est important, meilleur l'effet
Fonction de reconnaissance de caractères puissante, reconnaissant efficacement divers caractères
Coproduction multi-machines (4 types)
Réglage électrique de la largeur de voie
Conception de piste unique, meilleur angle d'irradiation de la source lumineuse, évitant les zones sombres
Des millions d'échantillons de formation, des scénarios d'application plus larges, moins d'erreurs
Architecture logicielle multitâche, édition en ligne pendant les tests, sauvegarde et synchronisation automatique
Affichage de rapports multidimensionnels, pour répondre efficacement aux besoins de gestion
Guide de la lumière de réparation des défauts, simple et clair (facultatif)
Analyse efficace du RCP et avertissement précoce
Contrôle à distance, débogage à distance, contrôle centralisé
Prend en charge le reflux inférieur du luminaire
