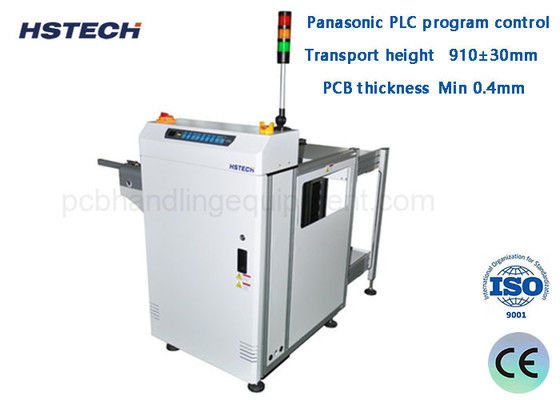

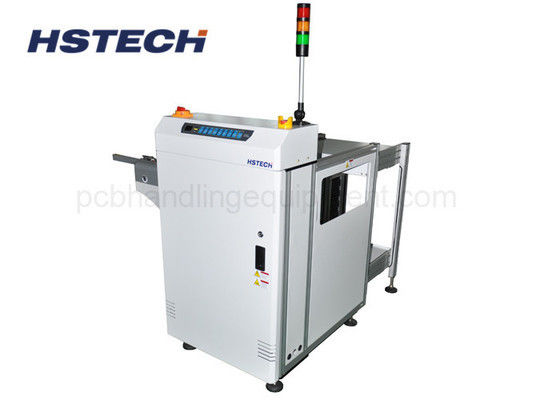

Déchargeur de chargeur de chargeur de PCB à 90 degrés avec commande PLC pour lignes SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

déchargeur de magazine de carte PCB de 90 degrés

Alimentation:

Pour les appareils de type à commande numérique

Pression atmosphérique:

4-6 barres

Taille du PCB:

50*50~530*460mm

Sélection du ton:

10-40 mm

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Description du produit

Déchargeur de magazines de PCB à 90 degrés pour la ligne SMT

Déchargeuse de charge de PCB à 90 degrés à haut rendement pour les lignes de production SMT. Conception économe en espace, contrôle PLC stable, compatible SMEMA. Idéal pour la manutention et le déchargement automatisés de PCB.

Vue d'ensemble du produit

Le déchargeur de magazines de PCB à 90 degrés est conçu pour les lignes de production SMT pour collecter automatiquement les PCB à angle droit, réduisant considérablement la longueur de la ligne et optimisant l'utilisation de l'espace d'usine.

Cette machine, équipée d'un système de poussée de haute performance, assure un transfert fluide et fiable des PCB des rails de convoyeurs vers les rayonnages de chargeursenvironnements de fabrication d'électronique à haut rendement.

Principaux avantages

Conception à 90° pour économiser de l'espace

Collecte les PCB à angle droit pour réduire la longueur de la ligne SMT
Parfait pour les usines avec une surface limitée

Fonctionnement stable et efficace

Le système de commande PLC assure une automatisation fiable
N'affecte pas le débit de production

Précision et durabilité

Structure du profil en acier inoxydable + aluminium
Forte, stable et facile à entretenir

Compatibilité élevée

Entièrement compatible avec SMEMA
Intégration transparente avec les lignes SMT existantes

La protection contre les PCB est garantie

Un déchargement en douceur
Aucun dommage au PCB lors du transfert

Caractéristiques essentielles

Déchargement des PCB à angle droit de 90° pour une disposition optimisée des lignes
Interface à écran tactile LED avec affichage de l'état en 3 couleurs
Ceinture ESD plate de haute qualité (largeur 13 mm, épaisseur 3 mm)
Largeur réglable avec manivelle manuelle
Serrures pneumatiques supérieures et inférieures pour le positionnement stable du chargeur
Système de commande PLC intelligent
Mécanisme de réglage de largeur lisse et parallèle

Spécifications techniques

Paramètre	Détails
Nom du produit	Déchargeur de chargeur de PCB à 90°
Hauteur de transport	910 ± 30 mm
Direction du transport	Gauche → Droite ou Droite → Gauche
Côté opérationnel	Opération du front
Énergie	220 V / 50-60 Hz ± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Capacité du chargeur	En haut: 1 / En bas: 2
Vitesse de transport	0.5 à 20 m/min (réglable)
Interface	Le SMEMA

Modèles disponibles

Modèle	Plage de taille des PCB	Taille de la machine (mm)	Taille du chargeur (mm)	Le poids
HS-CU250	50 × 50 - 350 × 250 mm	Le montant de la taxe est calculé en fonction de la valeur de la taxe.	355 × 320 × 563	140 kg
HS-CU330	50 × 50 - 455 × 330 mm	Le nombre d'étoiles est le suivant:	460 × 400 × 563	200 kg ou plus
HS-CU390	50 × 50 - 530 × 390 mm	1430 × 1480 × 1200	535 × 460 × 570	260 kg
HS-CU460	50 × 50 - 530 × 460 mm	Le nombre d'étoiles est le suivant:	535 × 530 × 570	300 kg ou plus

Industries d'application

Services de fabrication électronique
Produits électroniques de consommation
Électronique automobile
Fabrication de LED
Lignes de montage de PCB

Pourquoi travailler avec nous?

Plus de 10 ans d'expérience dans les équipements d'automatisation SMT
Exporté dans plus de 30 pays à travers le monde
Personnalisation disponible pour différentes lignes de production
Livraison rapide et support après-vente fiable

Optimisez votre ligne de production SMT

Vous cherchez à optimiser votre ligne de production SMT et économiser de l'espace?

Contactez-nous dès aujourd'hui pour:

Solution de mise en page libre
Meilleur devis
Configuration personnalisée

Envoyez-nous votre demande dès maintenant, nous vous répondrons dans les 24 heures.
