Alignement visuel 4 axes contrôle du mouvement hors ligne PCBA routeur machine pour la chaîne d'assemblage PCB

Machine de routeur PCBA hors ligne de contrôle de mouvement à 4 axes de grande quantité pour la chaîne d'assemblage de PCB

Introduction:

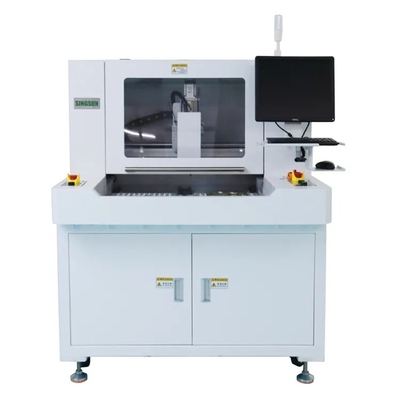

Le RM-F550 est une machine de routage nouvellement conçue conçue exclusivement pour séparer des ensembles entiers de cartes de circuits imprimés (PCBA) en cartes individuelles.Il dispose d'une plate-forme très stable pour assurer la précision opérationnelle, doté d'une plateforme de travail standard de 300*350 mm.

En outre, la machine offre une plate-forme en option de 400*600 mm pour accueillir une gamme de tailles de PCBA.faciliter une configuration en ligne rapide et préciseEn outre, il possède des capacités de surveillance en temps réel pendant le processus de dépannage.

Principales caractéristiques:

1. Nous offrons aux clients des équipements industriels caractérisés par des performances élevées, une stabilité exceptionnelle et une sécurité robuste.et servo-moteurs, assurant des performances de premier ordre.

2. Notre système de contrôle de mouvement à 4 axes exploite la technologie d'alignement visuel CCD haute résolution et une conception à double plateforme pour augmenter considérablement l'efficacité de la production.

3. La broche de routage est d'origine allemande et fonctionne à des vitesses comprises entre 40 000 et 60 000 tr/min, offrant des capacités de coupe précises et efficaces.

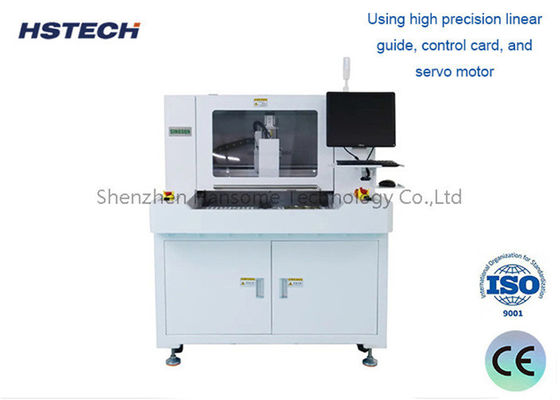

4. Le système de déplacement utilise des guides de la marque taïwanaise Hiwin, assurant une précision et un fonctionnement harmonieux.

5. L'équipement est équipé d'un système de surveillance de la durée de vie de l'outil. Une fois que le coupeur a parcouru une distance prédéfinie, il passe automatiquement à une lame inutilisée, optimisant l'utilisation de l'outil et prolongant la durée de vie de l'outil.

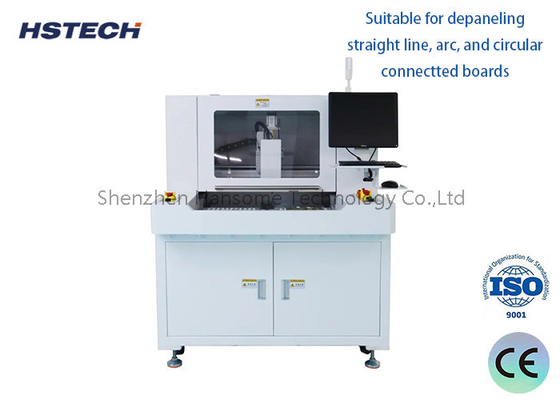

6. Cette machine est polyvalente, capable de dépanner des cartes reliées en ligne droite, en arc et en cercle, pouvant accueillir une gamme diversifiée de formes et de tailles de PCB.

7. Le substrat de PCB subit un processus de glissement continu en deux étapes, ce qui minimise les temps d'arrêt et maximise le débit de production global.

Principales caractéristiques

Coupe de précision:
Cette technologie est conçue pour couper et séparer avec précision les PCB individuels des panneaux plus grands tout en minimisant les dommages.

Opération hors ligne:
Il fonctionne indépendamment de la chaîne de production principale, offrant une configuration et une utilisation flexibles sans perturber les processus de fabrication en cours.

Interface conviviale:
Beaucoup de modèles disposent d'une interface à écran tactile, ce qui facilite la programmation et le fonctionnement.

Techniques de coupe polyvalentes:
La machine prend en charge une gamme de méthodes de coupe, y compris le routage, la découpe au laser et la coupe au couteau, adaptées à la configuration spécifique de la machine.

Extraction efficace de la poussière:
Les systèmes intégrés réduisent au minimum la poussière et les débris pendant le processus de coupe, ce qui assure un environnement de travail propre et sûr.

Compatibilité générale du matériau:
Il peut gérer divers matériaux, tels que le FR-4, l'aluminium et les PCB flexibles, montrant ainsi sa polyvalence.

Capacités automatisées:
Certains modèles intègrent des fonctionnalités telles que le réglage automatique de la hauteur et le changement d'outil pour améliorer encore l'efficacité opérationnelle.

Les avantages

Une efficacité accrue
Réduit le travail manuel et accélère le processus de production en automatisant la découpe des PCB.

Contrôle de la qualité
Assure des coupes de haute qualité qui réduisent la probabilité de défauts dans le produit final.

La flexibilité
Permet des changements rapides dans les séries sans nécessiter une reconfiguration importante de la chaîne d'assemblage principale.

Résultat rentable
Il permet de minimiser les déchets et d'améliorer l'efficacité globale de la production, ce qui peut entraîner des économies de coûts.

Applications

Fabrication électronique
Largement utilisé dans la production d'électronique grand public, de composants automobiles et d'équipements industriels.

Prototypage
Utile pour le prototypage rapide des PCB avant la production à grande échelle
