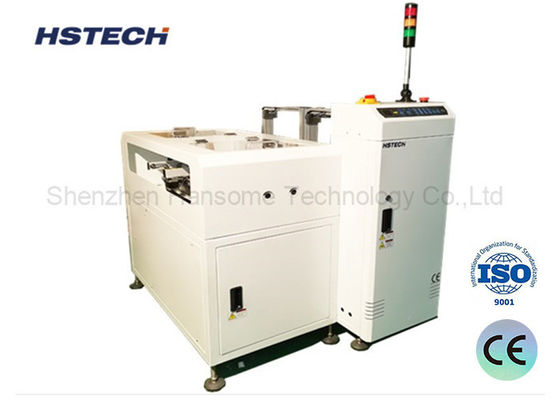

Déchargement de PCB hautement performant pour le tri et le routage de la ligne de production SMT 1-4 Sélection de la hauteur

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Déchargeur de NG/OK

Carte PCB transportant la taille:

910±30mm

Dimension de carte PCB:

50*50~330*250mm

Énergie électrique:

AC220V, 50/60HZ

Quantité de magazine:

Magazines de chaque rail 2

Garantie:

1 année

Utilisation:

Chaîne de production de SMT, chaîne de montage de SMT

Condition:

nouveau

Détails d'emballage:

Emballages en bois, avec mousse

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Déchargeur à haute teneur en PCB

Déchargeur de PCB de la ligne de production SMT

1-4 Déchargeur de circuits imprimés de sélection de hauteur

Description du produit

Ligne de production SMT Bon / pas bon carton Distributeur de magazine NG OK Déchargeur de PCB

Introduction au projet
Suite au processus d'inspection optique automatisée (AOI), cette unité fonctionne efficacement en recevant des signaux d'inspection de l'étape précédente.Il classe automatiquement les PCB en deux groupes: non conformes (NG) et conformes (OK), et les dirige dans leurs magazines désignés respectifs, ce qui assure un tri très efficace et organisé des circuits imprimés.

Détails techniques

Fonction	Ramasser les panneaux NG/OK séparément en recevant le signal.
Hauteur du transport	910 ± 30 mm
Direction du transport	L~R, ou R~L
Temps de collecte du conseil	Chaque approximativement 6 secondes
Changement de revue au fil du temps	Environ 30 secondes.
Côté fixe de la voie	Côté avant
Côté opérationnel	Côté avant
Coiffure à bande	DSE
Épaisseur des PCB	Min 0,6 mm
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Énergie électrique	220V,50/60Hz,± 10%
Le pouvoir	00,05 kW
Pression de l'air	4 à 6 bar
Consommation de l'air	Maximum de 15 L/min
Nombre de périodiques	Supérieur: 1 magazine, côté inférieur: 2 magazines
Signalisation	Le SMEMA
Les options	1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.

Caractéristiques

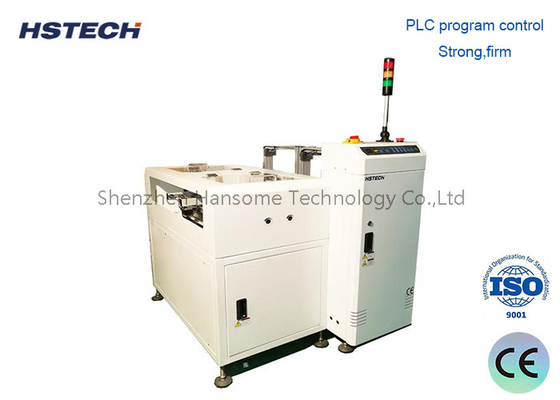

Contrôle PLC:
Le système intègre un PLC pour un fonctionnement précis et fiable.
Interface conviviale:
Il dispose d'un panneau à membrane LED à toucher doux pour un contrôle intuitif et sans effort.
Tone réglable:
Conçu pour accueillir facilement une variété de tailles et de configurations de PCB.
Les pinces de basculement:
Assurer un alignement sûr du chargeur, facilitant le placement stable du panneau.
Pulsateur pneumatique:
Précipitation régulée pour assurer un transfert en douceur et sans dommages.
Produit élevé:
Un changement rapide de chargeur maximisera l'efficacité de la production.
Sortir automatiquement le NG/OK:
Il s'intègre parfaitement à l'AOI pour faciliter l'inspection et le tri.
Interface de communication standard SMEMA:
Permet une intégration transparente dans les lignes de production via le protocole SMEMA, facilitant une communication et un échange de données fluides.

Modèle

Modèle	HS-NK250	HS-NK330	HS-NK390	Le HS-NK460
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Épaisseur des PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Taille du chargeur	355320563 mm	460400563	535460570 mm	535530570 mm
Dimension de la machine	195016001200 mm	Pour les véhicules à moteur à combustion	250018801200 mm	250021601200 mm
Le poids	220 kg ou plus	280 kg ou plus	340 kg	380 kg
