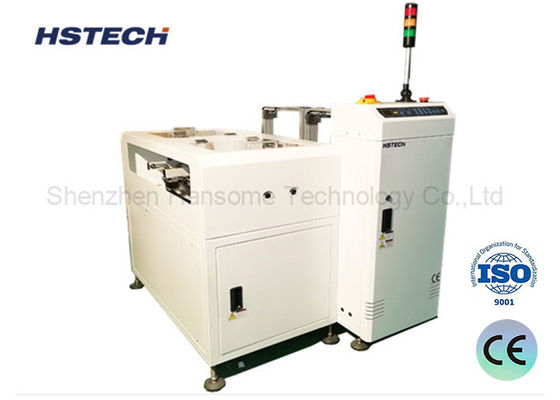

Déchargeur de PCB Séparation automatique des cartes NG/OK pour la production SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Déchargeur de NG/OK

Carte PCB transportant la taille:

910±30mm

Dimension de carte PCB:

50*50~330*250mm

Énergie électrique:

AC220V, 50/60HZ

Quantité de magazine:

Magazines de chaque rail 2

Garantie:

1 année

Utilisation:

Chaîne de production de SMT, chaîne de montage de SMT

Condition:

nouveau

Détails d'emballage:

Emballages en bois, avec mousse

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Déchargement automatique de PCB

Déchargeur de PCB de séparation des cartes NG/OK

Déchargeur de PCB de production SMT

Description du produit

Ligne de production SMT Bon / pas bon carton Distributeur de magazine NG OK Déchargeur de PCB

Introduction au projet

Après le processus d'inspection optique automatisée (AOI), cette unité fonctionne efficacement en recevant le signal d'inspection de la phase précédente.Il sépare automatiquement les PCB en deux catégories: non conformes (NG) et conformes (OK)Cela garantit un tri très efficace et organisé des circuits imprimés.

Détails techniques

Fonction	Ramasser les panneaux NG/OK séparément en recevant le signal.
Hauteur du transport	910 ± 30 mm
Direction du transport	L~R, ou R~L
Temps de collecte du conseil	Chaque approximativement 6 secondes
Changement de revue au fil du temps	Environ 30 secondes.
Côté fixe de la voie	Côté avant
Côté opérationnel	Côté avant
Coiffure à bande	DSE
Épaisseur des PCB	Min 0,6 mm
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Énergie électrique	220V,50/60Hz,± 10%
Le pouvoir	00,05 kW
Pression de l'air	4 à 6 bar
Consommation de l'air	Maximum de 15 L/min
Nombre de périodiques	Supérieur: 1 magazine, côté inférieur: 2 magazines
Signalisation	Le SMEMA
Les options	1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.

Caractéristiques

1. Contrôle PLC:
Le système est équipé d'un PLC pour un fonctionnement précis et fiable.

2.Interface conviviale:
Il dispose d'un panneau à membrane LED à toucher doux pour un contrôle facile et intuitif.

3.Pitche réglable:
Conçus pour accueillir une gamme de tailles et de configurations de PCB.

4.Touchez les pinces:
Assurer un alignement sûr du chargeur pour un placement stable des planches.

5.Pulseur pneumatique:
Précipitation réglée pour assurer un transfert doux et sans dommages des planches.

6. Haute capacité de production:
Le changement rapide de charge maximisera l'efficacité globale de la production.

7.Sortir automatiquement NG/OK:
Il s'intègre parfaitement à l'AOI pour simplifier les processus d'inspection et de tri.

8.Interface de communication standard SMEMA:
Il facilite l'intégration en toute transparence dans les lignes de production via le protocole SMEMA, permettant une communication et un échange de données fluides.

Modèle

Modèle	HS-NK250	HS-NK330	HS-NK390	Le HS-NK460
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Épaisseur des PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Taille du chargeur	355320563 mm	460400563	535460570 mm	535530570 mm
Dimension de la machine	195016001200 mm	Pour les véhicules à moteur à combustion	250018801200 mm	250021601200 mm
Le poids	220 kg ou plus	280 kg ou plus	340 kg	380 kg

Le produit et les détails

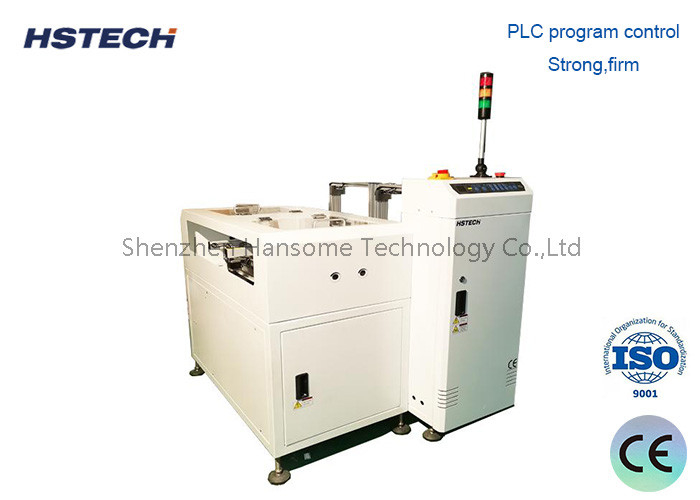

Déchargeur de PCB Séparation automatique des cartes NG/OK pour la production SMT 0
