Routeur PCB à double plateforme avec guide Hiwin et moniteur de durée de vie de l'outil de coupe de 0,5 à 3 mm

Machine de routeur PCB - Alignement visuel CCD, Guide Hiwin, Moniteur de durée de vie des outils, Coupe de 0,5 à 3 mm

Introduction de la machine

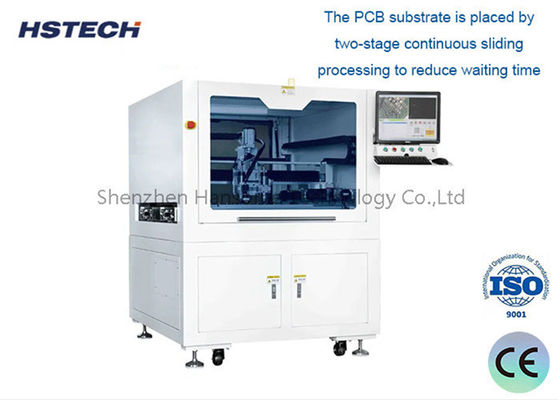

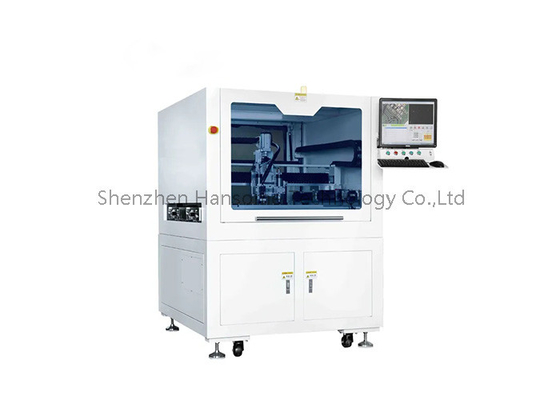

Le RM-F550 est une machine de routage de pointe spécialement conçue pour la dépannage de précision de circuits imprimés entiers (PCBA) en cartes individuelles.Il intègre une plateforme très stable qui garantit une précision de travail inégalée, avec une plateforme de travail standard de 300*350 mm, pouvant accueillir diverses tailles de PCBA.

Pour les grands projets, le RM-F550 offre une plateforme élargie de 400*600 mm, ce qui améliore sa polyvalence et répond aux besoins de production variés.la machine possède des capacités de programmation "visuelle" conviviales, simplifiant le processus de programmation en ligne pour une configuration rapide et précise.assurer la cohérence et la qualité à chaque étape.

Principales caractéristiques

1. Nous offrons à nos clients des équipements industriels haut de gamme qui excèlent en performance, stabilité et sécurité grâce à l'intégration de guides linéaires de haute précision, cartes de contrôle avancées,et des servo-moteurs fiables, assurant une qualité et une fiabilité supérieures.

2. En utilisant la technologie d'alignement visuel CCD haute résolution, notre système de contrôle de mouvement à 4 axes maximisera l'efficacité de production en utilisant une conception à double plateforme.permettant des transitions transparentes et un fonctionnement continu.

3. Équipée d'une broche d'orientation de fabrication allemande, la machine possède une plage de vitesse de rotation de 40 000 à 60 000 tr / min, assurant des capacités de coupe précises et efficaces.

4. Pour maintenir une précision et une fluidité maximales dans le mouvement, nous utilisons des guides de la marque Taiwan Hiwin.améliorer les performances globales.

5. Notre équipement est équipé d'une fonction de surveillance de la durée de vie de l'outil, une fonction intelligente qui ajuste automatiquement la position du coupeur une fois qu'il a parcouru une distance spécifiée.Ce système innovant assure un fonctionnement continu en passant de façon transparente à une lame non coupée, en minimisant les temps d'arrêt et en maximisant la productivité.

6. Versatile et adaptable, la machine est capable de démonter des PCB avec des connexions droites, en arc et circulaires, répondant à un large éventail d'exigences de production.

7. Pour optimiser davantage le flux de production, le substrat de PCB est traité par un système de glissement continu en deux étapes.permettre un flux de travail plus efficace et productif.

Séparation

Détails de la machine

À propos des emballages
