Machine de routage PCBA à double plateforme de haute précision pour la ligne d'assemblage des cartes PCB

Machine de routage PCBA hors ligne à double plateforme de haute précision pour la ligne d'assemblage des cartes PCB

Introduction:

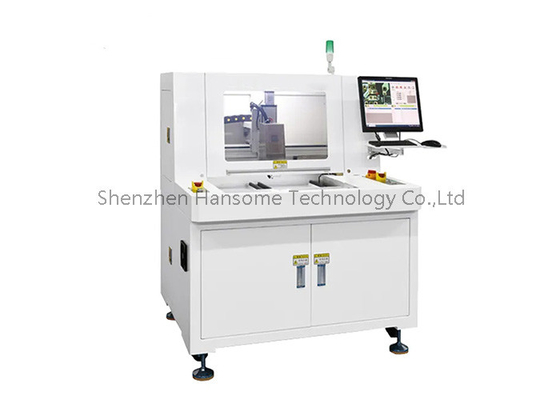

Cette machine RM-F550 est une machine de routage nouvellement développée. Elle est utilisée pour décomposer un ensemble entier de circuits imprimés (PCBA) en cartes PCBa individuelles.

La machine adopte une plateforme très stable pour assurer la précision de travail, la taille de la plateforme de travail est de 300 * 350mm.

Il dispose d'une option de plateforme plus grande à 400*600mm. La machine offre une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise, et peut également détecter le processus de dépannage.

Principales caractéristiques:

1, fournir aux clients un équipement industriel de haute performance, hautement stable et sécuritaire, utilisant un guide linéaire de haute précision, une carte de commande et un servo-moteur.

2, 4 axes de commande de mouvement basés sur l'alignement vicual CCD haute résolution, utiliser une double plate-forme pour rendre la production plus efficace.

3, fuseau de routage de marque allemande, vitesse de 40000 à 60000 tr/min.

4, Taiwan Hiwin guide de marque, assurez-vous que le système de déplacement de précision et en douceur.

5Après avoir coupé une certaine distance, il se lève et tombe automatiquement à la position d'une autre lame non coupée.

6, Convient pour le démantèlement des planches en ligne droite, en arc et en connexion circulaire.

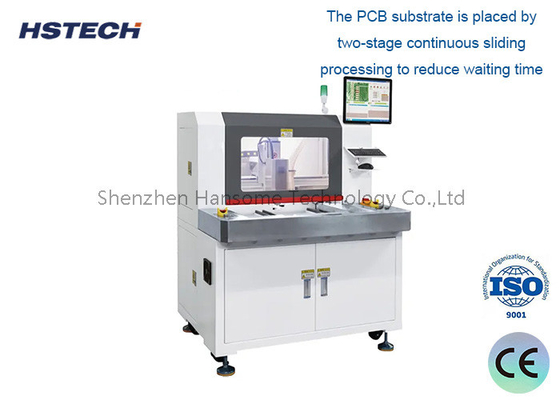

7, le substrat de PCB est placé par un traitement coulissant continu en deux étapes pour réduire le temps d'attente et augmenter la production.

Conception hors ligne
Cet équipement est un dispositif hors ligne indépendant de la chaîne de production et n'a pas besoin d'être intégré à la chaîne de production automatisée.
Il peut être placé de manière flexible dans une position appropriée dans l'atelier pour le traitement indépendant des cartes de circuits.

Fonction de coupe
Il dispose d'un système de découpe CNC précis qui peut effectuer un traitement de découpe de haute précision sur les cartes PCB.
Il peut couper des circuits imprimés de différentes tailles et formes pour répondre aux besoins de différents produits.

Automatisation
Équipé d'un système de chargement et de déchargement automatique, il peut réaliser des opérations de découpe de cartes de circuits imprimés sans surveillance.
Il possède des fonctions telles que le contrôle du programme et le réglage des paramètres de coupe, ce qui améliore l'efficacité du traitement.

Taille flexible
La taille de la machine est généralement d'environ 1,2 m × 1,5 m, ce qui convient au placement dans un espace d'atelier limité.
Différentes spécifications des zones de travail de coupe peuvent être configurées selon les exigences du produit.

Sécurité
La conception de l'isolation est adoptée pour assurer la sécurité des opérateurs.
Équipé de dispositifs de sécurité tels qu'un interrupteur d'arrêt d'urgence.

- Pour les produits:

Scénarios d'application:

• Production électronique personnelle ou de petite taille, comme la fabrication de votre propre carte PCB sur mesure.
• Production de petits lots de PCBA, adapté au prototypage rapide et à la production de petits lots d'essais.
• Coupe et fractionnement de PCB lors de la réparation ou de la modification de produits électroniques.
• Enseignement de laboratoire, laissez les étudiants comprendre la technologie de traitement PCBA.
• En tant qu'équipement supplémentaire dans l'atelier d'usine pour répondre aux besoins des petits lots rapides

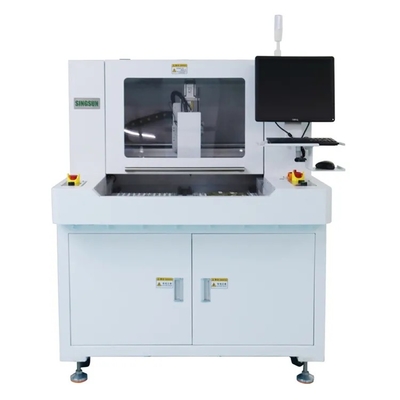

Détails de la machine:
