Approximativement 30 secondes bouton de commande de déchargement de PCB déchargeur de ligne SMT personnalisé avec moteur

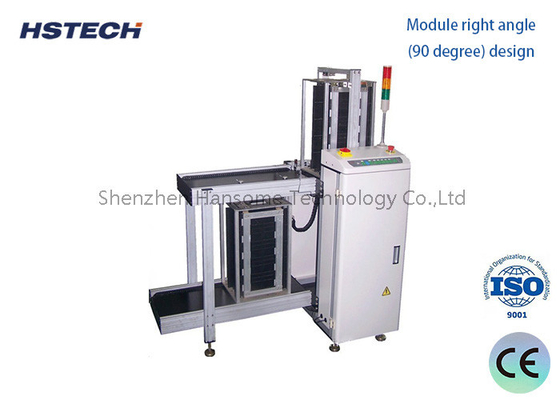

Déchargeur de PCB:
Cette machine de déchargement de PCB utilisée à la fin de la ligne de production SMT, elle est utilisée pour collecter les PCB dans les chargeurs.
Le déchargeur de circuits imprimés est un dispositif utilisé pour décharger automatiquement les circuits imprimés (PCB).Sa fonction principale est d'éliminer automatiquement les PCB de l'équipement utilisé dans le processus précédent (comme les machines de soudage).Le déchargement de PCB peut améliorer l'efficacité de la production, réduire les coûts de main-d'œuvre et les erreurs opérationnelles.
Les principales caractéristiques sont les suivantes:
Grade élevé d'automatisation: grâce à des technologies de contrôle et d'automatisation par ordinateur telles que des bras robotiques, les PCB peuvent être déchargés rapidement et avec précision.
Forte adaptabilité: il peut s'ajuster automatiquement en fonction des PCB de différentes tailles et épaisseurs pour s'adapter à divers types de circuits imprimés.
Une bonne intégration: elle peut être intégrée à l'équipement de processus précédent pour réaliser une collaboration automatisée de la chaîne de production.
Opération simple: équipé d'une interface homme-machine, l'opérateur peut effectuer la tâche de déchargement grâce à des réglages de programme simples.
Haute fiabilité: il adopte une structure mécanique stable et un système de contrôle avec une bonne répétabilité et une bonne durée de vie.
Réduction des coûts: Réduction de l'utilisation manuelle, réduction des coûts de main-d'œuvre et amélioration de l'efficacité de la production.
Améliorer la qualité du produit: le processus de déchargement précis peut minimiser les dommages des PCB pendant le processus de transfert.
Caractéristiques:
1, Mitsubishi PLC
2, avec moteur ZD.
3, une bande de transport plus épaisse.
4, 3 magazines pour le changement, le magazine de la première face, le magazine du côté des boutons 2.
5, mode de commande par bouton LED avec affichage lumineux 3 lolor.
6La structure de la machine en acier inoxydable et profilé en aluminium, stable et facile à entretenir.
7, réglage de largeur lisse et parallèle avec manivelle manuelle.
8, Pousseur de précision pousse les PCB aux chargeurs
9, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
10, compatibles avec le SMEMA.
Les spécifications:
Fonction | Cette unité est utilisée pour décharger les PCB. |
Hauteur du transport | 910 ± 30 mm |
Temps de chargement des PCB | Environ 6 secondes |
Changement de revue au fil du temps | Environ 30 secondes. |
Direction du transport | L~R, ou R~L |
Opération | Fonctionnement du front |
Côté fixe de la voie | Côté avant ((ou spécifier) |
Énergie électrique | 220V,50/60Hz,± 10% |
Pression de l'air | 4 à 6 bar |
Épaisseur des PCB | Min 0,4 mm |
Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
Signalisation | Le SMEMA |
Modèle | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Dimension de la machine | 1900*800*1200 mm | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Le poids | 140 kg | 220 kg ou plus | 280 kg ou plus | 320 kg |
Déchargeur de PCB | |||
