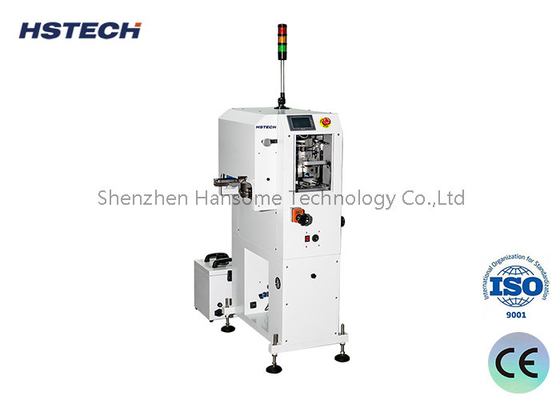

Équipement de traitement des PCB avec fonction d'élimination statique

Équipement de traitement des PCB avec fonction d'élimination statique

Cette machine est utilisée entre le chargeur de PCB et l'imprimante à écran, avec pinceau et rouleau d'autocollant pour nettoyer la poussière, l'électricité statique sur la surface du PCB.

La machine entièrement automatique de nettoyage de la surface des cartes de circuits imprimés est adaptée au nettoyage en ligne des petits copeaux de carte, de la poussière, des fibres, des poils, des débris de peau,les particules métalliques et autres matières étrangères sur la surface des plaquettes de PCB avant l'impression de pâte de soudure ou le revêtement adhésif pour s'assurer que la surface du PCB est en état de propreté.

Principe et mode de fonctionnement:

Principe d'élimination de la poussière électrostatique: utiliser la force d'adsorption électrostatique pour adsorber et collecter les particules de poussière à la surface du PCB.Les méthodes courantes d'élimination des poussières électrostatiques comprennent les souffleurs ioniques et les collecteurs de poussières électrostatiques..

Principe de balayage du débit d'air: utiliser de l'air comprimé pour générer un débit d'air à grande vitesse pour balayer et absorber la poussière à la surface du PCB.mais nécessite un système de collecte de vide correspondant.

Composants principaux de l'équipement:
Salle d'élimination des poussières/tableau d'isolation: environnement de travail fermé pour réduire la pollution par les poussières extérieures
Dispositif d'élimination des poussières: générateur électrostatique ou système d'air comprimé
Dispositif de collecte des poussières: plaque de collecte électrostatique ou aspirateur
Dispositif de transport: bande transporteuse pour l'entrée et la sortie automatiques de PCB

Principaux indicateurs de performance:
Efficacité de nettoyage: peut éliminer plus de 99% de la poussière de surface des PCB
Nettoyage: la taille des particules de la surface du PCB est inférieure à 5 μm
Vitesse de nettoyage: temps de nettoyage unique inférieur à 10 secondes
Niveau de propreté: répondre à la norme ISO14644-1 de classe 100 relative aux salles blanches

Scénarios d'application et avantages:
Lien de fabrication de PCB: améliorer le rendement de chaque procédé de PCB
Lien d'assemblage des PCB: assurer la propreté des PCB pendant le montage et le soudage
Réparation et retraitement: nettoyage local des PCB assemblés
Nettoyage non destructeur: ne causera pas de rayures ou de dommages à la surface du PCB

Suggestions d'achat:
Choisir le modèle d'équipement approprié en fonction de la taille du PCB et de l'échelle de production
Faites attention aux indicateurs d'efficacité de nettoyage, de degré de nettoyage et de vitesse de nettoyage de l'équipement
Évaluer le niveau d'automatisation et la facilité d'utilisation de l'équipement
Considérez la consommation d'énergie, le bruit, l'espace au sol et les autres coûts d'utilisation de l'équipement

Spécification

Caractéristiques

1, brosse spirale anti-statique ultra-haute vitesse, méthode d'extraction sous vide propre.
2, Impression SMT spéciale correspondante, montée avant et après le circuit imprimé à connexion AI à l'arrière du corps étranger propre.
3, équipé de la fonction d'élimination statique, élimine complètement les interférences électrostatiques.

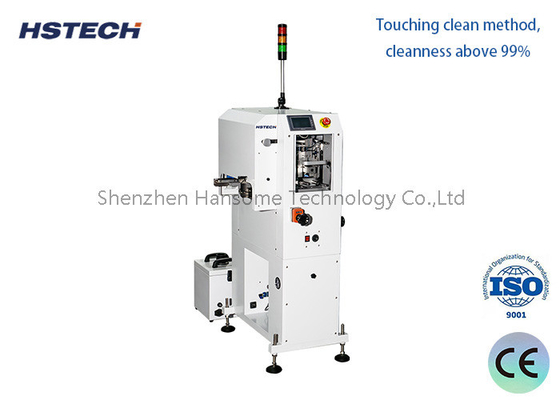

4, méthode de nettoyage au toucher, pureté supérieure à 99%.
5, Conçu pour nettoyer le rouleau afin d'assurer un effet de nettoyage efficace, stable et durable.
6Les pièces mécaniques sont conçues pour être retirées, l'entretien est simple.
7, Affichage de l'interface en anglais et en chinois, fonctionnement de l'interface pratique et simple.
