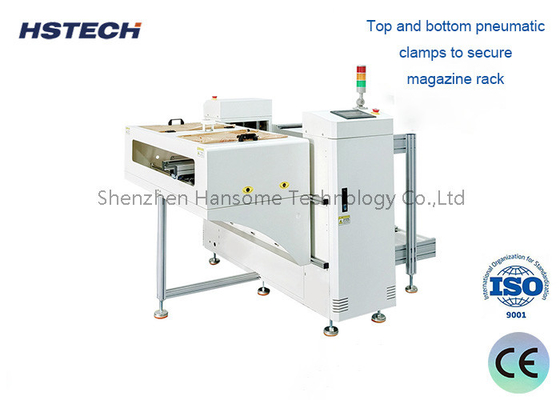

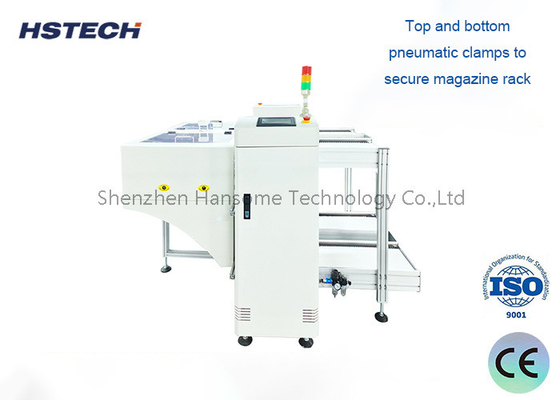

Déchargeur à double rails facile à utiliser Smt Déchargeur vertical Pcb Ng OK Déchargeur avec écran tactile

Déchargeur à double rails facile à utiliser Smt Déchargeur vertical Pcb Ng OK Déchargeur avec écran tactile

NG OK PCB Unloader est un dispositif utilisé dans les processus de fabrication électronique automatisés pour décharger les cartes de circuits imprimés (PCB) défectueuses (NG) et bonnes (OK) de la chaîne de production.

La fonction principale du déchargeur de PCB NG OK est de séparer les PCB non qualifiés (NG) et les PCB qualifiés (OK) sur la base des résultats du système de détection électronique.et les déplacer hors de la chaîne de production pour traitement et classification ultérieurs.

NG OK Caractéristiques et fonctions du déchargeur de PCB:

Déchargement automatique:
L'équipement dispose d'une fonction de déchargement de PCB entièrement automatique, sans fonctionnement manuel.
Le capteur détecte l'état des circuits imprimés et décharge automatiquement les circuits imprimés non qualifiés et qualifiés par classification.

Conception à double voie:
L'équipement adopte une structure à double voie, l'une pour le déchargement des cartes PCB non qualifiées et l'autre pour le déchargement des cartes PCB qualifiées.
Les PCB non qualifiés et qualifiés peuvent être déchargés par classement en même temps.

Fonctionnement à haut rendement:
Le déchargement automatique améliore considérablement l'efficacité de traitement des cartes PCB et réduit les liens de fonctionnement manuel.
La vitesse et la précision du déchargement peuvent être ajustées de manière flexible en fonction des besoins réels de la chaîne de production.

Détection intégrée:
L'équipement dispose d'un module de détection de l'état des PCB intégré, qui peut identifier et distinguer automatiquement les cartes PCB non qualifiées et qualifiées.
Les indicateurs de détection comprennent plusieurs paramètres tels que la taille, les défauts, l'état de l'assemblage des composants, etc.

Enregistrement des données:
L'équipement peut enregistrer les données de détection de chaque lot de PCB, fournissant une base pour une analyse et une optimisation ultérieures.
Les rapports de données pertinentes peuvent être obtenus et analysés par un logiciel informatique.

Interface souple:
Prend en charge l'accouplement de l'interface de communication avec les équipements de la chaîne de production pour obtenir l'échange d'informations et la gestion centralisée.
Les programmes de commande et les interfaces personnalisés peuvent être personnalisés en fonction des besoins du client

Spécification

Caractéristiques

1, contrôle de l' écran tactile en couleur

2, PLC de Panasonic

3, Capacité du chargeur: haut 1, bas 1 ou personnalisé

4, La hauteur sélective: 10 mm, 20 mm, 30 mm, 40 mm

5, direction de transport des PCB: L - R, ou R - L, optionnel

6, Sélection du mode de fonctionnement manuel/automatique

7, rail avant fixe ou rail arrière fixe, optionnel

8, hauteur standard pour l'application SMT ((920±20 mm)

9, affichage de la lumière de la tour

10, le signal SMEMA
