Machine de routeur de carte PCB Depaneling

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible

Nom De Marque:	HSTECH
Numéro De Modèle:	AR-7
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union, Monégramme
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Mini routeur PCBA hors ligne

Matériel:

Plaque métallique

Montage:

Nécessaire

Énergie:

AC380V, 50/60HZ

La communication:

Le SMEMA

Taille de table de fonctionnement:

50*50~410*460mm

Méthode de chargement de PCBA:

Le manuel

Collecteur de poussière:

Collecte du fond

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Description du produit

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible

Introduction au projet

Il s'agit d'une machine de routage spécialement utilisée pour la fabrication de petits lots ou de PCBA personnels, principalement utilisée pour la découpe et la segmentation précises de PCB avec des composants montés.Il réalise un traitement de haute précision et de répétabilité grâce au contrôle CNC.

Caractéristiques

1Séparation automatique hors ligne.

2, C'est un mini routeur PCBA, adapté pour les petits PCB, et une solution d'économie de salle d'usine.

3Des luminaires sur mesure.

4, PC et système visuel CCD.

5, programmation avec compensation et collecte de poussière.

6, Disponible pour les PCBA de taille max 410-510 mm.

7, flexible pour couper deux types de produits différents.

8, plateforme ouverte pour l'alimentation manuelle et le déchargement, peut également être équipé d'un bras mécanique optionnel (robot).

Spécification

Modèle	AR-7	AR-7 mini
Énergie électrique	AC380V, 50/60 Hz, 3 kW
Taille de travail	Pour les véhicules à moteur électrique à combustion	50x50 ~ 260x310 mm (maximum)
Mode de chargement	Le manuel
Fuseau de coupe/vitesse	Pour les appareils à commande numérique
Épaisseur des PCB	0.4 à 4 mm
Vitesse de séparation	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Type de fixation	Les appareils électriques
La programmation	Enseignement de la vision, programmation en ligne
Kit de fraisage	φ0,8~φ3,0 pour le côté droit, charpente en acier tungstène
Méthode de collecte des poussières	Collecte des poussières au fond
Collecteur de poussière	3 phases, 380 V, 1,2 kW
Le bruit	Le niveau d'humidité de l'eau
Système de commande	PC industriels
Marque de broche	Marque allemande, Sycotec 4025
Servo moteur	Série A5
Contrôle du mouvement	Plaque de commande de mouvement à 4 axes
vis à plomb	C5 plomb de vis de meulage
Guide linéaire	Guide du silence de rang P
La caméra	Caméra industrielle de 40W de marque allemande Imaging
Taille de la machine	700800930 mm	500650930 mm
Écran	17 pouces

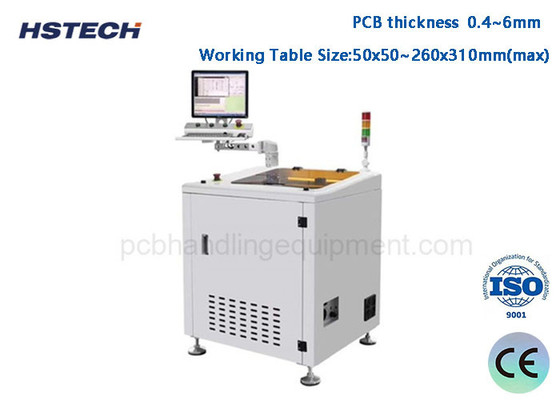

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible 0

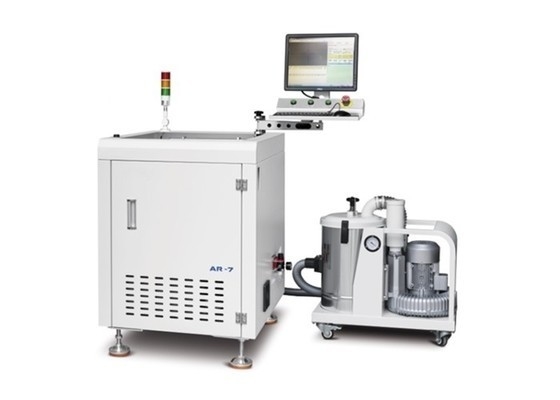

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible 1

Scénarios d'application typiques

Production électronique personnelle ou de petite taille, comme la fabrication de votre propre carte de circuit imprimé.
Production de petits lots de PCBA, adapté au prototypage rapide et à la production d'essais en petits lots.
Coupe et fractionnement de PCB lors de la réparation ou de la modification de produits électroniques.
Enseignement de laboratoire, laissez les étudiants comprendre la technologie de traitement PCBA.

Emballage et livraison

Nom de l'article	Machine de routeur PCBA
Le paquet	1 ensemble dans une boîte en bois comme condition de sécurité
Dimension extérieure	700800930 mm
Le poids	environ 75 à 100 kg
Livraison	environ 20 jours ouvrables
Paiement	D/P, T/T, Western Union, MoneyGram
Port	Je suis à Shenzhen.
Expédition	A. Par courrier: 4 à 7 jours ouvrables par offre spéciale
	B.En avion: 7 jours ouvrables à l'aéroport désigné
	C.Par mer: 20-25 jours ouvrables au port désigné

Machine de routage mini PCBA hors ligne à grande vitesse pour PCB de petite taille avec coupe flexible 2
