Je vous présente

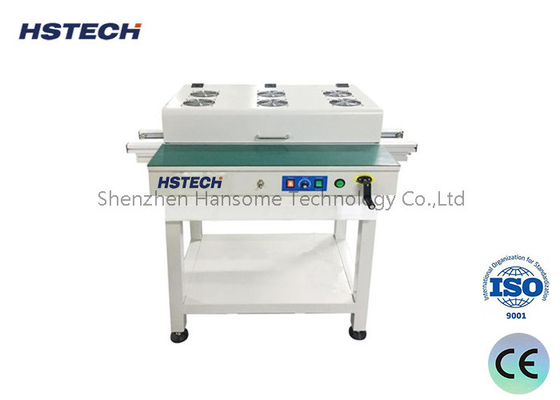

Le convoyeur SMT est adapté pour la connexion entre les lignes de production SMT et AI. Il peut également être utilisé pour le tamponnage, l'inspection, les essais ou l'insertion manuelle de composants électroniques sur PCB.Il peut également être utilisé pour la connexion de signal avec d'autres équipementsLa plate-forme de connexion est divisée en piste unique, piste double, ascenseur télescopique.

Caractéristiques

1, épaisseur stable du corps de la machine en acier inoxydable.

2, largeur maximale de PCB 390 mm, réglage de la largeur à la main.

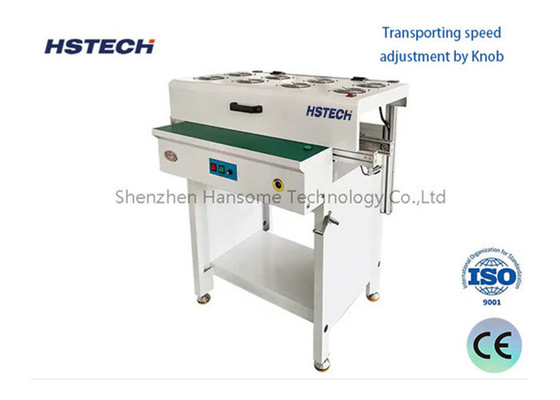

3, réglage de la vitesse de transport par Knob.

4, ESD couleur verte table de travail.

5, rail de transport en alliage d'aluminium.

6, commande de bouton LED, réglage de vitesse du moteur.

7, fonction optionnelle disponible, éclairage de tour, inspection, couverture contre la poussière, etc.

8, les exigences personnalisées disponibles.

9, Longueur disponible, 600 mm, 1000 mm, 1500 mm, ou optionnel.

10, signal SMEMA pour la connexion en ligne.

Structure de base et principe de fonctionnement:
Le convoyeur SMT est constitué de courroie de transport, de support, de moteur, de capteur et d'autres composants.
La bande transporteuse peut déplacer en continu le PCB à travers le moteur.
Le capteur est utilisé pour détecter la position et l'état du PCB afin d'assurer l'automatisation du processus de transport.
Le support fournit un support mécanique et peut être ajusté pour accueillir des PCB de différentes tailles.

Modèles et applications communs:
La largeur varie de 300 mm à 600 mm pour accueillir des PCB de spécifications différentes.
La vitesse de transport est généralement de 0,1 à 1,0 m/min et peut être ajustée en fonction de la demande.
Il est largement utilisé dans les équipements de ligne de production SMT tels que les machines de placement, les fours de reflux et les équipements d'essai.
Il peut également être utilisé dans d'autres processus d'assemblage et d'essai électroniques nécessitant un transport automatique de PCB.

Considérations de sélection et d'intégration:
Choisissez la largeur et la longueur de convoyeur appropriées en fonction de la taille du PCB et de la disposition de la ligne de production.
Assurer la compatibilité des interfaces avec les équipements en amont et en aval afin d'obtenir un accrochage sans heurts.
Considérez les facteurs de l'environnement de travail et choisissez des conceptions appropriées telles que la résistance à la poussière et à l'antistatique.
Choisir un système de contrôle fiable pour assurer la stabilité et la répétabilité du processus de transport.

Spécification

1.Utilisé principalement dans les équipements de la ligne de production SMT et les équipements reliant la fonction de transfert et de prise de freinage.
2. Selon la nécessité d'augmenter la détection, la fonction de commutation, NG, mémoire de données et autres fonctions.
3- Corps d'équipement de haute résistance pour assurer la stabilité de l'équipement.
4Des vis en acier inoxydable lisse peuvent ajuster la largeur du rail.
5Utilisez des emplacements en aluminium spéciaux pour faire la voie de transfert pour éviter le blocage du PCB.
6Le système de commande est commandé par PLC avec l'interface de signal SMEMA standard.
8La plaque de travail, l'éclairage, le couvercle de poussière statique, le ventilateur de refroidissement peuvent être ajoutés selon les besoins.
9. Différentes formes peuvent être personnalisées en fonction de la taille du site du client ou des exigences de production du produit, afin de faciliter au client le choix de la structure la plus raisonnable.
