Détails des produits

À la maison Produits

Machine de routeur de carte PCB Depaneling

Machine de routage automatique de la face inférieure du PCB avec compatibilité avec le système ERP

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F550
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

Plateforme:

Le double.

Plateforme de travail:

300*350mm

Précision de répétition:

± 0.01

Précision de coupe:

± 0.03

Dimension de la machine:

1200*1050*1440mm (L*W*H)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Description du produit

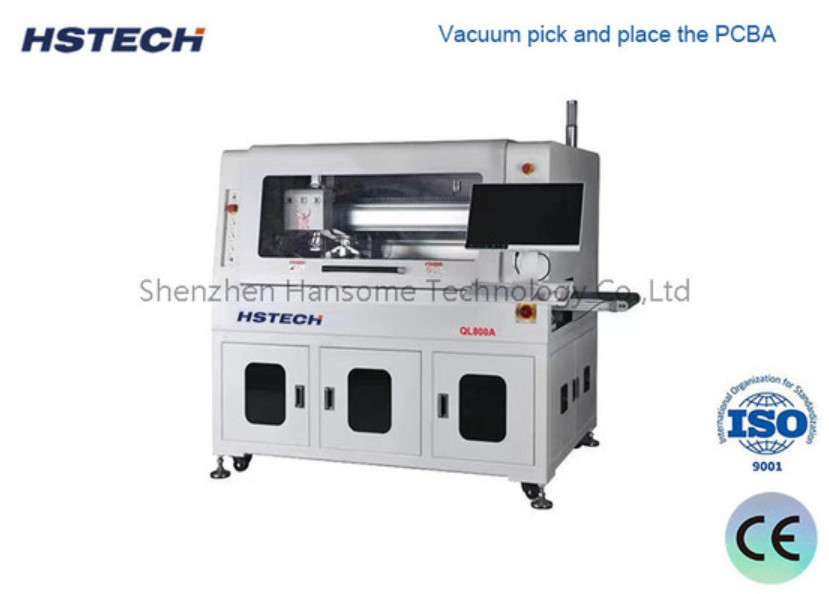

Machine de routage automatique de la partie inférieure du PCB avec compatibilité avec le système ERP

Introduction au projet

Cette machine est une machine de câblage automatique PCBA intégrée, spécialement conçue pour le câblage automatique du côté inférieur du PCBA fixé sur le luminaire.la machine est équipée d'une buse qui utilisera l'aspiration pour adapter étroitement le PCBA au luminaire, facilitant ainsi la séparation des trous perforés, des PCB courbes et d'autres PCB irrégulièrement connectés.

Caractéristiques

1.Pick et place sous vide PCBA
2- On coupe le fond.
3Coupe à double plateforme
4Détection de couteau cassé.
5. Connexion automatique par ligne
6.Statistiques de la SPC et correspondance avec les ERP
7Peut être équipé de: changement automatique de couteau, aspiration à l'épreuve de l'explosion, surveillance de l'air

Détails techniques

Modèle	Pour les véhicules à moteur:
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Hauteur de transmission	900 ± 50 mm
Direction du transport	De gauche à droite
Vitesse de transport	Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse.
Mode de chargement	rail de guidage de transport de type section
Réglage de la largeur du rail	Automatique
Interface de communication	Le SMEMA
Positionnement des PCB	Positionnement des appareils
Système de cueillette	Récupération par aspiration sous vide
Fuseau de coupe/vitesse	60,000 tours/min, marque allemande ((facultatif 100 000 tours/min, marque allemande)
Type de refroidissement	Type auto-refroidi
Changement automatique d'outil	Optionnel
Vérifiez le couteau cassé.	- Oui, oui.
Vitesse de séparation	5 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8~φ3,0 rotation latérale droite, charpente en acier tungstène
Précision de positionnement répétée	±0,1 mm
Vitesse de déplacement coordonnée	1000 mm/s
Type de plaque extérieure	Unité de transport par courroie ESD/unité de transmission de panneaux de lot
Collecte des déchets	Collecte des déchets dans les placards
La programmation des procédures	GERBER programme d'importation/édition de dessins à travers le système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie électrique	AC380V, 50/60 Hz, 3 kW
Taille de la machine	Pour les véhicules à moteur à combustion
Le poids	Environ 800 kg

Taille de la machine

HSTECH

Routage de taille inférieure et collecteur de poussière

HSTECH

Excellent système de CCD avec caméra d'imagerie, lentille moritex et source lumineuse de mesure - niveau, pour soutenir l'étalonnage, la compensation et le positionnement de la machine,avec une grande stabilité et une capacité anti-interférence.

HSTECH

Chuck d'aspiration à vide omnipotent pour le ramassage, le placement, le déchargement et la production.

HSTECH

Système de déchargement composite, utilisé la ceinture antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.

HSTECH

À propos des produits

Machine de routage automatique de la face inférieure du PCB avec compatibilité avec le système ERP 5
