Détails des produits

À la maison Produits

Machine de routeur de carte PCB Depaneling

Machine de routage de circuits imprimés automatique avec compatibilité avec le système ERP et double plate-forme de coupe

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F550
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Union occidentale
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

plate-forme:

Double

Plate-forme de travail:

300*350mm

Précision de répétition:

± 0,01

Précision de coupe:

± 0.03

Dimensions de la machine:

1200*1050*1440mm (L*W*H)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Mettre en évidence:

Machine automatique de routeur de carte PCB de routage latéral inférieur

Machine de routeur de dépaneling de carte PCB de compatibilité de système d'ERP

Machine de routeur PCBA de coupe à double plate-forme

Description du produit

Machine de routage automatique de la face inférieure du PCB avec compatibilité avec le système ERP

Cette machine de câblage automatique PCBA intégrée est spécialement conçue pour les opérations de routage automatique de PCBA fixées sur des appareils.la buse de la machine utilise l'aspiration sous vide pour maintenir le PCBA à l'appareil, facilitant la séparation des trous perforés, des PCB incurvés et d'autres PCB irrégulièrement connectés.

Principales caractéristiques

Système PCBA à vide
Capacité à couper le fond
Coupe à double plateforme
Détection des outils cassés
Connexion automatique de ligne
Statistiques du CPC et correspondance avec les ERP
Optionnel: changement automatique d'outil, aspiration de poussière à l'épreuve des explosions, surveillance de l'air

Spécifications techniques

Modèle	Pour les véhicules à moteur:
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale du PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Hauteur de transmission	900 ± 50 mm
Direction du transport	De gauche à droite
Vitesse de transport	Le réglage de la vitesse est effectué à l'aide d'un dispositif de réglage de la vitesse.
Mode de chargement	Roue de guidage de transport de type section
Réglage de la largeur du rail	Automatique
Interface de communication	Le SMEMA
Positionnement des PCB	Positionnement des appareils
Système de sélection	Récupération par aspiration sous vide
Fuseau de coupe/vitesse	60,000 tours/min, marque allemande (facultatif 100 000 tours/min, marque allemande)
Type de refroidissement	Type auto-refroidi
Changement automatique d' outil	Optionnel
Vérifiez l' outil de rupture	- Oui, oui.
Vitesse de séparation	5 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8 ~ φ3,0 Rotation du côté droit, charpente en acier tungstène
Retourner la précision de positionnement	±0,1 mm
Coordonner la vitesse de déplacement	1000 mm/s
Type de plaque	Unité de transport par courroie ESD / unité de transmission de panneaux par lots
Collecte des déchets	Collecte des déchets des placards
Programmer les procédures	GERBER Importation / programme d'édition de dessin à travers le système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie	AC380V, 50/60 Hz, 3 kW
Taille de la machine	Pour les véhicules à moteur à combustion
Le poids	Environ 800 kg

Système de vision avancé

Excellent système de CCD avec caméra d'imagerie, lentille Moritex, et source lumineuse de niveau de mesureet de positionnement avec une stabilité exceptionnelle et une capacité anti-troubles.

Système de traitement sous vide

"Précédent de fabrication" est un composant de fabrication qui est utilisé pour la fabrication d'un produit de fabrication.

Système de déchargement composite

Utilise une ceinture antistatique ESD pour transporter les produits séparés sur le côté supérieur tandis que les déchets sont transportés sur le côté inférieur, ce qui permet d'économiser beaucoup d'espace grâce à cette méthode efficace.

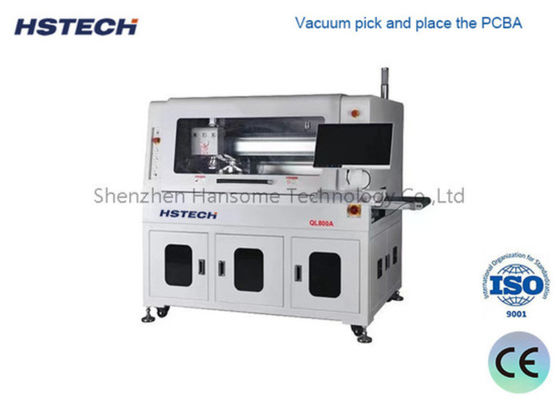

Images du produit

Comparaison de l'emballage et du fonctionnement
