Introduction de la machine

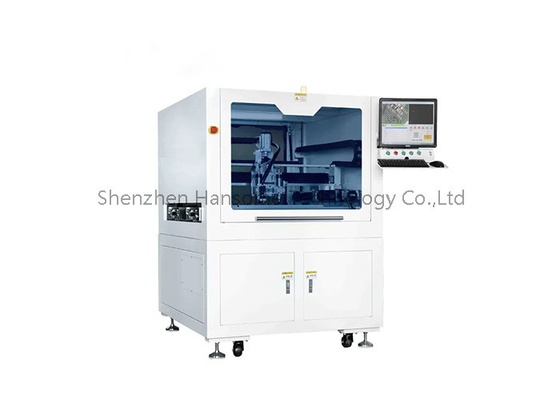

Cette machine RM-F550 est une machine de routage nouvellement développée. Elle est utilisée pour décomposer un ensemble entier de circuits imprimés (PCBA) en cartes PCBa individuelles.La machine adopte une plateforme très stable pour assurer la précision de travail, la taille de la plateforme de travail est de 300*350 mm.

Il dispose d'une option de plateforme plus grande à 400*600mm. La machine offre une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise, et peut également détecter le processus de dépannage.

Principales caractéristiques

1, fournir aux clients un équipement industriel de haute performance, hautement stable et sécuritaire, utilisant un guide linéaire de haute précision, une carte de commande et un servo-moteur.

2, 4 axes de commande de mouvement basés sur l'alignement vicual CCD haute résolution, utiliser une double plate-forme pour rendre la production plus efficace.

3, fuseau de routage de marque allemande, vitesse de 40000 à 60000 tr/min.

4, Taiwan Hiwin guide de marque, assurez-vous que le système de déplacement de précision et en douceur.

5Après avoir coupé une certaine distance, il se lève et tombe automatiquement à la position d'une autre lame non coupée.

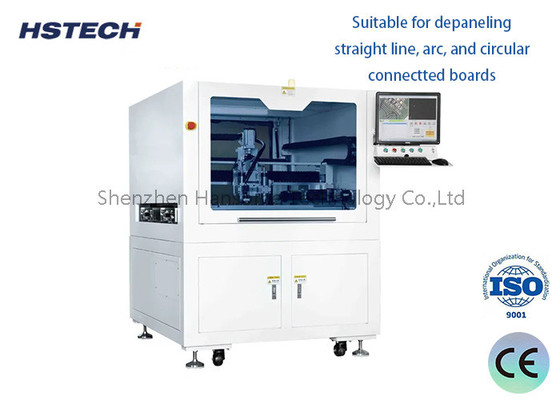

6, Convient pour le démantèlement des planches en ligne droite, en arc et en connexion circulaire.

7, le substrat de PCB est placé par un traitement coulissant continu en deux étapes pour réduire le temps d'attente et augmenter la production.

Séparation

Application du projet

Coupe de circuit:
Les routeurs PCBA hors ligne peuvent couper rapidement et précisément des lignes de circuit et des contours sur PCBA.
Il peut compléter divers processus de découpe de circuits complexes et améliorer la qualité de fabrication du PCBA.

Segmentation du tableau:
Le routeur peut couper et séparer avec précision plusieurs cartes PCBA connectées entre elles.
Assurez-vous que les bords de chaque carte PCBA sont plats et que la taille est constante, ce qui est pratique pour les essais et l'assemblage ultérieurs.

Traitement des trous:
Le routeur peut traiter avec précision divers trous sur PCBA, y compris les trous traversés, les trous aveugles, les trous enfouis, etc.
Veiller à ce que la taille, la position, l'inclinaison et d'autres indicateurs du trou puissent répondre aux exigences du procédé.

- Je vous en prie.
Le routeur peut couper des emplacements de différentes formes sur PCBA, tels que des emplacements pour l'installation de composants.
Améliorer la résistance structurelle et la dissipation thermique du PCBA.

Décapage des bords:
Le routeur peut effectuer des coupes fines et des déchiquetages sur les bords du PCBA.
Assurez-vous que les bords du PCBA sont plats et lisses pour éviter les dommages lors du contact.

Production automatisée:
Les routeurs PCBA hors ligne peuvent assurer une bonne coordination avec les autres équipements de la chaîne de production.
Améliorer considérablement le niveau d'automatisation du traitement PCBA et améliorer l'efficacité de la production.
