Déchargeur de PCB rapide avec 3 magazines Mitsubishi PLC ZD entraîné par moteur pour la ligne de production SMT

Déchargeur de PCB rapide avec 3 magazines Mitsubishi PLC ZD entraîné par moteur pour la ligne de production SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-UD330
Nombre De Pièces:	1 ensemble
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Déchargeur de carte PCB

autre nom:

Déchargeur de ligne SMT

Taille des PCB:

50*50 à 450*330 mm

Carte PCB déchargeant le temps:

Environ 6 secondes

Changement de revue au fil du temps:

Environ 30 secondes.

Énergie:

AC220V, 50/60HZ

Épaisseur des PCB:

Min 4 mm

La communication:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Description du produit

Déchargeur de PCB rapide avec 3 magazines Mitsubishi PLC ZD entraîné par moteur pour la ligne de production SMT

Application du projet

Cette machine de déchargement de PCB utilisée à la fin de la ligne de production SMT, elle est utilisée pour collecter les PCB dans les chargeurs.

Caractéristiques

1.Utilisation de lampes LED à trois couleurs, panneau tactile de commutateur de membrane LED.

2.3030 corps en aluminium avec une connexion hôte, section de transport du magazine utilise de l'aluminium spécial.

3.Des ascenseurs de coulée solides assurent la stabilité de l'équipement.

4.Mouvements utilisant des moteurs de freinage de haute performance importés de Taiwan à vitesse constante, vis à bille TBI de Taiwan à performance stable.

5- Moteur de transfert importé de Taiwan, performances stables.

6.Utilisant des pieds spéciaux M16 à semelle en caoutchouc, à l'épreuve des chocs, facile à déplacer.

7.Utilisation de la barre de gaz de la plaque de poussée SMC, protection contre les cartes.

8.Vuillez régler la largeur parallèlement.

9Le système de commande utilise une carte de commande industrielle spéciale développée par l'entreprise.

10.Interface SMEMA compatible.

Spécification

Fonction	Cette unité est utilisée pour décharger les PCB.
Hauteur du transport	910 ± 30 mm
Temps de chargement des PCB	Environ 6 secondes
Changement de revue au fil du temps	Environ 30 secondes.
Direction du transport	L~R, ou R~L
Opération	Fonctionnement du front
Côté fixe de la voie	Côté avant ((ou spécifier)
Énergie électrique	220V,50/60Hz,± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Quantité de charge	Côté supérieur: 1 pc, côté inférieur: 2 pc
Vitesse du convoyeur	0.5-20M/min ou sur mesure
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Signalisation	Le SMEMA

Modèle	HS-UD250	HS-UD330	HS-UD390	HS-UD460
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Dimension de la machine	19008001200 mm	23208801200 mm	26209401200 mm	262010801200 mm
Taille du chargeur	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Le poids	140 kg	220 kg ou plus	280 kg ou plus	320 kg

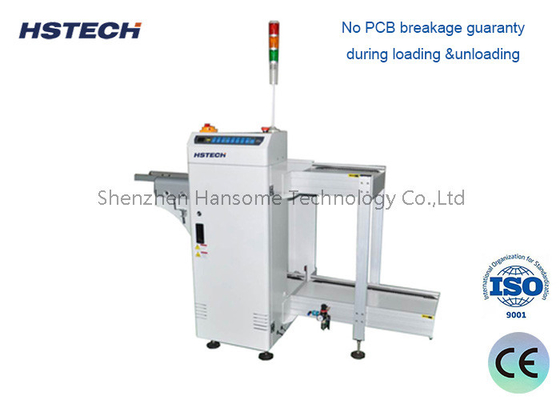

Déchargeur de PCB rapide avec 3 magazines Mitsubishi PLC ZD entraîné par moteur pour la ligne de production SMT 0

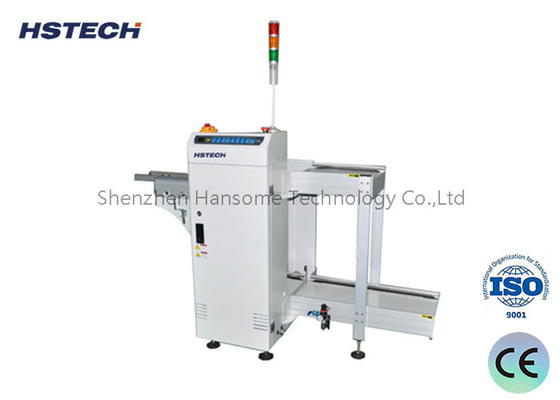

Déchargeur de PCB rapide avec 3 magazines Mitsubishi PLC ZD entraîné par moteur pour la ligne de production SMT 2
