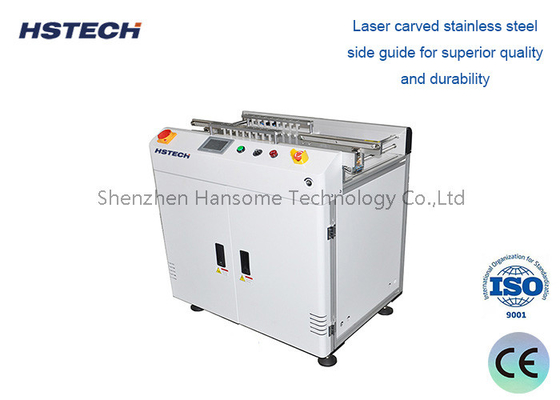

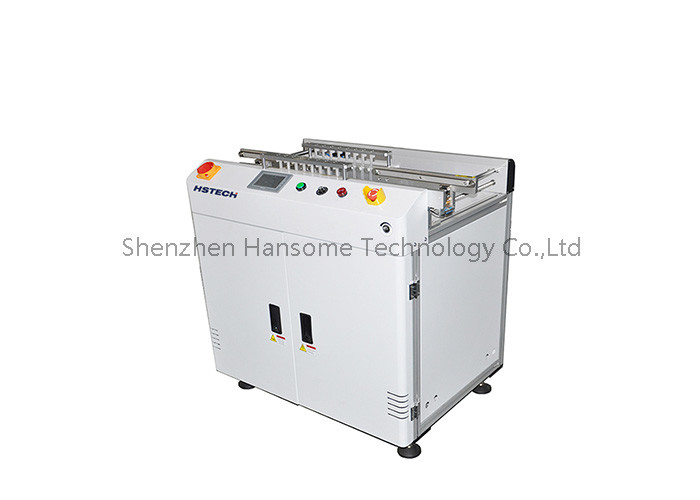

Structure en aluminium équipement de manutention de PCB convoyeur de rejet de PCB avec régulation de vitesse variable

Structure en aluminium équipement de manutention de PCB convoyeur de rejet de PCB avec régulation de vitesse variable

Je vous présente
PCB Reject Conveyor (PCB Reject Conveyor) is a device used in automated electronic manufacturing to remove and convey printed circuit boards (PCBs) that are judged to be defective or substandard from the production line to the reject area.

Ce qui suit est une introduction générale au convoyeur de rejet de PCB:

1Fonction: La fonction principale du convoyeur de rejet de PCB est de détecter et d'éliminer les PCB de qualité inférieure pendant le processus de fabrication de l'électronique.Lorsque les PCB passent par un système d'inspection de la qualité ou un système d'inspection automatisé, s'ils sont jugés produits défectueux ou non qualifiés,le convoyeur de rejet les transportera de la chaîne de production à la zone de rejet pour assurer que les bons produits de la chaîne de production continuent à circuler.

2.Convecteur automatique: Le convoyeur de rejet de PCB est souvent intégré à un équipement automatisé sur la chaîne de production, tel qu'une chaîne de montage de circuits imprimés ou un équipement d'essai.Il peut recevoir automatiquement, transmettre et localiser les PCB non qualifiés sur la base des signaux du système ou des résultats de détection.

3.Travail des matériaux: Le convoyeur de rejet de PCB utilise généralement une bande transporteuse ou un système de convoyeur pour livrer les PCB défectueux.La bande transporteuse a généralement une vitesse réglable et une direction de fonctionnement pour déplacer avec précision le PCB vers la zone de rejet.

4.Visualisation et alarmes:Les convoyeurs de rejet de PCB sont généralement équipés d'interfaces visuelles et de systèmes d'alarme afin que les opérateurs puissent surveiller le processus de transfert et le nombre de PCB défectueux en temps réelLes systèmes d'alarme peuvent émettre des signaux sonores ou lumineux pour alerter les opérateurs que les zones de rejet doivent être traitées.

5.Solution des problèmes: dans certains cas, si le convoyeur de rejet de PCB rencontre un dysfonctionnement ou un problème de transmission,Les opérateurs peuvent effectuer le dépannage et l'entretien en inspectant les composants tels que les bandes transporteuses., les systèmes de convoyeurs et les transmissions.

6.Integration du système: Le convoyeur de rejet de PCB est généralement intégré à d'autres équipements et systèmes d'automatisation, tels que des équipements d'inspection de la qualité, des systèmes de tri automatique,et systèmes de gestion des donnéesCette intégration peut améliorer l'efficacité de la production et le contrôle de la qualité et permettre des niveaux plus élevés d'automatisation.

Spécification

Caractéristiques

1Les modes de rejet, d'inspection et de contournement sont tous disponibles.

2Une conception modulaire.

3, la stabilité améliorée par une conception robuste.

4, guide latéral en acier inoxydable sculpté au laser pour une qualité et une durabilité supérieures.

5, le repose-bras est ergonomisé.

6, réglage de largeur lisse et parallèle ((vis de plomb).

7, différentes longueurs disponibles sur demande.

8, régulation de vitesse variable.

9Compatible avec le SMEMA.

Transports par chemin de fer

Structure de levage

Commande électrique
