| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le HS-700 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | emballage en bois |
| Délai de livraison: | 7 à 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Station de retouche de téléphones mobiles BGA | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | Écran tactile | PLC: | Je vous en prie. |
| Marque du relais: | - Je ne sais pas. | Commutateur optoélectronique: | OMRON |
| Matériel: | Alliage d'aluminium | Condition: | Nouveau |
| Épaisseur: | 0.3 à 5 mm | Signalisation: | SMEMA |
| Application du projet: | Assemblée électronique | Couleur: | Pour les pièces détachées |
| Système de contrôle: | PLC | Produit d'origine: | à disposition |
| Puissance totale: | 2600w | Énergie: | Pour les appareils électroniques |
| Pression de l'air: | 4-6 bars | Montage de l'exactitude: | ± 0,01 mm |
| Le type: | Automatique | Le poids: | 30 kilos |
Système d'alignement des couleurs CCD de haute précision pour les équipements de manutention de PCB
Introduction au projet
Le nom complet de BGA est BallGridArray,il est dans le bord inférieur du substrat du corps de l'emballage pour faire une matrice de boule de soudure comme l'extrémité I/O du circuit et l'interconnexion de la carte de circuit imprimé (PCB).BGA est une classe de technologie d'emballage de puces, la machine et l'équipement de retravail de puces BGA est appelée la station de retravail BGA. Sa gamme de retravail comprend une variété de puces de packaging.BGA est basé sur la structure de la grille à billes pour améliorer les caractéristiques des équipements numériques pour réduire la taille du produitLe BGA est basé sur la structure de la grille à billes pour améliorer les caractéristiques des appareils numériques et réduire la taille du produit.Tous les appareils numériques basés sur cette technologie d'emballage ont les mêmes caractéristiques, c'est-à-dire de petite taille, des caractéristiques fortes, un faible coût, des fonctions puissantes, la station de retraitement BGA est utilisée pour réparer l'équipement de puce BGA.
Traduit avec www.DeepL.com/Translator
Spécification

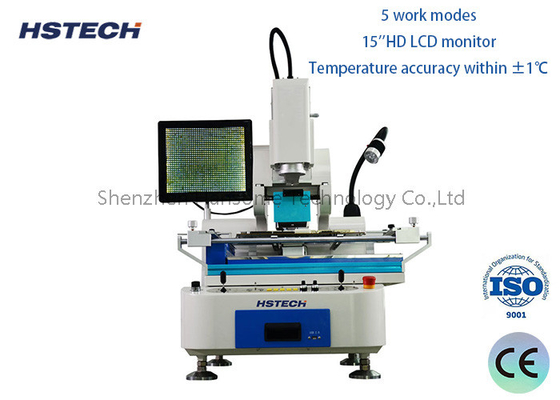

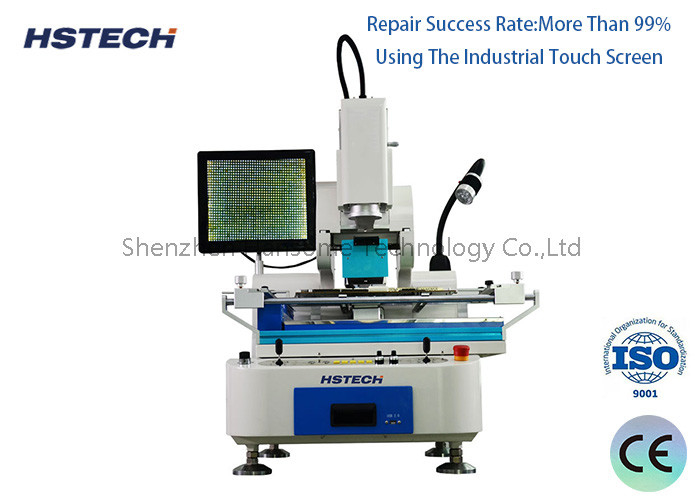

| Station de retouche BGA pour téléphone portable | Modèle:HS-700 |
| Énergie | AC 100V / 220V ± 10% 50/60Hz |
| Puissance totale | 2600 W |
| Puissance de chauffage | Chauffeur supérieur 1200W (maximum), chauffeur inférieur 1200W (maximum) |
| Matériau électrique | Moteur de conduite + contrôleur de température intelligent + écran tactile couleur |
| Régulation de la température | capteur K de haute précision + commande en boucle fermée + contrôleur de température indépendant (la précision peut atteindre ±1°C) |
| Capteur | 1 pièces |
| Comment localiser | Support de PCB en forme de V + fixation universelle externe + lumière laser pour le centralisation et le positionnement |
| Dimension globale | L450mm*W470mm*H670mm |
| Taille des PCB | Maximum 140 mm*160 mm Minimum 5 mm*5 mm |
| Taille BGA | Maximum 50 mm*50 mm Minimum 1 mm*1 mm |
| Épaisseur du PCB applicable | 0.3 à 5 mm |
| Précision de montage | ± 0,01 mm |
| Poids de la machine | 30 kilos |
| Poids des copeaux de montage | 150 g |
| Mode de fonctionnement | Cinquième: semi-automatique/manuel/enlèvement/monture/soudure |
| Utilisation Réparation | puces / carte mère de téléphone, etc. |
Caractéristiques
1. 5 modes de travail
2Moniteur LCD de 15'HD
3Écran tactile couleur 7'HD
4. moteur pas à pas
5Système d'alignement optique de couleur CCD
6.Précision de température à ±1°C
7.Précision de montage à ±0,01 mm
8. Taux de réussite de la réparation: 99% +
9- Recherche et développement indépendants de contrôle à puce unique
À propos des emballages
Profil de l'entreprise
Shenzhen Hansome Technology Co.,Ltd ((HSTECH) est un fabricant professionnel professionnel d'équipements de manutention de cartes SMT (chargeurs, déchargeurs, tampons, convoyeurs, etc.)Nous sommes une entreprise de haute technologie dotée de droits de propriété intellectuelle indépendants,l'entreprise est principalement engagée dans la recherche et le développement, la production et la vente d'équipements de manutention de cartes de la ligne de production sMT/THT.Elle s'appuie sur la haute technologie et fait de son mieux pour fournir à ses clients une manutention de planches très efficace et fiable.Dans le même temps, notre équipe d'ingénieurs expérimentés saisit toujours la direction de développement de l'usine intelligente et met à jour les produits et les techniques selon la demande du marché.la poursuite de l'automatisation et du produit rentable tout le temps, nous faisons également l'OEM bason les différents besoins de notre client.
