| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | RM-560 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | Machine de routeur de PCBA | Plateforme: | Le double. |
|---|---|---|---|
| GUIDE: | HIWIN | Voltage: | AC380V à 50 Hz |
| Autre Nom: | Routeur automatique de carte PCB | Fuseau de routage: | 6 000 tours par minute |
| Moteur entraîné: | Moteur de servo | Garantie: | 1 année |
| Surligner: | Machine de détection de CCD PCBA,Machine de routeur PCBA à double plateforme,Machine à routeur PCBA à servomoteur |
||

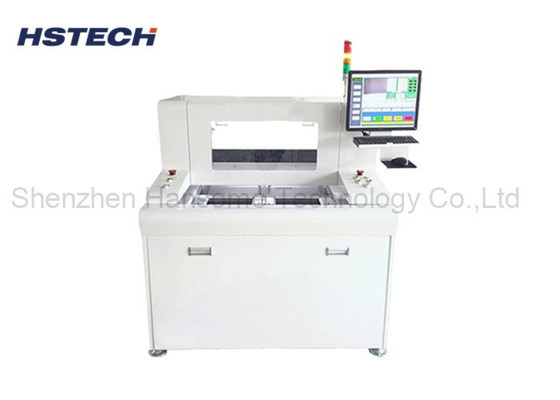

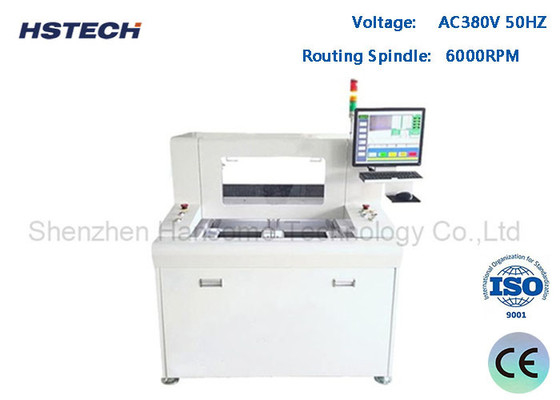

Servo moteur X/Y/Z axe PCBA routeur machine détection CCD avec double plate-forme
Introduction au projet
Cette machine de routage automatique de circuits imprimés utilisant une broche de routage à grande vitesse, équipée d'une double plate-forme, entraînée par un servo-moteur à 4 axes,
Le fuseau se déplace selon la programmation prédéfinie, séparant automatiquement le trou d'emboutissage, la planche reliée, la planche courbe et les autres planches de forme irrégulière.
Le système d'exploitation de la fenêtre d'utilisation de la machine, la détection CCD de la voie de séparation, peut vérifier le processus de séparation à tout moment.
Caractéristique
Ce séparateur de circuits imprimés adopte un servo-moteur x,y,z et un système d'entraînement et une vis à bille, un rail de guidage linéaire pour assurer le bon fonctionnement et la précision de la machine, une précision de déplacement inférieure à 0,01 mm, une précision de routage inférieure à 0.5 mm.
La conception de deux postes de travail rotatifs permet un fonctionnement continu, améliorant considérablement l'efficacité de la production.
La machine est équipée d'un CcD haute résolution, utilise la méthode de programmation directe avec le curseur croisé du CCD, très facile à utiliser, le logiciel peut exécuter point, ligne, arc,commande de couper une forme différente de panneau.Il a une fonction de positionnement de marque, peut corriger automatiquement le décalage des coordonnées lorsque la position du PCB change.Le système Windows et le logiciel développé par vous-même en anglais complète rend la programmation et
Fonctionnement très facileEquipé d'un fuseau de routage de qualité, refroidissement par air et longue durée de vie.La coupe de fraisage peut être utilisée en 2 ou 3 sections , il suffit de régler le paramètre sur le logiciel, il a considérablement prolongé la vie de la fraiseuse.
Il est équipé d'un ventilateur anti-statique qui élimine la poussière.
Principales caractéristiques
1, fuseau de routage à grande vitesse, 6000 tours par minute.
2, fonctionnement de Windows, localisation manuelle ou importation de fichiers.
3, détection par CCD.
4, y compris le dépoussiéreur interne.
5, Convient pour la séparation de la carte FPC, de la carte d'aluminium, du FR4, etc.
6, principalement utilisée pour séparer la planche connectée à un trou d'emboutissage, la planche courbe, au lieu de la planche en V traditionnelle.
Séparation
| Modèle | RM-560 | ||
| La structure | Spindle unique, double plateforme de travail | ||
| Taille de la machine ((mm) | 1000*1200*1550 | ||
| Poids brut | 700 kg | ||
| Taille du dépoussiéreur ((mm) | 625*600*1600 | ||
| Méthode de collecte des poussières | Collecte du fond | ||
| Taille de la plateforme de travail | 300*400 mm | ||
| Type de conduite sur plateforme | Plateforme rotative double, découpeuse de précision avec moteur à onduleur en 3 phases | ||
| Système de conduite | Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé | ||
| Fuseau de routage | 6 000 tours par minute | ||
| Vitesse de coupe | 1 à 100 mm/s | ||
| Précision de coupe | ± 0,05 mm | ||
| Précision de répétition | ± 0,02 mm | ||
| Vitesse de déplacement de l'axe | 800 mm/s | ||
| Système à axe Z | À vis, double guide | ||
| Kit de routeur | Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc | ||
| Contrôle de la durée de vie des outils | Contrôle des programmes logiciels | ||
| Fonction de protection active | Rideau léger de sécurité | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | - Oui, oui. | ||
| Méthode du programme | Autoprogramme, caméra contrôlée par clavier et souris | ||
Détails de la machine
Fuseau de routage à grande vitesse et collecteur de poussière interne
Système d'exploitation Windows7/10 version anglaise, simple à déboguer et à utiliser.
