Machine de dépannage automatique à double station pour une coupe rapide et précise

Machine de dépannage automatique à double station, machine de routeur PCB pour une découpe rapide et précise

Introduction au projet

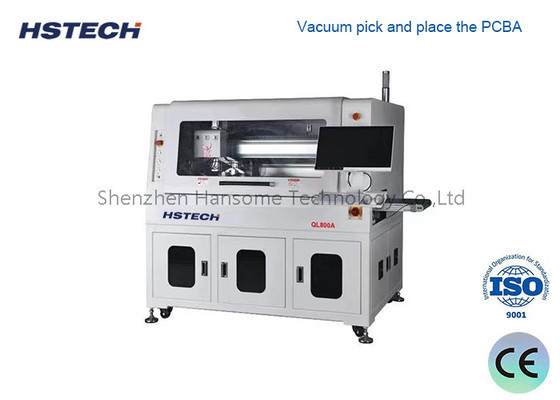

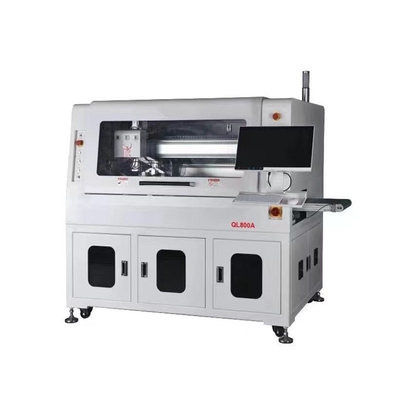

Cette machine est une machine de routage automatique PCBA en ligne,la PCBA fixée avec un jig pour le routage automatique en bas du côté,et après l'acheminement de la machine utilisez l'aspiration de buse pour ramasser et placer le PCBA avec jig ensemble, il est utilisé pour séparer le trou d'emboutissage, le PCB en courbe et d'autres PCB connectés irréguliers.

Caractéristique
Ce séparateur de circuits imprimés adopte un servo-moteur x,y,z et un système d'entraînement et une vis à bille, un rail de guidage linéaire pour assurer que la machine fonctionne en douceur et avec précision, une précision de déplacement inférieure à 0,01 mm, une précision de routage inférieure à 0.5 mm.
La conception de deux postes de travail rotatifs permet un fonctionnement continu, améliorant considérablement l'efficacité de la production.
La machine est équipée d'un CcD haute résolution, utilise la méthode de programmation directe avec le curseur croisé du CCD, très facile à utiliser, le logiciel peut exécuter point, ligne, arc,La commande circle etc. permet de couper une forme différente de panneau.Il a une fonction de positionnement de marque, peut corriger automatiquement le décalage des coordonnées lorsque la position du PCB change.Le système Windows et le logiciel développé par vous-même en anglais complète rend la programmation et
Fonctionnement très facileEquipé d'un fuseau de routage de qualité, refroidissement par air et longue durée de vie.La coupe de fraisage peut être utilisée en 2 ou 3 sections , il suffit de régler le paramètre sur le logiciel, il a considérablement prolongé la vie de la fraiseuse.
Il est équipé d'un ventilateur anti-statique qui élimine la poussière.

Détails techniques

Taille de la machine

Système de déchargement composite, utilisé la ceinture antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.
