| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-HC250 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | Puffer verticale | Hauteur du transport: | 910±20mm |
|---|---|---|---|
| Direction de transport: | L~R, ou R~L | Côté fixe du rail: | Côté avant ou arrière |
| Épaisseur des PCB: | Min 0,6 mm | Sélection du ton: | 1 à 4 ((de 10 mm d'écart) |
| Énergie: | 220V,50/60Hz,± 10% | Le pouvoir: | 0.05kw |
| Surligner: | Équipement de traitement des PCB à double vérification,équipement de traitement des PCB de signal SMEMA |
||

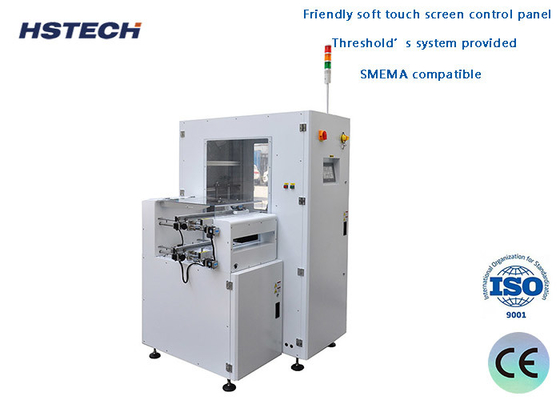

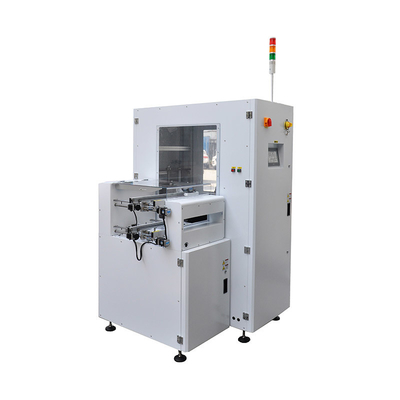

SMEMA tampon vertical du signal avec double vérification des PCB NG pour les équipements de manutention de PCB
Définition
Cet équipement de traitement des PCB est utilisé comme tampon entre la machine SMD et l'équipement d'inspection.
Il existe de nombreux types différents d'équipements de production intelligents sur la ligne de production SMT.Si une pièce d'équipement provoque une déconcentration et une instabilité de l'efficacité de la production pour des raisons techniquesIl y a une congestion dans la production et la transmission. À ce stade, le PCB de certaines chaînes de production peut être endommagé.une machine de stockage de PCB est nécessaire pour résoudre temporairement ce problèmeLa fonction de la machine de stockage des cartes de PCB est que lorsque les cartes de PCB sont suralimentées dans une certaine partie de la ligne de production,les cartes PCB peuvent être stockées temporairement dans la machine de stockage des cartes; lorsqu'il n'y a pas suffisamment d'"approvisionnement" dans une certaine pièce, la machine de stockage des cartes libère la carte PCB stockée pour fournir la carte PCB pour le traitement dans le processus suivant.La fonction de la machine de stockage de PCB est de servir de lien entre le précédent et le suivant et d'obtenir le tamponage.
Caractéristiques
1Utilisez le panneau de commande à écran tactile.
2.FIFO, LIFO, chargeur, déchargeur, mode de rejet sélectionné.
3- Indexation rapide, fluide et précise.
4.Le rack interne de PCB pour stocker les PCB, Max peut stocker 25pcs de PCB.
5Le panneau de la machine montrera le PCB NG ou OK pour chaque couche.
6Plateforme de convoyeur supérieur pour la double vérification des PCB NG.
7Le système des seuils est fourni.
8. compatible avec SMEMA.
Détails techniques
| Hauteur du transport | 910 ± 20 mm |
| Direction du transport | L~R, ou R~L |
| Récupération par la Commission | Plateau de levage de PCB |
| Vitesse de transport du convoyeur | Réglable |
| Côté fixe du rail | Côté avant ou arrière |
| Côté opérationnel | Côté avant |
| Épaisseur des PCB | Min 0,6 mm |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Le pouvoir | 00,05 kW |
| Capacité des stocks de PCB | Maximum 25 pièces |
| La revue | Je ne veux pas. |
| Signalisation | Le SMEMA |
| Les options |
Réglage automatique de la largeur.
|
Spécification
| Modèle | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Dimension de la machine | 1250*1200*1600 mm | 1460*1360*1600 mm | 1610*1480*1600 mm | Pour les pièces détachées: |
| Le poids | 200 kg ou plus | 230 kg | 270 kg ou plus | 300 kg ou plus |
Diagramme de fonctionnement
Pourquoi utiliser une machine de mise en cache entièrement automatique?
Les équipements de production de l'ensemble de la chaîne de production SMT sont fournis par de nombreux fabricants.et ils n'ont pas une norme d'efficacité unifiéeBien que le taux de production de PCB soit évalué lors de la conception de la ligne de production SMT, il existe encore certains facteurs incertains.afin d'éviter des facteurs instables affectant toute la chaîne de production, vous pouvez envisager de mettre en place des machines de cache avant et après certains équipements.
À propos des emballages
