| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 10~14 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom du produit: | Déchargeur à double voie | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | Écran tactile | PLC: | Mitsubishi |
| Marque du relais: | - Je ne sais pas. | Commutateur optoélectronique: | OMRON |
| Matériel: | Alliage d'aluminium | Application du projet: | Assemblée électronique |
| système de contrôle: | PLC | Consommation d'électricité: | 200 W |

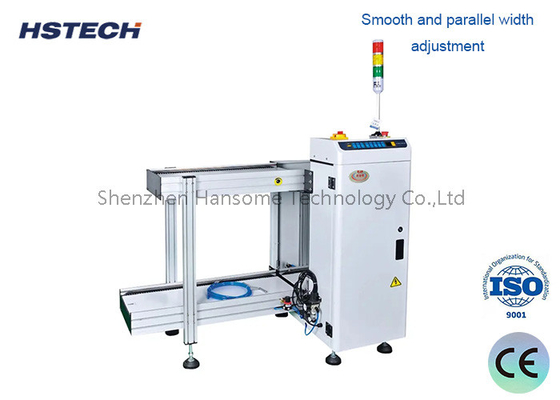

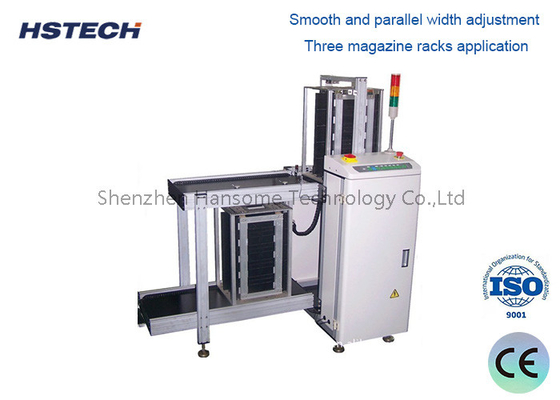

Système de commande PLC à écran tactile Équipement de manutention de déchargement de PCB avec capacité de chargement de 6 chargeurs
La machine de chargement SMT est un type d'équipement de production nécessaire à la production et au traitement SMT de produits électroniques.Sa fonction principale est de placer la carte PCB non montée dans la machine de chargement SMT et envoyer automatiquement la carte à la machine d'aspirationEnsuite, la machine d'aspiration place automatiquement le PCB sur la piste de la machine d'impression de pâte de soudure et l'envoie à la machine d'impression de pâte de soudure.
1Allumez l'alimentation électrique.
2. Ajustez la largeur du rail de guidage jusqu'à ce qu'elle soit compatible avec la largeur de la carte PCB à produire.
2. Réglage du nombre d' étapes d'alimentation de la planche et de la position du point de sortie de la planche (doit être en état manuel et la plate-forme de levage doit être à la position limite inférieure):
1. Réglage de la distance des pas: appuyez sur le bouton pour sélectionner la hauteur 1 2 3 4
2- Ajustement du conseil:
3. Ajustez manuellement la tige de poussée au milieu du PCB à produire.
4. Confirmer que la machine peut alimenter la carte en douceur (la position du point de sortie de la carte)
5. Appuyez sur la touche automatique (commutateur à automatique)
6. Appuyez sur le bouton de réinitialisation (la plate-forme de levage descend automatiquement au point limite inférieur puis monte à la position du premier point de relâchement de la plaque)
7.état automatique
1Système de commande PLC
2, conception de voies ferrées doubles et de plateformes de levage doubles
3, 6 chargeurs de charge
4, Circuit de gaz conçu pour transmettre PCB en douceur et de manière stable
5, SMEMA standard
| Le type | Le DU-250 | Le DU-300 | Le DU-400 | DU-500 |
| Énergie | Les régulateurs de fréquence sont des régulateurs de fréquence. | Les régulateurs de fréquence sont des régulateurs de fréquence. | Les régulateurs de fréquence sont des régulateurs de fréquence. | Les régulateurs de fréquence sont des régulateurs de fréquence. |
| Alimentation en air | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 |
| Taille du PCB ((mm) | 350*50 à 250 | 445*50 à 330 | 530*50 à 390 | 535*50 à 460 |
| Direction du PCB | gauche à droite ou droite à gauche | gauche à droite ou droite à gauche | gauche à droite ou droite à gauche | gauche à droite ou droite à gauche |
| Taille du chargeur ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Le nombre d'étapes | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Hauteur de transport ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Vitesse de transmission | 6 m/s | 10 m/s | 10 m/s | 10 m/s |
| Puissance du moteur principal | 440 W | 440 W | 440 W | 440 W |
| Taille de la machine ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Poids (en kg) | 320 | 350 | 380 | 410 |
