| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le CM-610 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Casse en bois, protection contre la mousse |
| Délai de livraison: | 20 ~ 30 jours ouvrables |
| Conditions de paiement: | T/T, Western Union, MoneyGram, D/P |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | Machine de routeur de PCBA | Alimentation: | Alimentation de tiroir |
|---|---|---|---|
| Plateforme de travail: | Double, boîte combinée en tant qu'une plate-forme | Fonction: | Séparation de panneau de goupille de PCBA |
| Matériel: | La feuille de matel | Couleur: | Orange, gris |

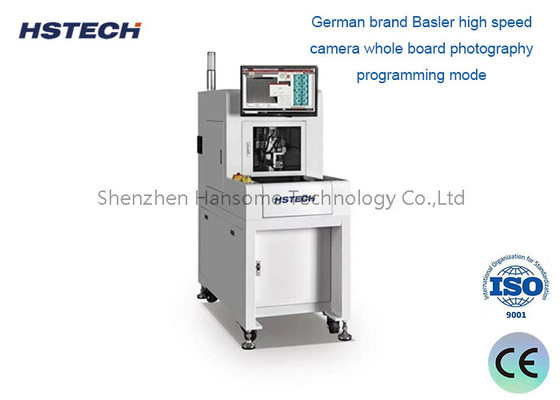

Machine de découpe PCBA de dépannage automatique de circuits imprimés hors ligne
Définition
Cette machine est une machine de routage automatique PCBA debout au sol, elle fonctionne sur une seule plate-forme, utilisant un PC pour la programmation, le routage automatique du fond et la collecte de poussière du fond.La machine utilisant une broche de routage à grande vitesse, fixer le PCBA avec une broche, pour séparer le trou d'emboutissage, le PCB en courbe et d'autres PCB connectés irréguliers.
Caractéristiques
1Système d'exploitation logiciel chinois/anglais.
2.Mode de programmation de la caméra haute vitesse de la marque allemande Basler.
3.Equipé d'un outil de routage automatique ((bit) changeant, détection de rupture de l'outil, fonction de correction de la hauteur de l'outil.
4Le travail à une seule table, peut également être utilisé en combinaison de deux machines, tandis que l'équipement peut être exploité sans pilote avec un robot, améliorant considérablement l'efficacité de la production.
Application du projet
Le routeur intelligent à vision complète convient à l'électronique grand public, à l'électronique domestique, à l'électronique automobile et à d'autres opérations de découpe de circuits imprimés multiplaques connexes.
Les spécifications
| Modèle de machine | NT1dépôt de pension |
| Taille des boutures de PCB | 310*360 mm |
| Objet de coupe | Une rainure en V, un trou à tampon, un point circulaire, etc. |
| Table de coupe | Table unique |
| Précision de coupe | ± 0,08 mm |
| Précision de répétition | ±0,015 mm |
| Vitesse de déplacement maximale de l'axe | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Le moulin à rouleaux | Marque chinoise |
| Mode de changement d'outil | Changement manuel de l'outil |
| Vitesse de routage de la broche | Le nombre maximal de tours est de 60000 tours par minute. |
| Détection des outils | L'outil est automatiquement enfoncé, l'outil est cassé (facultatif) |
| Vitesse de coupe | Réglable à 5 ̊100 mm/s |
| Épaisseur de coupe des PCB | 0.3-3.0MM |
| Méthode de programmation | Tout le panneau de photographie, l'enseignement de la ligne de dessin |
| Méthode de contrôle | Système de commande de précision PC à 3 axes |
| Les méthodes motrices X, Y1, Y2, Z | Servo-entraînement domestique (option Panasonic) |
| Taille des bits de routage appropriés | 0.8·3.0MM |
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
| Taille de la machine | L*W*H ((1250mm*650mm*1550mm) |
| Poids de la machine | 300 kg ou plus |
| Puissance du dépoussiéreur | 3 chevaux |
| Appareil de dépoussiérage | AC380V à 3 phases |
| Taille sans poussière | L*W*H ((800mm*400mm*780mm) |
| Taille du dépoussiéreur | 60 kg ou plus |
| Méthode de nettoyage des poussières | Nettoyage de la taille supérieure/inférieure (facultatif) |
Les dimensions
Détails de la machine
Super Vision System ((Équipé d'une caméra d'imagerie industrielle allemande et d'un objectif Moritex de marque japonaise), et d'un dispositif de collecte de poussière ESD sur le dessus du pinceau.
Système de coupe intégré (coupe à l'aide d'une trémie ou d'un doigt magnétique) et code PIN du doigt magnétique (conception brevetée)
Système de coupe fiable ((Utilisez la broche allemande Sycotec et l'inversion de fréquence), système Win7/Win10 version anglaise.
À propos des emballages
